Torre de línea de transmisión eléctrica de 110KV HV

Las torres eléctricas de 110 kV desempeñan un papel importante en la transmisión y distribución regional en voltajes y alturas de torre moderados. Sistemas inferiores a 230 kV o 500 kV. Ubicado en pilares de hormigón o cimientos de rejilla de acero que anclan la base de la torre.
  • Stock de bienes:

    1

Como voltaje de la red de distribución de alto voltaje, 110kV se utiliza principalmente para distribuir la energía eléctrica obtenida del transformador principal de la ciudad a los centros de carga de cada distrito, dividiendo la ciudad en bloques.



Distancia de seguridad a la superficie de la carretera: 110kV - 7 metros



Pandeo máximo: Además del lapso de diseño, el pandeo también está relacionado con la temperatura local, la velocidad del viento, el clima de hielo y nieve, las condiciones de sobretensión del sistema y otros factores. Generalmente, cuando el tramo de 110 KV es de 200 metros, el hundimiento máximo es de 5 a 6 metros.



Altura de la torre: al menos 15,7 m sobre el suelo.





Descripción:

Nombre del producto  Torre de línea de transmisión de 110 KV

Software de diseño: MS TOWER. TORRE ASM, TORRE PLS, SAP2000 ETC.

Grado de voltaje: 110KV

Velocidad del viento: 0--330 KM/H

Estándar de diseño: TIA/EIA-222-G/F/H

Material: GB/T700: Q235B. GB/T1591: Q355B, Q355C, Q355D.Q420

ASTM A36, ASTM 572, GR50.  GR65.SS400

ES/0025: S235JR S235JO S235JZ

ES/0025: S355JR S355JO S355JZ

Certificado: ISO9001:2008 SGS COC

Galvanizado: Galvanizado en caliente

Estándar de galvanización : ASTM A123

Tuercas o pernos: Grado 8.8

Estándar de soldadura : AWS D1.1

Método: Soldadura por arco protegido con CO2. Soldadura por arco sumergido (SAW).

Estándar de galvanización de pernos y  tuercas : ISO146 O ASTM/A153

Tiempo de vida:  Más de 25 años

Capacidad de suministro: 3000 toneladas  por mes



Detalle de embalaje:

Torre de energía pilón eléctrico de 110kv

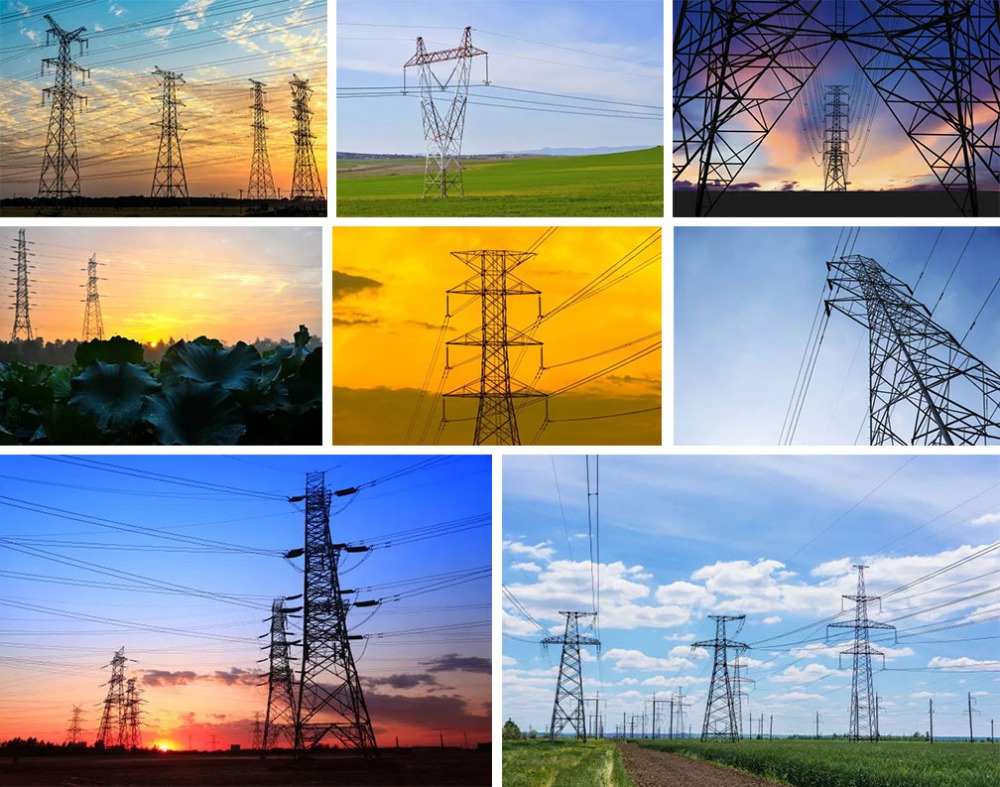

Visualización del proyecto:



línea de transmisión de 110kv





¿Por qué elegirnos?

1. Con plena experiencia en el diseño y fabricación de estructuras de acero, contamos con una línea de producción completa y un sistema de gestión maduro.

2. Las estrictas regulaciones de Q/A y Q/C garantizan el porcentaje mínimo de deserción.

3. No solo somos sus proveedores, sino también sus socios y soporte técnico.



Experiencia completa en la industria.

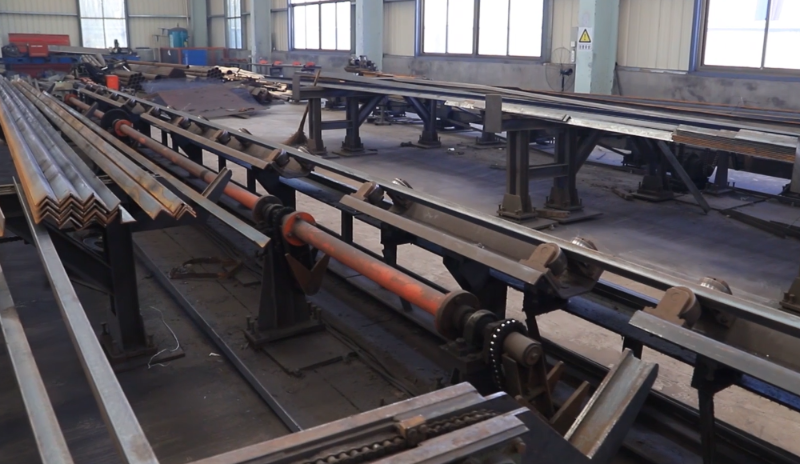

Línea de producción madura

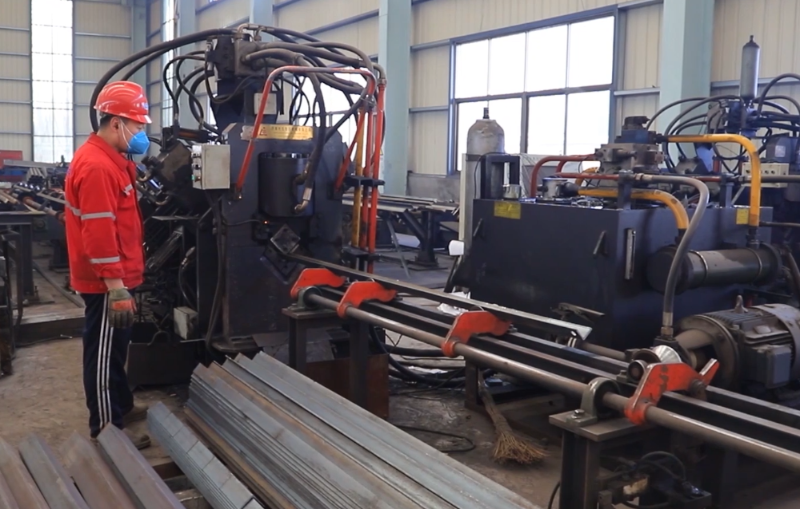

Equipos sofisticados



Equipo profesional de diseño e ingeniería



línea de transmisión 110 kv






Introducción a la torre de Altai



Qingdao Altai tower Co., Ltd. es un fabricante profesional de torres de telecomunicaciones, torres de energía y accesorios para torres, y ha aprobado ISO, CE y otras certificaciones autorizadas internacionales, tenemos 23 patentes internacionales. Estamos comprometidos a brindar a los clientes las mejores torres de telecomunicaciones y las soluciones de optimización de equipos de telecomunicaciones más profesionales. Muchos de nuestros productos se han exportado a más de 100 países y regiones diferentes, como Estados Unidos, países de Medio Oriente, Europa, etc., y han logrado muy buena reputación en el mercado local.
