¿Qué es una torre de soporte para radar?

Respuesta rápida

Un torre de soporte para radar es una estructura de acero especializada diseñada para elevar y sostener equipos de radar —incluyendo la antena giratoria, el pedestal y el radomo protector— a una altura que proporcione una cobertura de línea de visión sin obstrucciones. A diferencia de las torres de telecomunicaciones estándar que simplemente sostienen antenas pasivas, una torre de soporte para radar debe proporcionar una plataforma excepcionalmente rígida. Debido a que los sistemas de radar dependen de ondas electromagnéticas con temporización precisa para detectar, rastrear y caracterizar objetos, la estructura de soporte debe minimizar la deflexión, la vibración y la oscilación. Incluso una fracción de grado de movimiento estructural puede distorsionar el haz del radar, introduciendo errores de fase y degradando la fidelidad de los datos. Por lo tanto, las torres de radar se definen por su rigidez, su alta frecuencia natural y sus estrictos límites de deflexión.

Puntos clave

• · El equipo de radar es pesado y activo: Un conjunto de radar típico incluye un pedestal giratorio pesado (de hasta 10 toneladas), una gran antena parabólica y un radomo protector (que pesa hasta 4.2 toneladas).

• · La fidelidad de los datos es la métrica principal: Una torre de telecomunicaciones prioriza el área de cobertura; una torre de radar prioriza la precisión de apuntado. La estructura no debe interferir con las señales electromagnéticas.

• · Se requiere una alta rigidez de forma obligatoria: Para evitar el acoplamiento resonante con la antena giratoria, las torres de radar requieren una alta frecuencia natural (típicamente ≥ 1 Hz a ≥ 3 Hz dependiendo de la aplicación).

• · Los límites de deflexión son estrictos: La torre debe mantener estrictos límites de deflexión angular bajo cargas de viento y hielo para evitar que el haz del radar se desvíe del objetivo.

• · Las plataformas son diafragmas estructurales: Las plataformas de radar deben actuar como diafragmas horizontales rígidos para distribuir cargas concentradas y contribuir a la rigidez torsional general de la torre.

1. Análisis de la intención de búsqueda del usuario

¿Quién está buscando esta información?

Resumen de la intención de búsqueda: Los usuarios quieren una definición clara de qué es una torre de soporte para radar y, lo que es más importante, por qué no puede ser reemplazada simplemente por una torre de telecomunicaciones estándar. Buscan las razones de ingeniería detrás del diseño especializado.

2. Preguntas clave que los usuarios pueden tener

1. ¿Qué sostiene exactamente una torre de soporte para radar? ¿Cuáles son los componentes del sistema de radar?

2. ¿Por qué no puedo simplemente colocar un radar en un monopolo de telecomunicaciones normal?

3. ¿Cuáles son los requisitos estructurales específicos para una torre de radar?

4. ¿Cómo afecta la vibración al rendimiento del radar? ¿Qué es el "acoplamiento resonante"?

5. ¿Qué frecuencia natural necesita alcanzar una torre de radar?

6. ¿Cuál es la función del radomo y cómo afecta a la torre?

7. ¿Qué normas rigen el diseño de torres de radar?

8. ¿En qué se diferencian las plataformas de mantenimiento en una torre de radar de las de una torre de telecomunicaciones?

3. Estructura del artículo

Sección 1: Definición de la Torre de Soporte del Radar

Qué es, el equipo que transporta y su función principal.

Sección 2: La anatomía del sistema: Equipo + Estructura

Desglose del pedestal giratorio, la antena parabólica, el radomo y la estructura de celosía de acero o monoposte.

Sección 3: Por qué el radar exige soporte especializado

La física del radar y por qué la vibración estructural, la deflexión y la baja frecuencia natural degradan la calidad de los datos.

Sección 4: Criterios de diseño estructural

Objetivos de frecuencia natural, límites de deflexión y análisis de carga dinámica.

Sección 5: Torre de radar frente a torre de telecomunicaciones (Breve comparación)

Una comparación concisa de las prioridades de diseño.

Sección 6: Estudio de caso — Soluciones de soporte para radar Altai Tower

Parámetros de ingeniería del mundo real y capacidades de fabricación.

Sección 7: Preguntas frecuentes

Preguntas y respuestas comunes.

4. Contenido principal

4.1 Definición de la torre de soporte de radar

Una torre de soporte de radar es el enlace crítico entre el suelo y el sensible equipo electromagnético que vigila nuestros cielos, el clima y las fronteras. Consta de dos sistemas distintos pero interdependientes:

1. El equipo de radar: El sistema activo que transmite y recibe señales.

2. La estructura de acero de soporte: La infraestructura pasiva que mantiene el equipo en su lugar con extrema precisión.

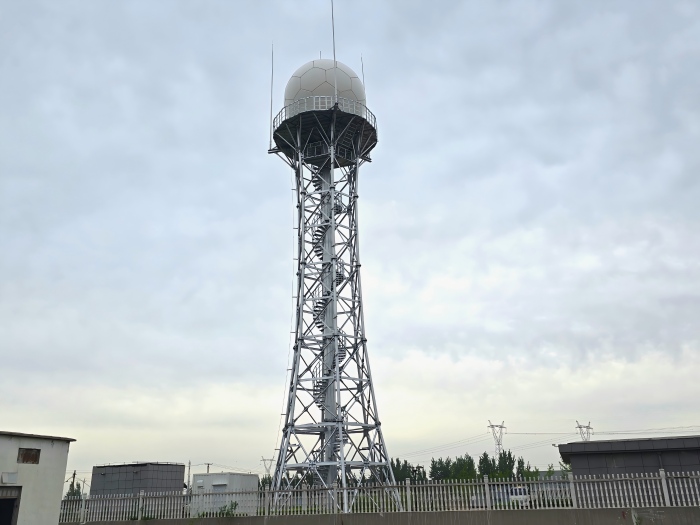

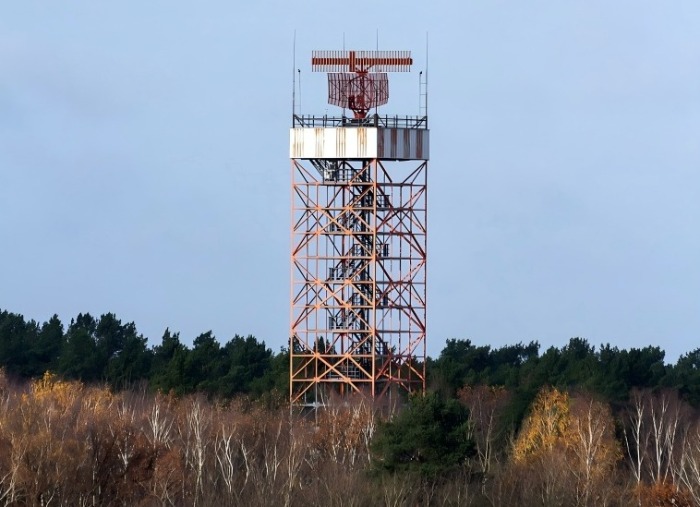

La estructura de acero suele adoptar la forma de una torre de celosía de gran capacidad (para alturas superiores a 30 metros y cargas pesadas) o un monopolo reforzado (para alturas menores o lugares con espacio limitado). Independientemente de la configuración, la función principal de la torre es mantener la antena del radar orientada exactamente hacia donde debe estar, sin importar el viento, el hielo o el movimiento de la propia antena.

4.2 La anatomía del sistema: equipo + estructura

Para entender por qué la estructura es tan especializada, hay que entender el equipo que sostiene.

1. · El pedestal (base giratoria): Este es el corazón mecánico del radar. Puede pesar más de 10 000 kg. Alberga los motores y los anillos colectores que hacen girar la antena, completando a menudo múltiples revoluciones por minuto. Esto crea una carga dinámica continua sobre la torre.

2. · La antena (reflector parabólico): El plato que enfoca las ondas de radio. Atrapa el viento como una vela y añade una masa concentrada importante en la parte más alta de la torre.

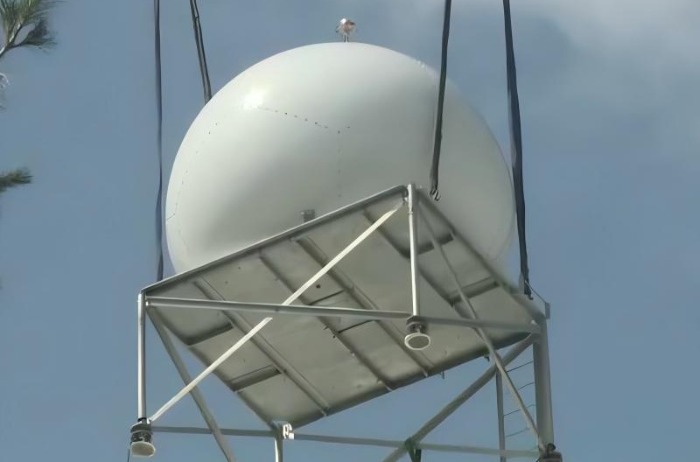

3. · El radomo: Una cúpula resistente a la intemperie y transparente a la radiofrecuencia (a menudo de 11 a 12 metros de diámetro) que protege la antena del viento, el hielo y la lluvia. Un radomo estándar solo puede pesar entre 3500 kg y 4200 kg y añade una enorme superficie para las cargas de viento.

4. · La estructura de acero: La torre, la plataforma y la fundación. Debe transferir los enormes momentos de vuelco generados por la carga de viento en el radomo hacia la tierra.

4.3 Por qué el radar exige un soporte especializado

Si monta un radar en una torre de telecomunicaciones estándar, es probable que el radar no cumpla con sus especificaciones de rendimiento. He aquí por qué:

1. El imperativo de rigidez (Vibración)
Cada estructura tiene una frecuencia natural: la velocidad a la que naturalmente tiende a oscilar o vibrar. Si la antena del radar gira a una frecuencia que coincide con la frecuencia natural de la torre, se produce resonancia. La torre comenzará a oscilar descontroladamente, amplificando el movimiento.
Incluso sin resonancia, una torre flexible introduce errores de fase. El radar transmite una onda y espera que el eco regrese a un punto específico. Si la torre está vibrando, la antena se mueve entre la transmisión y la recepción, distorsionando la imagen.

2. Límites estrictos de deflexión
Cuando el viento golpea el radomo, la torre se inclina. Si bien una torre de telecomunicaciones puede tolerar unos pocos grados de deflexión en la parte superior, una torre de radar no puede hacerlo. Una deflexión de apenas 0,075 grados puede introducir errores de apuntamiento inaceptables. La torre debe ser excepcionalmente rígida (alta frecuencia natural) para mantener la precisión de la línea de visión.

3. Cargas dinámicas
Una torre de telecomunicaciones soporta antenas estáticas y pasivas. Una torre de radar soporta una máquina giratoria masiva. La carga cíclica de la rotación del pedestal requiere que la estructura de acero se analice en busca de fatiga y amplificación dinámica.

4.4 Criterios de diseño estructural

Para satisfacer estas demandas, las torres de soporte de radar se diseñan con criterios específicos:

1. · Alta frecuencia natural: La torre debe tener una frecuencia natural que esté separada de forma segura de la frecuencia de rotación de la antena y sus armónicos. Los estándares de la industria a menudo requieren una frecuencia natural de ≥ 1 Hz (para radares meteorológicos) o ≥ 3 Hz (para radares ATC de precisión).

2. · Plataformas rigidizadas: Las plataformas de radar deben diseñarse como diafragmas rígidos. Están fuertemente arriostradas en cruz para evitar la flexión localizada y para distribuir la enorme carga concentrada del pedestal del radar en las patas principales de la torre.

3. · Diseño avanzado de cimentación: El enorme momento de vuelco generado por la carga de viento en el radomo requiere cimentaciones masivas. Una torre de radar típica puede requerir cimentaciones de pilotes profundos (por ejemplo, 24 pilotes, 1,2 m de diámetro, 28 m de profundidad) para resistir la inclinación.

4. · Acceso de mantenimiento:Las escaleras de acceso y los cables de seguridad deben integrarse en el diseño estructural sin introducir flexibilidad localizada que pueda reducir la frecuencia natural de la torre.

4.5 Torre de radar frente a torre de telecomunicaciones

5. Caso de estudio — Soluciones de soporte para radares de Altai Tower

Qingdao Altai Tower Co., Ltd. es un fabricante profesional de torres de telecomunicaciones, torres de energía y estructuras especializadas de soporte para radares, establecida en 2003. El equipo de ingeniería de la empresa diseña torres de radar que se adhieren estrictamente a los requisitos dinámicos del equipo de radar que soportan.

Capacidades de ingeniería y fabricación:

1. · Estándares de diseño: ANSI/TIA-222-H/F/G, GB 50135 y análisis dinámico personalizado.

2. · Capacidad de producción: 3000 toneladas métricas por mes, lo que garantiza una entrega rápida para grandes proyectos de infraestructura.

3. · Precisión de fabricación: El punzonado y taladrado CNC garantizan una tolerancia de ±0,5 mm en los orificios para pernos, fundamental para el montaje preciso de plataformas de radar rigidizadas.

4. · Galvanizado: El galvanizado en caliente interno según ASTM A123 garantiza una vida útil superior a 30 años en entornos hostiles y expuestos.

Ejemplo de aplicación: Torre de soporte de radar de 30 metros

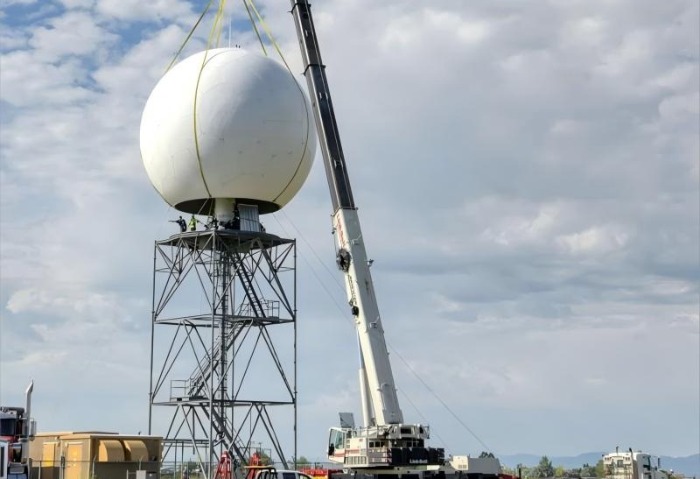

Altai Tower fabricó recientemente una torre de soporte de radar de 30 metros para el monitoreo de la migración de plagas. El diseño abordó los requisitos especializados del sistema de radar:

• · Configuración de celosía de alta rigidez: La geometría de celosía se optimizó para lograr la frecuencia natural requerida, asegurando que la antena de radar giratoria mantuviera una precisión de apuntamiento exacta.

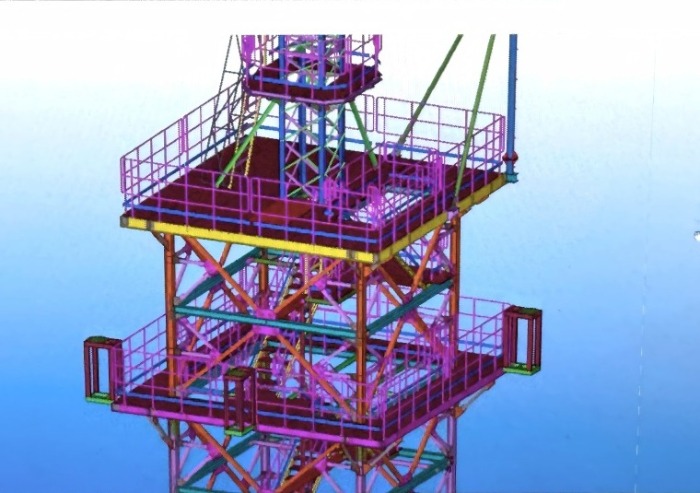

• · Plataformas de diafragma: La plataforma de montaje del radar presentaba un fuerte arriostramiento cruzado y se integró en la estructura de las patas principales para soportar el peso concentrado y el torque del pedestal del radar.

• · Acceso de seguridad integrado: Se instaló un sistema de cable anticaídas vertical a lo largo de la escalera para garantizar un acceso de mantenimiento seguro sin comprometer la rigidez estructural.

6. Preguntas frecuentes

P1: ¿Cuál es la diferencia principal entre una torre de soporte de radar y una torre de telecomunicaciones?

1. R: La diferencia principal es la rigidez estructural. Una torre de telecomunicaciones está diseñada para sostener antenas pasivas y tolerar una deflexión moderada. Una torre de soporte de radar está diseñada para mantener una estricta precisión de apuntamiento y baja vibración, lo que requiere una frecuencia natural mucho más alta y límites de deflexión más estrictos.

P2: ¿Cuánto suele pesar el equipo de radar?

1. R: Un sistema de radar completo, que incluye el pedestal giratorio, la antena y el radomo, puede pesar entre 10 000 kg y 15 000 kg. Esto es significativamente más pesado que las matrices de antenas de telecomunicaciones típicas, que pesan entre 1000 y 2000 kg.

P3: ¿Por qué es tan importante la frecuencia natural para una torre de radar?

1. R: Toda estructura vibra a ciertas frecuencias naturales. Si la frecuencia de rotación de la antena de radar o el desprendimiento de vórtices de viento coinciden con la frecuencia natural de la torre, se produce resonancia. Esto provoca una oscilación excesiva, que distorsiona el haz del radar y hace que los datos no sean confiables. La torre debe diseñarse para tener una frecuencia natural muy por encima de estas frecuencias de forzamiento.

P4: ¿Puedo montar un radar en una torre de telecomunicaciones existente?

1. R: Generalmente no. Las torres de telecomunicaciones no están diseñadas para las cargas pesadas y concentradas de un pedestal de radar o la enorme área de viento de un radomo. Tampoco poseen la rigidez requerida para evitar vibraciones. La remodelación suele ser prohibitivamente costosa y técnicamente riesgosa.

P5: ¿Qué estándares se aplican al diseño de torres de soporte de radar?

1. R: Además de los estándares estructurales generales como ANSI/TIA-222-H (para estructuras de antenas), las torres de radar a menudo requieren análisis dinámicos basados en los requisitos específicos del fabricante del radar (por ejemplo, mantener una frecuencia natural ≥ 1 Hz). Los estándares especializados pueden incluir GB 51418-2020 (para el diseño de estaciones de radar).

P6: ¿Cómo afecta el radomo al diseño de la torre?

1. R: El radomo protege la antena pero agrega una masa significativa (hasta 4,2 toneladas) y un área de superficie masiva (más de 100 m²) a la parte superior de la torre. Esto aumenta la carga de viento y el momento de vuelco, lo que requiere una cimentación más fuerte y elementos estructurales más rígidos.

P7: ¿Cómo garantiza Altai Tower la precisión de apuntamiento del radar?

1. R: Altai Tower realiza análisis dinámicos rigurosos durante la fase de diseño para garantizar que la frecuencia natural de la torre supere las frecuencias operativas del radar. Las plataformas están diseñadas como diafragmas rígidos y la fabricación CNC garantiza que la torre se ensamble con precisión exacta, evitando excentricidades estructurales que podrían provocar errores de apuntamiento.

Conclusión

Una torre de soporte de radar es más que una simple estructura de acero; es una plataforma dinámica altamente diseñada. Al combinar la maquinaria pesada y activa del equipo de radar con una estructura de soporte de acero excepcionalmente rígida y fabricada con precisión, estas torres garantizan que los complejos ojos electrónicos de nuestro mundo moderno puedan operar con absoluta claridad. Elegir un fabricante con experiencia comprobada en análisis estructural dinámico y fabricación de precisión es esencial para el éxito de cualquier despliegue de radar.

¿Listo para desplegar una torre de radar que cumpla con estrictos requisitos estructurales y dinámicos? Póngase en contacto con el equipo de ingeniería de Altai Tower hoy mismo para obtener un diseño personalizado, análisis dinámico y una propuesta detallada.
