¿Qué es un poste de acero para servicios públicos de transmisión?

Descripción general estructural y funcional

Postes de acero para servicios públicos Son estructuras de acero galvanizado por inmersión en caliente que sustituyen las tradicionales estructuras de madera y hormigón para la distribución eléctrica aérea (11 kV-230 kV). Diseñadas para una vida útil de 60 a 100 años, ofrecen una excelente relación resistencia-peso, un derecho de paso reducido y compatibilidad con tecnologías de redes inteligentes.

Especificaciones técnicas clave

Características de diseño

1. Optimización estructural

1. Relación cónica: 1:100 (diámetro de la base a la parte superior)

2. Tipos de sección:

   1. Conicidad constante: transición sin interrupciones (11-33 kV)

   2. Conicidad escalonada: secciones fabricadas (66 kV+)

3. Sistemas de conexión:

   1. Uniones de brida (pernos ASTM A325)

   2. Manguitos de empalme (soldaduras de circunferencia completa)

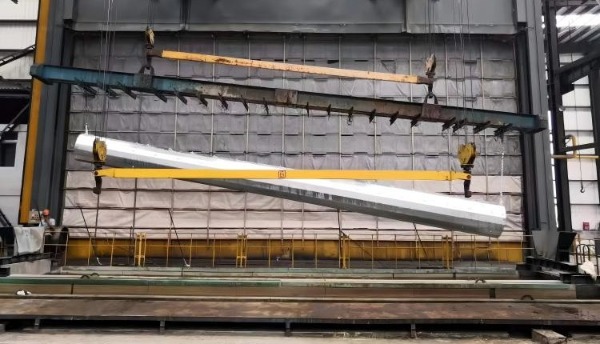

2. Galvanización y protección contra la corrosión

3. Configuración eléctrica

[Arriba] ├── **Cable estático** (OPGW): Protección contra rayos ├── **Conductores de transmisión** (3-6 fases) │ ├── ACSR 336-1590 kcmil │ └── Espaciadores-amortiguadores ├── **Brazo de alumbrado público** ├── **Cables de distribución** (ABC/AAAC) └── **Líneas de comunicación** (fibra/coaxial) [Base] └── **Plataforma de equipos**: Transformadores, reconectadores, bancos de condensadores

Integración de componentes eléctricos

Variaciones de diseño regional

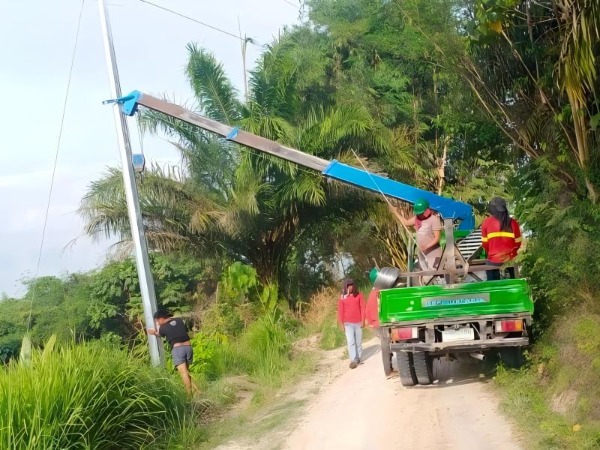

Proceso de instalación

1. Preparación del sitio

   1. Resistencia de tierra <25 Ω (IEEE 81)

2. Base

   texto sin formato

   Distribución: Pozo perforado → Inserción de postes → Relleno de hormigón Transmisión: Pernos de anclaje → Nivelación → Lechada → Montaje de postes

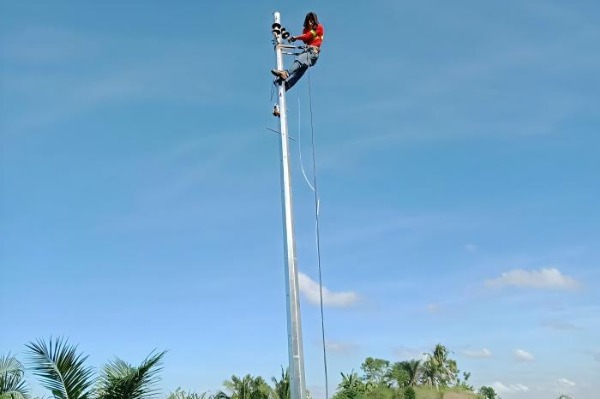

3. Montaje de equipos

   1. Conjunto de par controlado (NASM 1312-10)

4. Encordado de conductores

   1. Tensión: 15-25% CBL (carga de rotura del conductor)

Cumplimiento de normas

Análisis de costos (poste de distribución de 12 m)

Integración de la red inteligente

• Escucha:

  1. Sensores de clasificación de línea dinámica (IEEE C37.118.1)

  2. Indicadores de corriente de falla (habilitados para LoRaWAN)

• Automatización:

  1. Reconectadores controlados por SCADA

  2. Conmutación remota de condensadores

• Preparado para energías renovables:

  1. Conductos preinstalados para interconexiones solares/de almacenamiento

Estudio de caso: Reforzamiento contra huracanes en Florida

• Desafío: Reemplazar 12.000 postes de madera después del huracán Ian

• Solución:

  1. Postes de acero de 14 m (ASTM A572 Gr. 50)

  2. Profundidad de empotramiento de 4 m (suelo arenoso)

  3. Clasificación de viento de 230 km/h

• Resultados:

  1. 0 fallas durante la posterior tormenta de categoría 4

  2. Instalación 30% más rápida que el hormigón

  3. Vida útil proyectada de 55 años

Ventajas de mantenimiento frente a la madera

Innovaciones futuras

Compuestos híbridos:

1. Envolturas de CFRP para zonas sísmicas (aumento de la ductilidad del 200%)

Mantenimiento robótico:

1. Drones para limpieza de aisladores (100 postes/día)

Recolección de energía:

1. Amortiguadores piezoeléctricos (5 W/polo vibración → potencia)

Gemelos digitales:

1. Medidores de tensión BIM + IoT → reemplazo predictivo
