Más de 80 metros: superando los límites de altura con diseños de torres de acero angulares de 4 patas

A medida que las redes de telecomunicaciones evolucionan para dar soporte al 5G y a las futuras generaciones de tecnología inalámbrica, la demanda de torres más altas sigue creciendo. Mientras que las torres convencionales suelen tener una altura máxima de unos 80 metros, las redes de nueva generación requieren estructuras que puedan alcanzar los 100 metros y más. Torre de acero angular de 4 patas – una solución de ingeniería diseñada específicamente para superar las limitaciones de altura convencionales manteniendo la integridad estructural y la confiabilidad operativa.

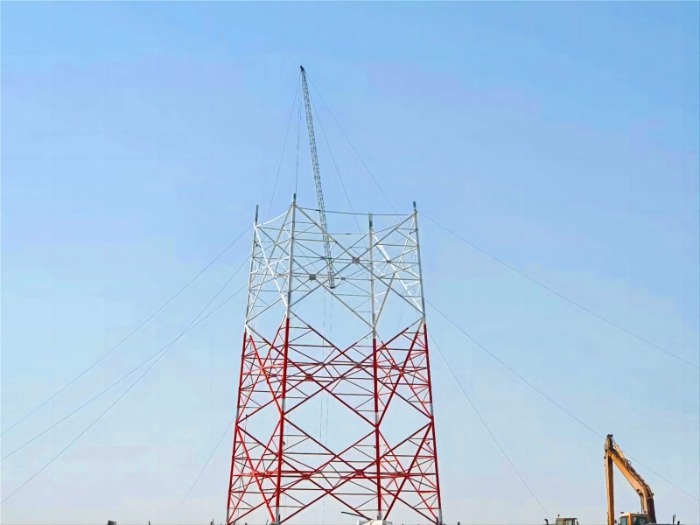

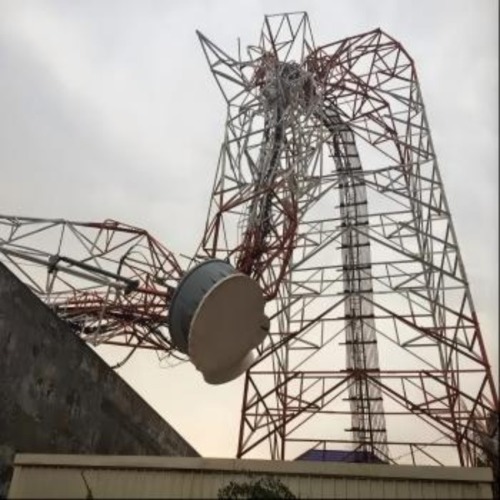

El desafío de la altura: por qué fallan los diseños convencionales

Los diseños de torres tradicionales enfrentan desafíos importantes cuando superan los 80 metros:

1. - Aumento exponencial de la flexión momentos de cargas de viento

2. - Riesgos de pandeo en miembros de compresión

3. - Efectos dinámicos del viento provocando patrones de vibración complejos

4. - Estabilidad de la cimentación Preocupaciones en condiciones de carga combinada

La transición de 80 a más de 100 metros representa más que simplemente aumentar la altura: requiere un replanteamiento fundamental de los principios estructurales y las estrategias de gestión de carga.

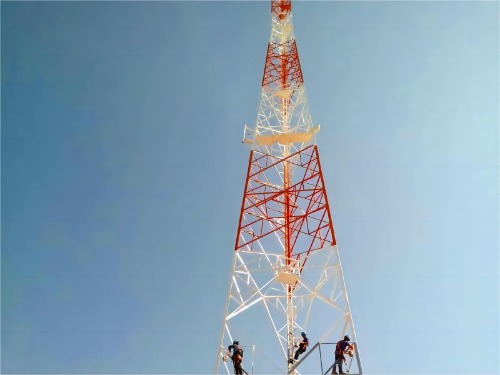

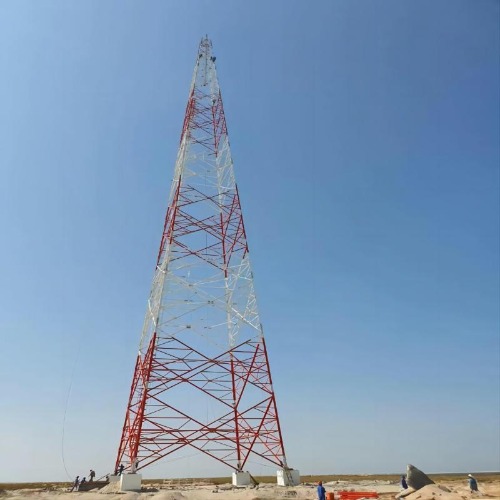

Configuración de cuatro patas: la ventaja estructural

La geometría cuadrilátera de las torres de 4 patas ofrece claras ventajas para aplicaciones de altura extrema:

Mecanismo de estabilidad mejorado

1. - Dimensiones de base más amplias crear momentos de resistencia significativamente mayores

2. - Rutas de carga redundantes Distribuyen las tensiones de manera más eficiente que los diseños de tres patas

3. - Rigidez torsional superior evita la torsión bajo carga asimétrica

4. - Fracaso progresivo Prevención a través de múltiples miembros redundantes

Eficiencia del material

1. - Patrones de arriostramiento optimizados maximizar la relación resistencia-peso

2. - Construcción segmentada Permite variar las secciones transversales a lo largo de la altura

3. - Dimensionamiento estratégico de los miembros coloca secciones más pesadas donde se producen concentraciones de tensión

Consideraciones técnicas críticas para torres de más de 100 metros

Análisis avanzado de pandeo
Los cálculos tradicionales de pandeo de Euler resultan insuficientes para torres ultraaltas. Nuestro enfoque de ingeniería incorpora:

1. - Análisis de elementos finitos no lineales para predecir modos de pandeo complejos

2. - Estudios iniciales de sensibilidad a las imperfecciones contabilidad de tolerancias de fabricación

3. - Evaluación del pandeo por interacción local-global para miembros de compresión

4. - Evaluación dinámica del pandeo bajo vibraciones inducidas por el viento

Innovaciones en ingeniería eólica
A alturas superiores a 80 metros, el comportamiento del viento se vuelve cada vez más complejo:

1. - Efectos aeroelásticos que requieren sistemas de amortiguación especializados

2. - gradiente de velocidad del viento modelado a lo largo de la altura de la torre

3. - Mitigación del desprendimiento de vórtices mediante tracas helicoidales o amortiguadores de masa ajustados

4. - Análisis direccional del viento para condiciones de carga específicas del sitio

Respuesta dinámica no lineal
Nuestra metodología de diseño aborda varios fenómenos dinámicos críticos:

1. - Prevención de la inestabilidad galopante mediante la optimización de la forma de los miembros

2. - Vibraciones inducidas por la estela en configuraciones de múltiples torres

3. - Vibraciones inducidas por la lluvia y el viento y su mitigación

4. - Combinación sismo-eólica efectos para regiones con múltiples peligros

Ingeniería de cimentaciones para alturas extremas

El sistema de cimentación para torres de más de 100 metros representa uno de los elementos de diseño más críticos:

Interacción suelo-estructura

1. -Soluciones de cimentación profunda mediante pilotes perforados de gran diámetro

2. -Optimización de la eficiencia del grupo de pilotes para la resistencia a la carga lateral

3. -Modelado de la interacción suelo-estructura para predecir con precisión las deformaciones

4. -Mecanismos de resistencia al levantamiento mediante pilotes ensanchados o anclajes de roca

Tipos de cimientos avanzados

1. - Cimientos de balsa con sistemas de pilotes integrados para condiciones de suelo difíciles

2. - Cimientos con encastres de roca en terreno montañoso

3. - Diseños de base de losa con técnicas de mejora del suelo

4. - Sistemas de cimentación de varios niveles para sitios inclinados

Caso práctico: Proyecto de torre de 118 metros

Un proyecto reciente demuestra nuestro enfoque en el diseño de torres de altura extrema:

Especificaciones del proyecto

1. Altura: 118 metros

2. Ubicación: Región costera con vientos de alta velocidad.

3. Cargando: Antenas portadoras múltiples + enlaces de microondas

4. Vida útil del diseño: 50 años

Soluciones técnicas implementadas

1. -Sistema de arriostramiento híbrido que combina patrones de arriostramiento en K y en X

2. -Amortiguador de masa ajustado a nivel de 95 metros para control de vibraciones

3. -Cimentación anclada en roca con pilotes de 32 metros de profundidad

4. -Dimensionamiento progresivo de los miembros con ángulos más pronunciados en las secciones inferiores

Resultados de rendimiento

1. -Frecuencia natural: 0,45 Hz, bien separada de las frecuencias de desprendimiento de vórtices.

2. -Aceleración máxima: <15 mg en condiciones de viento de 50 años

3. -Asentamiento de la cimentación: <12 mm después de 2 años de seguimiento

Innovaciones en materiales y fabricación

Aplicaciones de acero de alta resistencia

1. - Acero Q420 (límite elástico 420 MPa) para miembros de compresión crítica
2. - Construcción híbrida utilizando diferentes grados de acero según los requisitos de tensión
3. - Ángulos conformados en frío con resistencia al pandeo mejorada

Diseño de conexión avanzado

1. -Pernos de alta resistencia con conexiones pretensadas

2. -Uniones resistentes a momentos en intersecciones estructurales clave

3. -Conexiones de deslizamiento crítico para ubicaciones sensibles a la fatiga

Consideraciones de monitoreo y mantenimiento

Las torres ultra altas requieren sistemas de monitoreo especializados:

1. -Monitorización de la salud estructural con galgas extensométricas y acelerómetros

2. -Monitoreo de asentamientos de cimentaciones mediante instrumentos de precisión

3. -Sistemas de protección contra la corrosión con especificaciones de recubrimiento mejoradas

4. -Sistemas de inspección robóticos para zonas de difícil acceso

Direcciones futuras: más allá de los 150 metros

La frontera de la ingeniería continúa avanzando con varias tecnologías emergentes:

1. - Materiales compuestos Combinando acero con elementos de fibra de carbono

2. - Sistemas de amortiguación activa utilizando control de respuesta en tiempo real

3. - Tecnología de gemelos digitales para mantenimiento predictivo

4. - Estructuras adaptativas que modifican sus propiedades en respuesta a la carga

Conclusión: Ingeniería sin límites de altura

El diseño de la torre de acero angular de 4 patas representa una solución probada para superar la barrera convencional de los 80 metros. Gracias a un análisis avanzado de pandeo, una sofisticada ingeniería eólica y un innovador diseño de cimentación, estas estructuras pueden alcanzar con seguridad más de 100 metros, manteniendo al mismo tiempo la fiabilidad operativa.

A medida que la demanda de la red continúa evolucionando, la capacidad de construir a mayor altura seguirá siendo crucial para brindar una cobertura y capacidad integrales. La configuración de 4 patas, con su estabilidad inherente y rutas de carga redundantes, sienta las bases de ingeniería para estas torres de nueva generación.

En Qingdao Altai Tower, nos comprometemos a impulsar la tecnología de torres mediante ingeniería rigurosa y diseño innovador. Nuestra experiencia en proyectos de gran altura demuestra que, con el enfoque adecuado, no existen límites inherentes a la altura que podemos alcanzar; solo nuevos desafíos de ingeniería que resolver.
