Personalización en la Producción: Adaptación de la Altura de la Torre de Vigilancia, el Diseño de la Plataforma y la Capacidad de Carga

Respuesta rápida

Las modernas torres de vigilancia para observación son estructuras de acero totalmente personalizables diseñadas para satisfacer las demandas específicas de cualquier aplicación de seguridad, vigilancia o monitoreo. La altura puede adaptarse desde 6 metros hasta más de 50 metros, los diseños de plataformas pueden acomodar de 1 a más de 3 niveles con dimensiones y métodos de acceso personalizados (escaleras o escaleras de mano), y la capacidad de carga puede diseñarse para soportar de 300 kg a más de 3.000 kg de equipos y personal. Galvanizadas por inmersión en caliente según ASTM A123 con un recubrimiento de zinc de 85–100 μm, estas torres ofrecen 30 a 50 años de vida útil sin mantenimiento en entornos exigentes, desde puertos costeros hasta instalaciones industriales y puestos fronterizos remotos.

Conclusiones clave

1. La altura es totalmente personalizable: Las torres pueden diseñarse desde 6 m hasta más de 50 m, con diseños modulares que permiten ajustes de altura en el lugar de instalación

2. Los diseños de plataformas dependen de la aplicación: Plataformas de observación de un solo nivel para vigilancia básica, plataformas de varios niveles para monitoreo escalonado y cerramientos de cabina personalizados para protección del personal

3. La capacidad de carga se adapta a los requisitos de la misión: Desde 300 kg para sistemas de cámaras ligeros hasta más de 3.000 kg para conjuntos integrados de vigilancia con personal

4. El galvanizado por inmersión en caliente garantiza la durabilidad: El recubrimiento conforme a ASTM A123 (85–100 μm) proporciona protección contra la corrosión durante 30–50 años

5. El diseño modular permite un despliegue rápido: Los componentes prefabricados se envían en paquetes compactos y se ensamblan en el lugar con conexiones atornilladas

6. Los estándares de diseño garantizan la integridad estructural: Las torres cumplen con TIA-222-H/F/G, los estándares de soldadura AWS D1.1 y las especificaciones de pernos ISO 898-1/-2

1. Comprender el panorama de la personalización

No existen dos aplicaciones de seguridad o vigilancia idénticas. Una instalación de patrulla fronteriza requiere especificaciones diferentes a las de una torre de perímetro penitenciario, una plataforma de seguridad portuaria o un puesto de observación de incendios forestales. Por eso, la personalización no es un complemento, sino el punto de partida para cualquier proyecto de torre de observación.

Los fabricantes que ofrecen servicios de OEM (Fabricante de Equipo Original) trabajan directamente con los clientes para diseñar torres que se ajusten a sus requisitos operativos específicos, condiciones del sitio y limitaciones presupuestarias. Las tres dimensiones principales personalizables son la altura, el diseño de la plataforma y la capacidad de carga; cada una es interdependiente y requiere un análisis de ingeniería cuidadoso.

2. Personalización de la altura: Alcanzar el punto de observación adecuado

El rango

Las torres de observación pueden diseñarse en un amplio espectro de alturas:

1. 6–12 metros: Sitios industriales pequeños, seguridad de eventos, monitoreo de construcción

2. 15–25 metros: Instalaciones de tamaño mediano, perímetros penitenciarios, subestaciones

3. 25–50 metros: Grandes puertos, instalaciones militares, vigilancia de áreas extensas

4. Más de 50 metros: Aplicaciones especializadas de radiodifusión o monitoreo de largo alcance

La consideración de ingeniería

La altura no es simplemente una cuestión de extender la torre hacia arriba. A medida que aumenta la altura, la carga del viento, la deflexión estructural y los requisitos de cimentación aumentan de forma no lineal. Un proceso de personalización bien diseñado considera:

1. Velocidades del viento específicas del sitio: Los diseños se adaptan a las cargas de viento operativas y a las velocidades de viento de supervivencia

2. Límites de deflexión: Las torres mantienen una deflexión de 0,5–1,0 grados a velocidades de viento operativas para garantizar la estabilidad de la plataforma

3. Diseño de cimentación: La altura influye directamente en la profundidad de la cimentación y en los requisitos de refuerzo

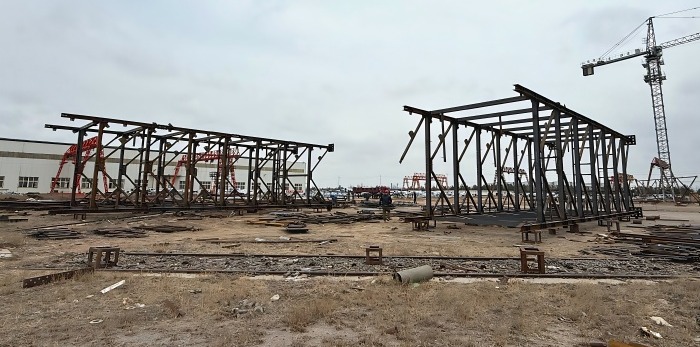

Ventajas modulares

Los diseños modulares permiten ajustes de altura sin cambios fundamentales en la filosofía de diseño. Los componentes se envían en secciones y se ensamblan en el sitio, lo que permite:

• Alturas personalizadas con componentes estándar

• Modificaciones futuras de altura a medida que evolucionan las necesidades

• Embalaje eficiente y reducción de los costos de envío

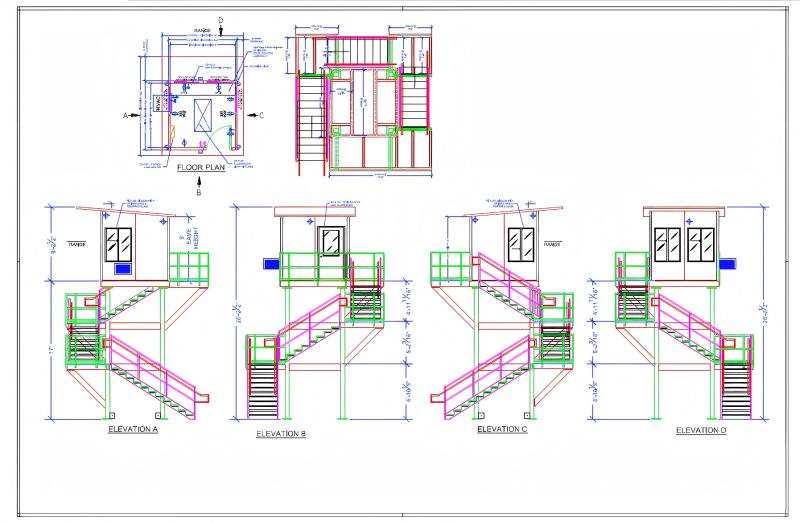

3. Diseño de la plataforma: diseño de la cubierta de observación

Cantidad y configuración de plataformas

Las torres de observación pueden configurarse con:

1. Plataforma única: Observación básica o montaje de cámaras

2. Plataformas de varios niveles:Monitoreo por capas con niveles separados para equipos, personal y funciones de mando

3. Cabinas cerradas: Salas de observación protegidas contra las condiciones meteorológicas con calefacción, refrigeración y protección balística

4. Acceso personalizado: Escaleras para ascenso rápido o escaleras convencionales para el movimiento frecuente del personal

Dimensiones de la plataforma

El tamaño de la plataforma debe albergar tanto equipos como personal:

1. Superficies estándar: Desde 4' × 4' (aproximadamente 1,2 m × 1,2 m) hasta 18' × 18' (5,5 m × 5,5 m)

2. Dimensiones personalizadas: Disponibles para conjuntos de equipos más grandes o múltiples personas

3. Rejilla con capacidad de carga: Las plataformas suelen utilizar malla de rejilla con capacidades de carga de hasta 40 kN/m²

Configuraciones específicas de la aplicación

4. Capacidad de carga: Adaptación de la estructura a la misión

Qué significa "capacidad de carga"

La capacidad de carga abarca todo lo que la torre debe soportar:

1. Peso del personal:6–10 personas normalmente

2. Peso del equipo:Cámaras, radar, antenas de comunicación, iluminación

3. Cargas ambientales:Viento, hielo, acumulación de nieve

4. Cargas dinámicas:Movimiento del personal, vibración del equipo

Rangos de capacidad típicos

Refuerzo estructural

Para condiciones climáticas extremas o cargas pesadas de equipos, las torres pueden reforzarse con:

1. Refuerzos adicionales:Resistencia mejorada al viento y a los sismos

2. Secciones de acero más gruesas:Mayor capacidad de carga

3. Cimientos mejorados:Zapatas más profundas o dimensiones de base ampliadas

5. Materiales y protección: La base de la durabilidad

Grados de acero

Las torres de observación normalmente se fabrican con:

• Q235B/A36:Acero estructural estándar, resistencia a la fluencia ≥235MPa

• Q345B/A572 Gr50:Acero de baja aleación y alta resistencia para aplicaciones exigentes

• S355JR/S355J0/S355J2:Equivalentes europeos con diferentes resistencias al impacto a distintas temperaturas

Galvanizado en caliente (ASTM A123)

El sistema de protección contra la corrosión es fundamental para las torres expuestas a la intemperie, la niebla salina y los contaminantes industriales. El galvanizado en caliente ASTM A123 proporciona:

• Recubrimiento de zinc de 85–100μm

• Vida útil de 30–50 añossin mantenimiento

• Protección catódica:El zinc protege de forma sacrificial al acero incluso si se raya

• Cobertura completa:Superficies internas y externas protegidas

Estándares de fijaciones

Los pernos, tuercas y arandelas cumplen con los estándares internacionales:

1. Pernos:ISO 898-1, grado 4.8, 6.8 u 8.8

2. Tuercas:ISO 898-2

3. Arandelas:ISO 6507-1

6. Estándares de diseño y garantía de calidad

Estándares de diseño estructural

Las torres de observación se diseñan para cumplir con rigurosos estándares de la industria:

1. TIA-222-H/F/G:Estándar estructural para estructuras de soporte de antenas

2. AWS D1.1:Estándar de soldadura

3. ISO 1461 o ASTM A123:Estándar de galvanizado

4. ISO 9001:2008: Certificación de gestión de calidad

Pruebas de control de calidad

Los fabricantes realizan pruebas exhaustivas para verificar la calidad:

• Prueba de tracción: Verifica la resistencia del material

• Análisis elemental: Confirma la composición química

• Prueba de impacto (Charpy): Verifica la tenacidad a temperatura

• Doblado en frío: Confirma la ductilidad

• Prueba de Preece: Verifica la uniformidad del galvanizado

• Prueba de martillo: Verifica la adherencia del recubrimiento

7. Personalización en la práctica: Soluciones de torres de Qingdao Altai

Qingdao Altai Tower Co., Ltd. es un fabricante profesional de torres de telecomunicaciones, torres eléctricas y accesorios para torres. La empresa cuenta con ISO9001, ISO14001 e ISO45001certificaciones y ha recibido 23 patentes internacionales. Con productos exportados a más de 100 países y regiones—incluidos Estados Unidos, países de Medio Oriente y Europa—la empresa ha establecido una sólida reputación por su calidad y capacidad de personalización.

Resumen de la línea de productos

Capacidades de fabricación

• Capacidad de producción: 2.000–3.000 toneladas métricas al mes

• Plazo de entrega: 30 días después del pago

• Embalaje: Embalaje apto para transporte marítimo con flejado galvanizado

• Color: Personalizable según los requisitos del cliente

• Envío: Desde el puerto de Qingdao o puertos designados

¿Por qué elegir Altai Tower?

1. Taller de galvanizado propio con equipos italianos, siguiendo estrictamente la norma ASTM A123

2. Certificaciones internacionales ISO, CE y otras

3. 23 patentes internacionales que demuestran innovación

4. Diseño modular que permite un embalaje eficiente y un despliegue rápido

5. Personalización en todos los niveles: altura, plataforma, carga, color, acabado

8. Matriz de decisión de aplicaciones

Preguntas frecuentes

P1: ¿Cuál es el plazo de entrega habitual para una torre de observación personalizada?

1. R: Las torres de observación personalizadas suelen enviarse en un plazo de 30 días después del pago. La capacidad de fabricación oscila entre 2.000 y 3.000 toneladas métricas al mes, lo que garantiza una producción eficiente incluso para pedidos grandes.

P2: ¿Cuál es la altura máxima disponible para una torre de observación personalizada?

1. R: Las alturas se pueden personalizar desde 6 metros hasta más de 50 metros. Para aplicaciones especializadas, son posibles torres que superen los 100 metros, aunque estas requieren mucho más trabajo de ingeniería y cimentación.

P3: ¿Qué capacidad de carga puede soportar una torre de observación personalizada?

1. R: La capacidad de carga varía desde 300 kg para sistemas de cámaras ligeros hasta más de 3.000 kg para conjuntos de vigilancia de alta resistencia con personal. La capacidad específica depende de la altura, la configuración de la plataforma y las condiciones de viento del sitio.

P4: ¿Qué protección contra la corrosión se proporciona?

1. R: Las torres se galvanizan por inmersión en caliente según ASTM A123 con un espesor de recubrimiento de zinc de 85–100 μm. Esto proporciona de 30 a 50 años de protección contra la corrosión sin mantenimiento en la mayoría de los entornos.

P5: ¿Puede la torre desmontarse y reubicarse?

1. R: Sí. Los diseños modulares con conexiones atornilladas permiten un desmontaje y reubicación fáciles. Esto es especialmente valioso para instalaciones temporales, obras de construcción y aplicaciones de seguridad en eventos.

P6: ¿Con qué normas de diseño cumplen las torres personalizadas?

1. R: Las torres se diseñan para cumplir con las normas estructurales TIA-222-H/F/G, las normas de soldadura AWS D1.1 y las normas de galvanizado ISO 1461 o ASTM A123.

P7: ¿Puedo personalizar la configuración de la plataforma?

1. R: Sí. Las opciones de plataforma incluyen cubiertas individuales, configuraciones de varios niveles, cabinas cerradas y métodos de acceso personalizados (escaleras o escaleras de mano). El tamaño de la plataforma se puede personalizar desde 4' × 4' hasta 18' × 18' o más grande.

P8: ¿Qué grados de acero están disponibles?

1. R: Los grados comunes incluyen Q235B/A36 (acero estructural estándar), Q345B/A572 Gr50 (acero de baja aleación de alta resistencia) y S355JR/S355J0/S355J2 (equivalentes europeos con diferentes resistencias al impacto).

P9: ¿Puede la torre pintarse con colores personalizados?

1. R: Sí. Las opciones de tratamiento superficial incluyen galvanizado por inmersión en caliente o pintura, con el color personalizable según los requisitos del cliente.

P10: ¿Qué pruebas de calidad se realizan?

1. R: Los fabricantes realizan pruebas de tracción, análisis elemental, pruebas de impacto (Charpy), pruebas de doblado en frío, pruebas de Preece (uniformidad del galvanizado) y pruebas de martillo (adhesión del recubrimiento) para verificar la calidad.

Conclusión

Las torres de vigilancia de observación no son productos estándar disponibles en catálogo; son soluciones diseñadas específicamente para satisfacer las necesidades de cada aplicación de seguridad, vigilancia o monitoreo. Desde alturas que van de 6 a más de 50 metros, hasta diseños de plataformas que permiten acomodar desde observadores individuales hasta centros de mando de varios niveles, y capacidades de carga que van desde sistemas de cámaras ligeros hasta conjuntos integrados de vigilancia de alta resistencia, la fabricación moderna ofrece lo que cada misión requiere.

El galvanizado por inmersión en caliente según ASTM A123 garantiza que estas estructuras diseñadas a medida permanecerán durante décadas —30 a 50 años— sin mantenimiento, incluso en los entornos costeros, industriales o remotos más exigentes. Con fabricación certificada por ISO, 23 patentes internacionales y un historial de exportaciones a más de 100 países, fabricantes como Qingdao Altai Tower demuestran que la personalización no solo es posible, sino que es el nuevo estándar.

Ya sea que esté asegurando una planta de energía, supervisando un puerto, vigilando una frontera o protegiendo el perímetro de una prisión, la torre adecuada es la que está diseñada para sus requisitos específicos. Y con la moderna construcción modular de acero galvanizado, esa torre puede diseñarse, fabricarse y entregarse más rápido que nunca.

¿Listo para personalizar su torre de observación para su aplicación de seguridad específica? Contacte hoy al equipo de ingeniería de Qingdao Altai Tower para una evaluación del sitio, un diseño personalizado y una propuesta detallada.
