Monopolo vs. Torre de celosía: un análisis de costo-beneficio para estructuras de soporte de radar

Respuesta rápida

Para estructuras de soporte de radar, los monopolos ofrecen una instalación más rápida, una huella más pequeña y una estética superior, ideales para sitios urbanos y alturas de hasta 40–50 metros. Las torres de celosía proporcionan una mayor capacidad de carga, mayor potencial de altura (superando los 100 metros) y costos de material entre un 20–30% más bajos, lo que las convierte en la opción preferida para conjuntos de radares pesados, sitios con múltiples operadores y despliegues rurales o costeros donde el impacto visual está menos restringido. No existe una opción universalmente "mejor"; solo la más adecuada económica y técnicamente para las condiciones específicas de su sitio, los requisitos de altura y las limitaciones presupuestarias.

Conclusiones clave

1. Costos de material: Las torres de celosía utilizan 20–30% menos acero que los monopolos de altura y capacidad de carga equivalentes, reduciendo significativamente los gastos de materia prima

2. Transporte: Los componentes de celosía se envían en paquetes compactos y apilables—no se requieren permisos especiales; los monopolos a menudo requieren permisos para cargas sobredimensionadas y escoltas

3. Cimentación: Los monopolos requieren cimentaciones más grandes y costosas debido a las cargas concentradas; las torres de celosía distribuyen las cargas entre múltiples patas, reduciendo la complejidad y el costo de la cimentación

4. Velocidad de instalación: Los monopolos se montan más rápido (uno o pocos levantamientos con grúa); las torres de celosía tardan más, pero requieren menos equipos de elevación pesada

5. Límite de altura: Los monopolos suelen estar limitados a 40–50 metros; las torres de celosía pueden superar los 100–300 metros

6. Capacidad de carga: Las torres de celosía soportan cargas de equipos más pesadas, algo fundamental para sitios de radar con múltiples operadores y grandes conjuntos de antenas

7. Rendimiento ante el viento: Las torres de celosía presentan menor deflexión bajo cargas extremas de viento en comparación con los monopolos

La distinción principal: estética frente a capacidad bruta

En su forma más simple, la elección entre un monopolo y una torre de celosía suele comenzar con un compromiso fundamental:

La decisión rápidamente va más allá de la estética hacia un análisis riguroso de costos y capacidades.

Costo Total de Propiedad: Un desglose de cinco factores

1. Costos de Material y Fabricación

Un estudio comparando costos de fabricación encontró que una torre monopolo de acero era79,20 % más carade fabricar que una torre de celosía de capacidad equivalente. Aunque las torres de celosía tienen mayores costos de mano de obra en sitio para el montaje, el ahorro en material es sustancial.

2. Transporte y Logística

Para proyectos de radar en ubicaciones remotas, la ventaja logística de las torres de celosía puede ser decisiva. Los componentes de celosía pueden transportarse en camiones estándar sin los permisos de carga sobredimensionada que los monopolos a menudo requieren.

3. Instalación y Fundación

La diferencia de costos de cimentación es particularmente importante para los sitios de radar en condiciones de suelo difíciles. La carga concentrada de un monopolo requiere una base de concreto masiva para resistir los momentos de vuelco, mientras que la carga distribuida de una torre reticulada entre múltiples patas da como resultado cimentaciones más pequeñas y rentables.

4. Consideraciones de terreno y zonificación

Para instalaciones de radar en entornos urbanos, parques nacionales o áreas sensibles desde el punto de vista estético, la pequeña huella y el potencial de camuflaje del monopolo pueden acelerar drásticamente la aprobación de zonificación.

5. Mantenimiento y vida útil

Ambos tipos de torre, cuando están galvanizados por inmersión en caliente correctamente según ASTM A123, ofrecen30–50 años de vida útil. Sin embargo, la modularidad de la torre reticulada ofrece una ventaja distintiva: si un solo elemento resulta dañado o corroído, puede reemplazarse en el sitio sin afectar a toda la estructura.

Comparación estructural y de rendimiento

Para aplicaciones de radar donde la precisión de alineación de la antena es crítica, la menor deflexión de la torre reticulada bajo cargas de viento es una ventaja significativa. Un estudio encontró que las torres reticuladas presentaron una inclinación máxima de 0.4784 grados bajo cargas críticas de viento, en comparación con 0.5806 grados para los monopolos bajo las mismas condiciones.

Guía de selección: cómo adaptar la estructura a su proyecto

Caso de estudio: Soluciones de soporte para radares de torres de Qingdao Altai

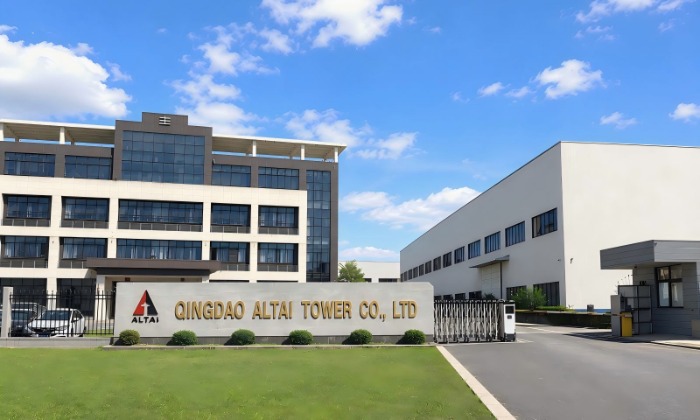

Qingdao Altai Tower Co., Ltd. es un fabricante profesional de torres de telecomunicaciones, torres eléctricas y accesorios para torres, establecido en 2003. La empresa se especializa en el diseño, fabricación e instalación de torres de acero y estructuras de comunicación, con productos exportados a más de 100 países y regiones.

Capacidades de fabricación

1. Capacidad de producción: 2.000–3.000 toneladas métricas al mes

2. Equipamiento: Máquina dobladora CNC hidráulica de 4000 toneladas para componentes de alta resistencia y alta precisión

3. Galvanizado: Taller propio con equipos italianos, siguiendo estrictamente ASTM A123

4. Plazo de entrega: 30 días después del pago

5. Certificaciones: ISO9001, ISO14001, ISO45001

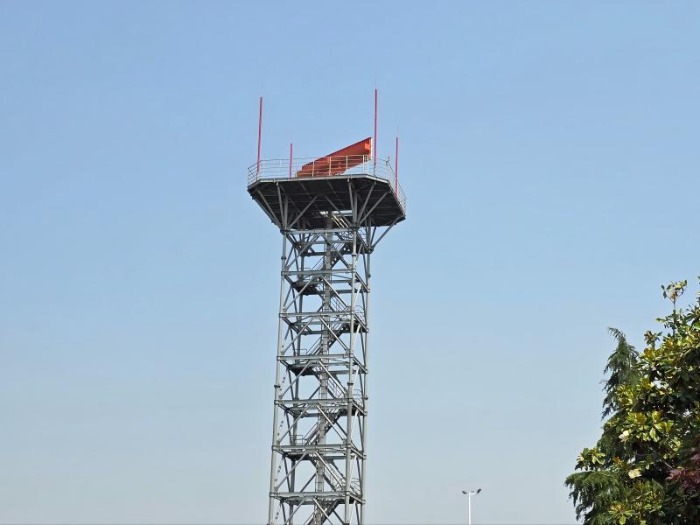

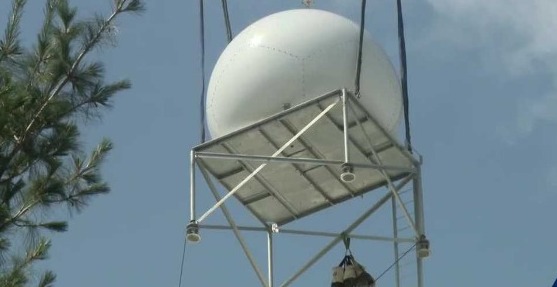

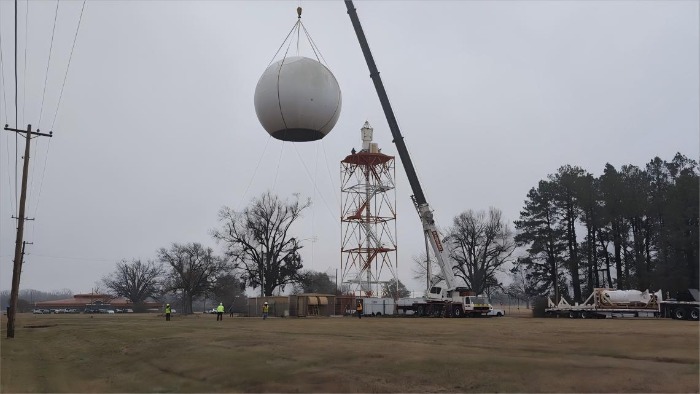

Línea de productos de torres de radar

Estándares de calidad

Las estructuras de soporte de radar de Qingdao Altai Tower cumplen con:

1. ANSI/TIA-222-H/F/G: Estándares estructurales para estructuras de soporte de antenas

2. ASTM A123:Especificaciones de galvanizado por inmersión en caliente

3. AWS D1.1: Estándares de soldadura

4. ISO 1461: Estándares de galvanizado

Preguntas frecuentes

P1: ¿Qué tipo de torre es más rentable para aplicaciones de radar?

1. R: Depende de la altura y las condiciones del sitio. Para alturas inferiores a 40 metros en áreas urbanas, los monopolos ofrecen una instalación más rápida y una aprobación de zonificación más sencilla, lo que a menudo compensa su mayor costo de material. Para alturas superiores a 60 metros o cargas de radar pesadas, las torres de enrejado son significativamente más rentables debido a los menores costos de material (20–30% menos de acero) y a cimentaciones más sencillas.

P2: ¿Cuál es la altura máxima para cada tipo de torre?

1. R: Los monopolos suelen estar limitados a 40–60 metros debido a restricciones estructurales. Las torres de enrejado pueden superar los 100–300 metros, lo que las convierte en la única opción práctica para instalaciones de radar altas.

P3: ¿Cómo afectan las cargas de viento de forma diferente a cada tipo de torre?

1. R: Los monopolos actúan como estructuras sólidas, captan más viento y requieren cimentaciones más resistentes. Las torres de enrejado tienen un diseño abierto que permite el paso del viento, reduciendo la carga de viento y mejorando la estabilidad en áreas con vientos fuertes. Las torres de enrejado también presentan menor deflexión en condiciones extremas de viento.

P4: ¿Qué tipo de torre es más fácil de transportar a sitios remotos?

1. R: Las torres de enrejado son significativamente más fáciles de transportar. Los componentes se envían en paquetes compactos y apilables y requieren sin permisos especiales. Los monopolos suelen requerir permisos para cargas sobredimensionadas, escoltas y remolques especializados, especialmente para estructuras más altas.

P5: ¿Cómo se compara el costo de la cimentación entre los dos tipos?

1. R: Los monopolos requieren cimentaciones más grandes y con mayor refuerzo debido a las cargas concentradas. Las torres reticuladas distribuyen las cargas entre múltiples patas, lo que resulta en cimentaciones más pequeñas, sencillas y rentables—un ahorro significativo, especialmente en condiciones de suelo deficientes.

P6: ¿Qué tipo de torre es mejor para sitios de radar con múltiples operadores?

1. R: Las torres reticuladas son preferidas para sitios con múltiples operadores debido a su mayor capacidad de carga y su capacidad para soportar múltiples antenas y equipos pesados. Los monopolos tienen una capacidad de carga limitada y pueden no alojar los equipos de múltiples operadores.

P7: ¿Se pueden camuflar los monopolos para áreas sensibles a la estética?

1. R: Sí. Los monopolos pueden disfrazarse fácilmente como árboles, postes de banderas o farolas, lo que los hace ideales para áreas urbanas, residenciales o paisajísticas. Las torres reticuladas tienen una apariencia industrial que es difícil de ocultar.

P8: ¿Cuál es la vida útil típica de cada tipo de torre?

1. R: Ambos tipos de torres, cuando se galvanizan correctamente por inmersión en caliente según ASTM A123, ofrecen 30–50 años de vida útil. Las torres reticuladas ofrecen una reparación más sencilla: los elementos individuales pueden reemplazarse en el sitio sin afectar toda la estructura.

P9: ¿Qué tipo de torre se instala más rápido?

1. R: Los monopolos se instalan más rápido, normalmente se erigen con una o pocas elevaciones de grúa. Las torres reticuladas requieren más trabajo en el sitio para atornillar los segmentos entre sí, lo que prolonga el tiempo de instalación.

P10: ¿Cómo elijo la torre adecuada para mi proyecto de radar?

1. R: Considere estos factores clave: altura requerida, carga del equipo, ubicación del sitio (urbano frente a rural), presupuesto, requisitos de zonificación y cronograma. Use la guía de selección anterior como punto de partida y consulte con un ingeniero de torres experimentado para obtener recomendaciones específicas del sitio.

Conclusión

La elección entre un monopolo y una torre reticulada para estructuras de soporte de radar no consiste en encontrar una opción universalmente "mejor"; se trata de identificar la solución más económica y técnicamente adecuada para las condiciones específicas de su proyecto.

Elija un monopolo cuando el impacto visual, una huella reducida y un despliegue rápido sean los factores principales, y el presupuesto del proyecto pueda asumir el costo adicional asociado. Es la solución para sitios sensibles y con restricciones.

Elija una torre reticulada cuando maximizar el valor, alcanzar alturas extremas o soportar cargas pesadas sean las principales prioridades. Es el caballo de batalla imbatible para el rendimiento bruto y el menor costo total en entornos permisivos.

Al ir más allá de un simple precio inicial y realizar un análisis integral de costo-beneficio durante todo el ciclo de vida de la estructura—material, transporte, cimentación, instalación y mantenimiento—los gerentes de proyecto pueden realizar una selección segura y basada en datos que garantice el éxito del proyecto a largo plazo y la fiabilidad operativa.
