Gestión térmica en gabinetes compactos: manteniendo la electrónica de COW fría bajo carga

Respuesta rápida

La gestión térmica en Cellular on Wheels (COW) los gabinetes de equipos es la disciplina de ingeniería que consiste en calcular, controlar y eliminar el calor generado por equipos electrónicos de telecomunicaciones densamente empaquetados (BBU, RRU, fuentes de alimentación y baterías de respaldo) dentro de un gabinete confinado y resistente a la intemperie. La carga térmica total en un gabinete COW 5G moderno suele oscilar entre 800 a 1,500 W para configuraciones sub-6 GHz, con equipos mmWave que elevan las densidades localizadas a 3,000–5,000 W. Una gestión térmica eficaz combina un cálculo preciso de la carga térmica, una selección inteligente de sistemas de refrigeración (ventiladores con filtro, intercambiadores de calor aire-aire o aires acondicionados activos) y estrategias de control inteligente que equilibran la fiabilidad del equipo con la eficiencia energética. Cuando se diseñan correctamente, estos sistemas mantienen las temperaturas internas del gabinete dentro del -5°C a +45°C rango operativo requerido por los equipos electrónicos de telecomunicaciones, incluso cuando las temperaturas ambientales externas superan los 50°C.

Puntos clave

1. Los equipos 5G funcionan significativamente más calientes que los 4G: Un gabinete 5G sub-6 GHz disipa típicamente de 800 a 1,500 W de calor, de tres a siete veces más que una RRU 4G. En configuraciones C-RAN, un solo gabinete BBU con 10–15 unidades puede generar 7–15 kW de calor.

2. El cálculo de la carga térmica tiene dos componentes: Carga térmica total = calor interno del equipo (consumo de energía convertido en calor) + calor ambiental externo (radiación solar y transferencia de temperatura ambiente a través de las paredes del gabinete).

3. Tres métodos de refrigeración principales: Ventiladores con filtro (menor costo, dependientes del ambiente), intercambiadores de calor aire-aire (sellados, climas moderados) y aires acondicionados activos/enfriadores termoeléctricos (mayor capacidad de refrigeración, entornos extremos).

4. Los gabinetes sellados requieren estrategias diferentes: Para gabinetes a prueba de polvo o con clasificación IP que no pueden usar aire ambiente, los intercambiadores de calor o aires acondicionados son obligatorios.

5. El control inteligente ahorra energía: Los controladores de temperatura inteligentes que modulan la salida de refrigeración según la carga térmica en tiempo real pueden reducir el consumo de energía de refrigeración hasta en un 60% en comparación con los sistemas siempre encendidos.

1. El desafío térmico: por qué los equipos electrónicos COW se calientan

1.1 La realidad de la generación de calor en 5G

La transición de 4G a 5G ha cambiado fundamentalmente el perfil térmico de los equipos de telecomunicaciones. El consumo de energía de una estación base 5G estándar es típicamente 2 a 4 veces mayor que su predecesor 4G. Según datos de China Tower, un solo sitio 5G consume 2.5 a 3.5 veces la energía de un sitio 4G, y desde la perspectiva del diseño térmico, esto significa que la generación de calor aumenta proporcionalmente.

Las fuentes de calor principales en un gabinete de equipos COW incluyen:

En arquitecturas C-RAN (RAN centralizada), el desafío térmico se amplifica. Un solo gabinete que alberga 10 BBU puede generar 7–10 kW de calor, de 2 a 3 veces más que los grupos de BBU de la era 4G. Esta concentración de calor en un gabinete compacto exige una ingeniería térmica seria.

1.2 La sensibilidad a la temperatura del equipo

Los equipos electrónicos de telecomunicaciones tienen ventanas de temperatura de funcionamiento estrechas. Los equipos de comunicación para exteriores deben funcionar de manera confiable, por lo general, desde -40°C a +45°C, y en algunos casos hasta +55°C. Exceder estos límites conduce a:

1. · Falla prematura de componentes: Cada aumento de 10°C por encima de la temperatura nominal puede reducir a la mitad la vida útil de los componentes semiconductores

2. · Inestabilidad del sistema: Los procesadores reducen su velocidad o se apagan para evitar daños

3. · Degradación de la batería: Las baterías de plomo-ácido y de litio pierden capacidad y vida útil del ciclo a temperaturas elevadas

4. · Aumento de los costos de mantenimiento: Reemplazos frecuentes de componentes y visitas de emergencia al sitio

1.3 La restricción del gabinete

A diferencia de los racks de centros de datos que se benefician del aire acondicionado de la sala y rutas de flujo de aire controladas, los gabinetes de telecomunicaciones para exteriores deben disipar el calor mientras resisten lluvia, polvo, rayos UV, vibraciones y, a veces, sal o arena. Esto significa:

1. Los gabinetes deben estar sellados para cumplir con las clasificaciones IP55 o NEMA 4X

2. Las rutas de flujo de aire están limitadas por la disposición del equipo y la geometría del gabinete

3. La radiación solar añade una carga térmica externa significativa: hasta 1000 W/m² en superficies expuestas al sol

2. Cálculo de la carga térmica: la base del diseño de refrigeración

El cálculo preciso de la carga térmica es el primer y más crítico paso en el diseño de un sistema de gestión térmica para COW. La carga térmica total tiene dos componentes.

2.1 Carga térmica del equipo interno

La carga térmica del equipo es la suma del calor generado por todos los componentes activos dentro del gabinete. Para los equipos electrónicos, esencialmente toda la potencia de entrada se convierte en calor.

Método 1: Método de potencia de entrada (estimación conservadora)
Para equipos sin una salida mecánica significativa, asuma que el 100% de la potencia de entrada se convierte en calor:

Q_equipment = P_equipment × n

Donde:

• Q_equipment = carga térmica del equipo (kW)

• P_equipment = consumo de energía de un solo dispositivo (kW)

• n = número de dispositivos

Método 2: Método basado en la eficiencia (más preciso)
Para equipos de conversión de energía como rectificadores y unidades UPS, utilice la eficiencia:

Calor = Potencia de entrada × (1 - Eficiencia)

Ejemplo: Una fuente de alimentación conmutada de 5 kW con un 94% de eficiencia genera 300 W de calor.

Método 3: Método de carga promedio (para equipos intermitentes)
Para radios con ciclos de trabajo, calcule el calor promedio:

Calor promedio = Calor máximo × Ciclo de trabajo

Ejemplo: Una radio de 50 W con un 50% de eficiencia y un 25% de ciclo de trabajo genera 6,25 W de calor promedio.

Cargas térmicas típicas de los equipos:

2.2 Carga térmica ambiental externa

El calor entra en el gabinete a través de sus paredes debido a la radiación solar y la temperatura ambiente:

Q_external = U × A × ΔT

Donde:

1. Q_external = carga térmica externa (W)

2. U = coeficiente de transferencia de calor del material del gabinete (W/m²·K)

3. A = área de superficie del gabinete (m²)

4. ΔT = diferencia de temperatura entre el interior y el exterior (K)

Para la radiación solar, utilice:

Q_solar = Solar_Load × A_exposed × Solar_Absorptivity

Factores clave:

• Un gabinete de color oscuro bajo la luz solar directa puede absorber entre el 80 y el 90 % de la radiación solar

• Un gabinete de color claro o a la sombra puede reducir significativamente la ganancia solar

• Las pruebas han demostrado que los protectores solares pueden reducir las temperaturas internas del gabinete en hasta 5 °C

2.3 Carga térmica total y factor de seguridad

La carga térmica total es la suma de las cargas internas y externas:

Q_total = Q_equipment + Q_external

La capacidad de refrigeración requerida debe incluir un factor de seguridad:

Q_cooling = Q_total × Safety_Factor

Donde el factor de seguridad suele oscilar entre 1,1 y 1,3.

3. Selección del sistema de refrigeración: adaptación del método al entorno

No existe un único método de refrigeración óptimo para cada despliegue de COW. La elección correcta depende de las condiciones ambientales, la carga térmica, la disponibilidad de energía y las limitaciones de mantenimiento.

3.1 Descripción general de los métodos de refrigeración

3.2 Sistemas de ventiladores con filtro

Cómo funciona: Los ventiladores extraen aire exterior a través de filtros hacia el interior del gabinete, expulsando el aire caliente interno.

Cuándo utilizar:

1. La temperatura ambiente es constantemente inferior a la temperatura interna objetivo

2. Carga térmica baja (normalmente

3. Entorno limpio con poco polvo y humedad

Datos de rendimiento:En una prueba controlada, un gabinete refrigerado por ventilador mantuvo una temperatura interna de 44°C con una temperatura ambiente de 40°C, es decir, 4°C por encima de la temperatura ambiente. Sin ventiladores, el diferencial de temperatura puede alcanzar los 8.5°C o más.

Pros: Menor costo, instalación sencilla, bajo consumo de energía.

Contras:Los filtros requieren reemplazo regular; no es adecuado para áreas con mucho polvo o alta humedad; no puede enfriar por debajo de la temperatura ambiente.

3.3 Intercambiadores de calor aire-aire

Cómo funciona: Un núcleo sellado transfiere el calor del aire interno al aire externo sin mezclar las dos corrientes. Los ventiladores internos y externos hacen circular el aire a través de canales separados en el núcleo.

Cuándo usar:

1. Se requiere un gabinete sellado (se debe mantener la protección IP)

2. Climas moderados donde la temperatura externa es inferior a la interna

3. Cargas térmicas típicamente de 800–1,500 W con soporte de ventilador EC

Pros: Sin refrigerantes, bajo consumo de energía, mantiene la clasificación IP, mantenimiento mínimo.

Contras: No puede enfriar por debajo de la temperatura ambiente; costo inicial más alto que los ventiladores; requiere limpieza periódica del núcleo.

Nota de selección: "Los intercambiadores de calor pueden utilizarse si se permite que la temperatura dentro de un gabinete permanezca moderadamente más alta que la temperatura ambiente".

3.4 Enfriadores termoeléctricos (TEC)

Cómo funciona:Los dispositivos Peltier de estado sólido utilizan corriente continua para crear un diferencial de temperatura, transfiriendo el calor del lado frío (interior) al lado caliente (exterior).

Cuándo usar:

1. Sistemas compactos o remotos que requieren refrigeración activa

2. Energía de CC disponible (48V típico)

3. Requisitos de refrigeración moderados

Datos de rendimiento:En pruebas de alta temperatura (40°C ambiente), un gabinete refrigerado por TEC mantuvo 25°C internos, 15°C por debajo de la temperatura ambiente.

Pros: Sin mantenimiento (sin piezas móviles), sin vibraciones, respetuoso con el medio ambiente, funciona directamente con energía de CC.

Contras: Menor eficiencia que los sistemas basados en compresores; capacidad de refrigeración limitada.

3.5 Aires acondicionados activos

Cómo funciona: Refrigeración por compresión de vapor con un compresor, condensador, evaporador y válvula de expansión; el mismo principio que un aire acondicionado de habitación.

Cuándo usar:

1. Altas temperaturas ambiente (por encima de 40°C)

2. Altas cargas térmicas internas (1,500 W y superior)

3. Cuando la temperatura interna debe ser igual o inferior a la temperatura ambiente

Pros: Mayor capacidad de refrigeración; control preciso de la temperatura; adecuado para calor y humedad extremos.

Contras: Mayor consumo de energía; las piezas móviles requieren mantenimiento; mayor costo inicial.

Consideraciones de selección:

1. Requisitos de carga de refrigeración

2. Requisitos de temperatura

3. Requisitos de humedad

4. Requisitos de espacio

5. Costos iniciales y costos operativos

En pruebas de campo en Pakistán con temperaturas ambiente de 27–46°C, la refrigeración basada en TEC mantuvo las temperaturas internas del gabinete de baterías entre 21–29°C, una diferencia de hasta 17°C.

4. Control inteligente y optimización energética

4.1 Control inteligente de temperatura

Los sistemas modernos de gestión térmica de COW utilizan controladores inteligentes que modulan la salida de refrigeración según las condiciones en tiempo real en lugar de funcionar continuamente. Los beneficios incluyen:

1. Consumo de energía reducido: Los sistemas que se encienden y apagan según la demanda pueden lograr un ahorro de energía del 40–60% en comparación con el funcionamiento continuo

2. Vida útil prolongada del equipo: Menos ciclos significan menos desgaste en los componentes mecánicos

3. Monitoreo remoto: La temperatura, la humedad y el estado del sistema se pueden monitorear y controlar de forma remota

4.2 Refrigeración híbrida y por zonas

Para gabinetes con equipos y baterías, la refrigeración por zonas separa los compartimentos:

1. Compartimento de equipos: Aire acondicionado estándar o intercambiador de calor

2. Compartimento de baterías: Aire acondicionado de CC más pequeño o refrigerador TEC

Este enfoque reduce el consumo general de energía al aplicar refrigeración solo donde y cuando es necesario.

4.3 Mejoras de refrigeración pasiva

Las opciones de diseño simples pueden reducir significativamente la demanda de refrigeración:

1. Los acabados exteriores de colores claros reducen la absorción solar

2. Los protectores solares o toldos pueden reducir las temperaturas internas en 5°C

3. El espaciado adecuado del equipo dentro del gabinete mejora la convección natural

4. El aislamiento térmico en las paredes del gabinete reduce la transferencia de calor externa

5. Consideraciones de diseño térmico específicas para COW

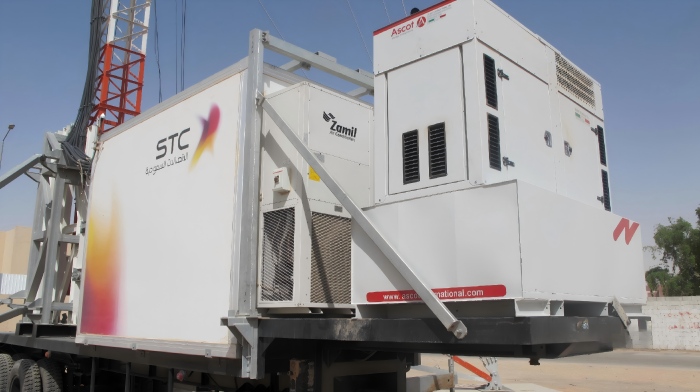

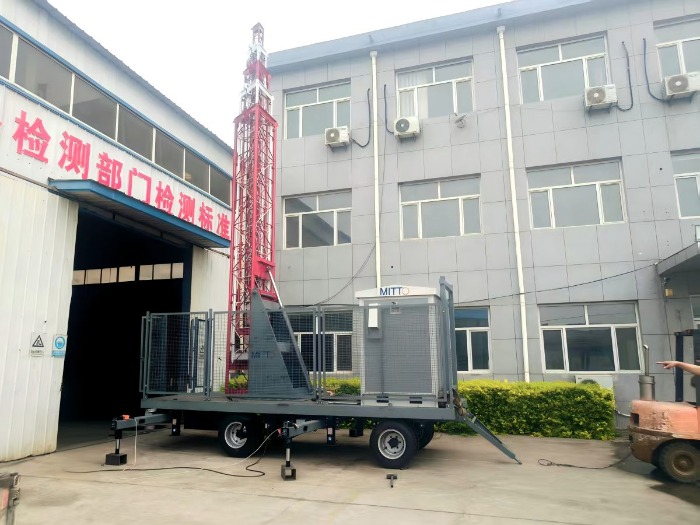

5.1 El refugio de equipos transitable

Muchas implementaciones de COW utilizan refugios de equipos transitables con sistemas HVAC. Estos proporcionan:

1. · Amplio espacio en rack para múltiples racks de radio y futuras actualizaciones

2. · Entorno acondicionado para todos los componentes electrónicos

3. · Carcasas con clasificación IP55 y a prueba de vandalismo

4. · Construcción de panel sándwich aislado para eficiencia térmica

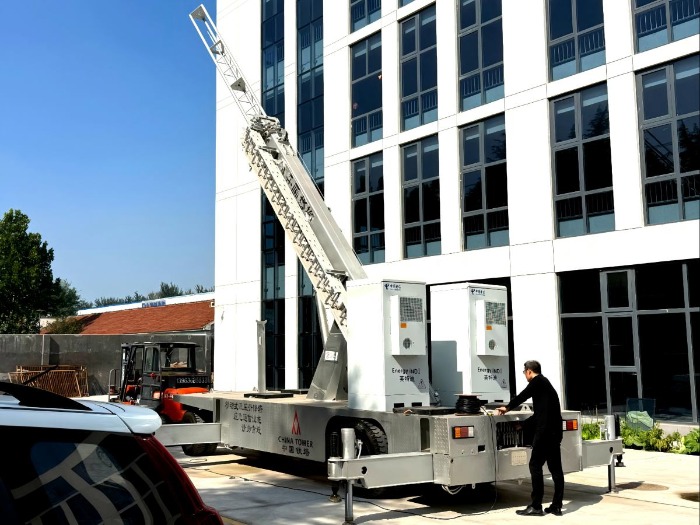

5.2 Velocidad de despliegue frente al rendimiento térmico

Las COW deben desplegarse rápidamente, a menudo en un plazo de 30 minutos a 8 horas. Esto significa:

1. · Los sistemas de refrigeración deben estar preinstalados y probados en fábrica

2. · Conexiones plug-and-play para alimentación y control

3. · Amplio rango de temperatura operativa (-25°C a +55°C) para diversos entornos de despliegue

5.3 Limitaciones de energía

Las COW a menudo operan en ubicaciones con energía de red limitada o nula. La eficiencia energética en la refrigeración es fundamental porque:

1. · La refrigeración puede consumir entre el 20 y el 40 % de la energía total del sitio

2. · El consumo de combustible del generador aumenta con la carga de refrigeración

3. · El tiempo de funcionamiento de la batería se reduce con una mayor demanda de refrigeración

6. Estudio de caso: Soluciones COW de Qingdao Altai Tower

Qingdao Altai Tower Co., Ltd. es un fabricante profesional de torres de telecomunicaciones y estructuras móviles de telecomunicaciones, establecido en 2003. La empresa ofrece una gama de soluciones de Cellular on Wheels (COW) con gestión térmica integrada.

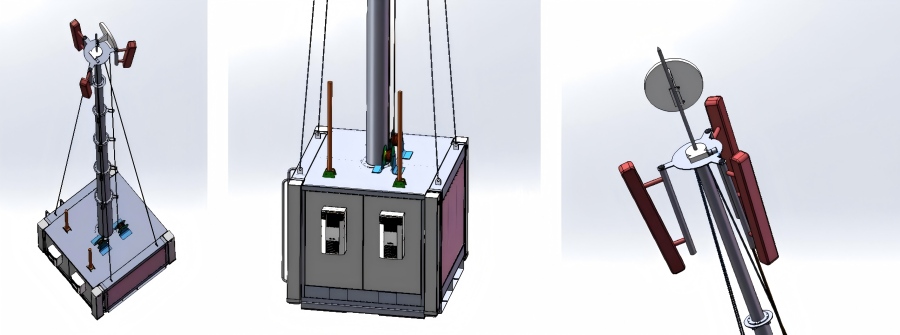

Características del producto

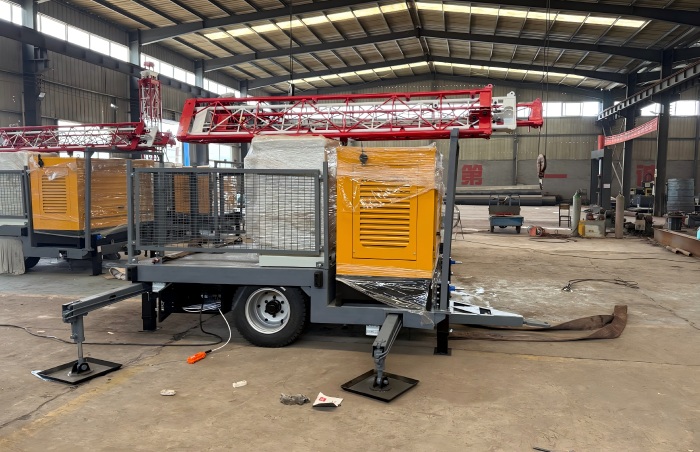

Los refugios para equipos COW de Qingdao Altai Tower cuentan con:

1. · Refugio para equipos transitable y con aire acondicionado para múltiples racks de radio

2. · Carcasa aislada, a prueba de vandalismo y con clasificación IP55

3. · Módulo de control de temperatura integrado

4. · Operación en un amplio rango de temperatura: -25°C a +55°C

5. · Construcción resistente a la intemperie para despliegues en tifones, inundaciones y gran altitud

Capacidades de ingeniería

Garantía de calidad

Qingdao Altai Tower integra la verificación de calidad durante todo el proceso de fabricación, incluyendo pruebas previas a la entrega de todos los sistemas de control de temperatura. El equipo, el generador y el módulo de control de temperatura se alimentan y prueban simultáneamente antes del envío.

7. Guía de selección del método de refrigeración

8. Preguntas frecuentes

P1: ¿Cuánto calor genera un gabinete COW 5G típico?

1. R: Un gabinete 5G sub-6 GHz típico genera de 800 a 1,500 W de calor al tener en cuenta las pérdidas de radio, banda base y fuente de alimentación. Las configuraciones de ondas milimétricas (mmWave) pueden crear cargas térmicas localizadas de 3,000 a 5,000 W. En configuraciones C-RAN con 10 BBU en un solo gabinete, la generación de calor puede alcanzar los 7–10 kW.

P2: ¿Cuál es la diferencia entre un intercambiador de calor y un aire acondicionado?

1. R: Un intercambiador de calor transfiere el calor del interior del gabinete al aire exterior a través de un núcleo sellado sin mezclar las corrientes de aire. No puede enfriar por debajo de la temperatura ambiente. Un aire acondicionado utiliza refrigeración por compresión de vapor para eliminar el calor activamente y puede mantener las temperaturas internas por debajo de la temperatura ambiente.

P3: ¿Puedo usar ventiladores simples para enfriar un gabinete COW?

1. R: Los ventiladores (ventilación filtrada) pueden funcionar si la temperatura ambiente es constantemente inferior a la temperatura interna objetivo y el entorno está limpio. Sin embargo, en entornos polvorientos, húmedos o de alta temperatura, los ventiladores no son suficientes. Las pruebas muestran que los gabinetes enfriados por ventilador mantienen temperaturas de 3–4°C por encima de la ambiente, mientras que los gabinetes sellados sin refrigeración pueden estar 8.5°C por encima de la ambiente.

P4: ¿Cuál es el factor de seguridad recomendado para la selección de la capacidad de refrigeración?

1. R: Normalmente se aplica un factor de seguridad de 1,1 a 1,3 a la carga térmica total calculada al seleccionar equipos de refrigeración. Esto proporciona un margen para días de alta temperatura, futuras expansiones de equipos y sobrecargas temporales.

P5: ¿Cómo afecta la radiación solar a la refrigeración de los armarios COW?

1. R: La radiación solar puede añadir una carga térmica significativa, hasta 1.000 W/m² en superficies expuestas al sol. Un armario de color oscuro puede absorber entre el 80 y el 90 % de esta radiación. Las pruebas demuestran que el uso de parasoles puede reducir las temperaturas internas del armario hasta en 5 °C.

P6: ¿Qué grado de protección IP debe tener un armario para equipos COW?

1. R: Los armarios para equipos COW suelen requerir clasificaciones IP55 o NEMA 4X para su despliegue en exteriores. Esto proporciona protección contra la entrada de polvo y chorros de agua, garantizando que el equipo permanezca operativo bajo la lluvia, tormentas de polvo y otras condiciones adversas.

P7: ¿Cuál es el rango de temperatura de funcionamiento típico para los equipos de telecomunicaciones?

1. R: Los equipos de telecomunicaciones para exteriores deben funcionar de forma fiable, por lo general, desde -40 °C hasta +45 °C, con algunos equipos clasificados hasta +55 °C. Superar estos límites provoca fallos prematuros de los componentes, inestabilidad del sistema y degradación de la batería.

P8: ¿Cuánta energía consume la refrigeración en un emplazamiento COW?

1. R: La refrigeración puede consumir entre el 20 y el 40 % de la energía total del emplazamiento. Los sistemas inteligentes de control de temperatura que modulan la refrigeración según la demanda pueden lograr un ahorro energético del 40 al 60 % en comparación con los sistemas siempre encendidos.

P9: ¿Qué método de refrigeración es mejor para entornos con mucho polvo o costeros?

1. R: Para entornos con mucho polvo o costeros (con alto contenido de sal), se recomiendan sistemas sellados como intercambiadores de calor o aires acondicionados. Los ventiladores con filtro no son adecuados porque los filtros requerirían un reemplazo frecuente y la entrada de sal puede corroer los componentes electrónicos.

P10: ¿Puedo refrigerar los compartimentos de los equipos y de las baterías por separado?

1. R: Sí. La refrigeración por zonas separa los compartimentos de los equipos y de las baterías, aplicando refrigeración solo donde es necesario. El compartimento de los equipos utiliza aire acondicionado estándar o intercambio de calor, mientras que el compartimento de las baterías utiliza un aire acondicionado de CC más pequeño o un refrigerador termoeléctrico. Este enfoque reduce significativamente el consumo total de energía.

Conclusión

La gestión térmica en los armarios de equipos COW no es una consideración secundaria; es una disciplina de ingeniería crítica que determina directamente la fiabilidad, la vida útil y el coste operativo de las estaciones base móviles. La transición al 5G ha hecho que la gestión del calor sea más difícil que nunca, con un consumo de energía y una generación de calor que aumentan de 2 a 4 veces respecto a los equipos 4G.

Una gestión térmica eficaz requiere:

1. · Cálculo preciso de la carga térmica—teniendo en cuenta tanto el calor interno del equipo como las cargas ambientales externas

2. · Selección adecuada del sistema de refrigeración—adaptando el método (ventiladores con filtro, intercambiadores de calor, TEC o aire acondicionado) a las condiciones específicas del emplazamiento

3. · Control inteligente—utilizando controladores de temperatura inteligentes para optimizar el uso de energía

4. · Diseño integrado—garantizando que los sistemas de refrigeración estén instalados de fábrica, probados previamente y listos para un despliegue rápido

Para los operadores de red y los equipos de respuesta ante emergencias que despliegan COW en diversos entornos (desde el calor del desierto hasta la humedad costera y el frío invernal), la estrategia de gestión térmica adecuada garantiza que los enlaces de comunicación críticos permanezcan operativos cuando más se necesitan.
