Cómo el diseño de torres de radar minimiza la vibración y el balanceo estructural

Introducción

En el mundo de las infraestructuras críticas de radar, la precisión lo es todo. Los sistemas de radar modernos, ya sean para la vigilancia meteorológica, el control del tráfico aéreo o la defensa, exigen una plataforma excepcionalmente estable. Incluso las mínimas vibraciones estructurales o el balanceo en un torre de radar Puede introducir errores de fase, distorsionar los patrones de radiación y degradar la calidad de los datos, lo que da lugar a un fenómeno conocido como «interferencia estructural». Por lo tanto, lograr una interferencia nula no es una meta deseable, sino un requisito fundamental de ingeniería. Este blog profundiza en los sofisticados principios de diseño y las tecnologías empleadas para garantizar que la propia torre permanezca como un soporte invisible y estable para los equipos sensibles que alberga.

1. El enemigo de la precisión: fuentes de vibración y oscilación

Una torre de radar es una estructura dinámica sometida constantemente a fuerzas que inducen movimiento. Las principales causas son:

1. Carga de viento: La fuerza más significativa y persistente. Crea tanto un empuje estático (deflexión media) como una excitación dinámica por desprendimiento de vórtices y turbulencia, lo que conduce a vibraciones resonantes.

2. Desprendimiento de vórtices: Al fluir el viento alrededor de la torre, se crean vórtices alternos que se desprenden a ambos lados, generando una fuerza lateral periódica. Si esta frecuencia coincide con la frecuencia natural de la estructura, puede provocar vibraciones significativas y sostenidas.

3. Vibración inducida por el equipo: La rotación de la antena y el funcionamiento de la maquinaria interna pueden transmitir vibraciones de baja amplitud y alta frecuencia a través de la estructura.

4. Cargas sísmicas y ambientales: En ciertas regiones, la actividad sísmica y la expansión/contracción térmica también pueden contribuir al movimiento estructural.

La consecuencia de estos movimientos es una desviación en el ángulo de apuntamiento del radar, que puede manifestarse como imágenes borrosas, seguimiento impreciso del objetivo y resolución reducida.

2. Fundamento de la estabilidad: Análisis de características dinámicas

El primer paso, y el más crítico, en el diseño para la estabilidad es un análisis integral de las características dinámicas. Esto implica la creación de un modelo detallado de elementos finitos (MEF) de toda la estructura para predecir su comportamiento bajo cargas dinámicas.

1. Frecuencia natural y modos de vibración: Los ingenieros calculan las frecuencias naturales fundamentales de la torre y sus correspondientes modos de vibración (el patrón de deformación durante la vibración). El objetivo principal del diseño es desviar estas frecuencias de las frecuencias dominantes del viento (desprendimiento de vórtices) y de la antena de radar giratoria.

2. Pruebas en túnel de viento: Para aplicaciones críticas, se prueban modelos a escala de la torre en túneles de viento. Esto valida los modelos computacionales y proporciona datos precisos sobre las fuerzas del viento, incluidas las velocidades críticas del viento que desencadenan vibraciones inducidas por vórtices (VIV).

3. Análisis aeroelástico: Esta simulación avanzada evalúa la interacción entre las fuerzas inerciales, elásticas y aerodinámicas para predecir fenómenos complejos como el galope y el aleteo, garantizando la estabilidad en todo el rango de velocidades de viento operativas.

3. Control del movimiento: La aplicación de amortiguadores

Conocer las características dinámicas permite a los ingenieros implementar soluciones específicas para disipar la energía vibracional. Los amortiguadores son los componentes activos clave en esta defensa.

1. Amortiguadores de masa sintonizados (TMD): Un TMD es un dispositivo pasivo compuesto por una masa, resortes y un amortiguador, ajustado con precisión a una frecuencia problemática específica de la torre. Cuando la torre comienza a vibrar a esa frecuencia, el TMD oscila en contrafase, contrarrestando el movimiento y disipando la energía en forma de calor. En torres de radar altas, los TMD son muy eficaces para mitigar tanto el balanceo como la vibración inducidos por el viento.

2. Amortiguadores de fluido viscoso: Estos dispositivos actúan como amortiguadores hidráulicos instalados en los arriostramientos de la torre. Su funcionamiento depende de la velocidad; es decir, cuanto más rápido se mueve la estructura, mayor es la fuerza de resistencia que generan. Son excelentes para absorber la energía de ráfagas repentinas y sismos.

3. Estrías helicoidales: Para mitigar la vibración inducida por vórtices, las aletas helicoidales constituyen una solución aerodinámica sencilla pero eficaz. Estas aletas en forma de espiral, fijadas a las secciones superiores de la torre, interrumpen la formación coherente de vórtices, impidiendo la acumulación de fuerzas resonantes.

4. La forma sigue a la función: Optimización de la forma estructural

La propia forma de la torre constituye la primera línea de defensa contra la excitación dinámica. La optimización de la forma estructural reduce las fuerzas de excitación en su origen.

1. Secciones transversales aerodinámicas: El cambio de secciones cilíndricas circulares a perfiles poligonales (por ejemplo, octogonales) o cónicos puede alterar significativamente el flujo del viento y elevar la velocidad crítica del viento para el desprendimiento de vórtices.

2. Diseño cónico: Una torre que se estrecha con la altura no solo optimiza el uso del material, sino que también cambia la dinámica estructural, lo que a menudo resulta en frecuencias naturales más altas y cargas de viento reducidas en las secciones superiores.

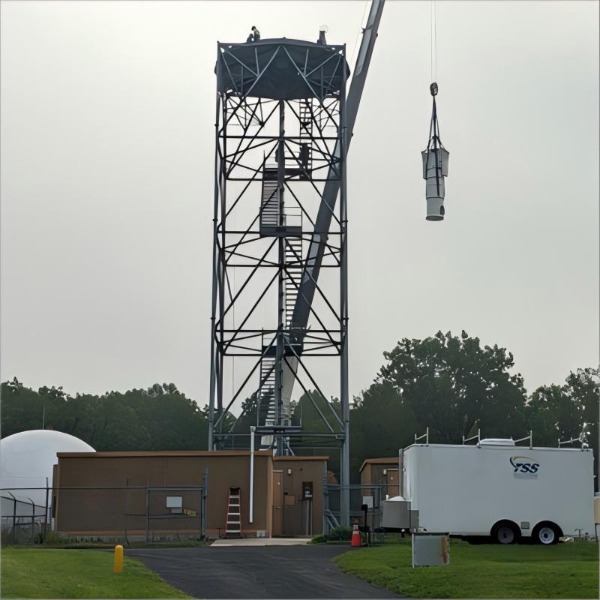

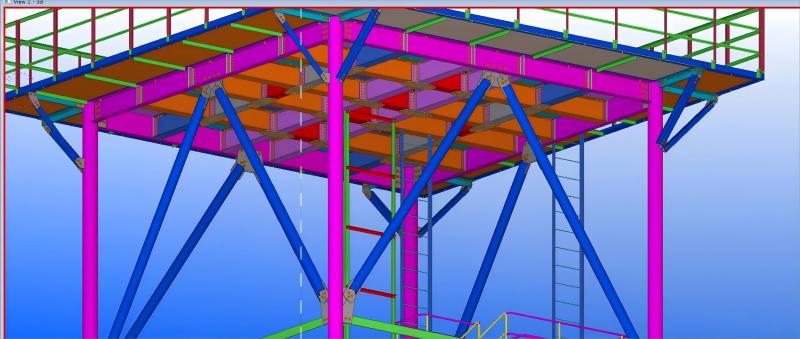

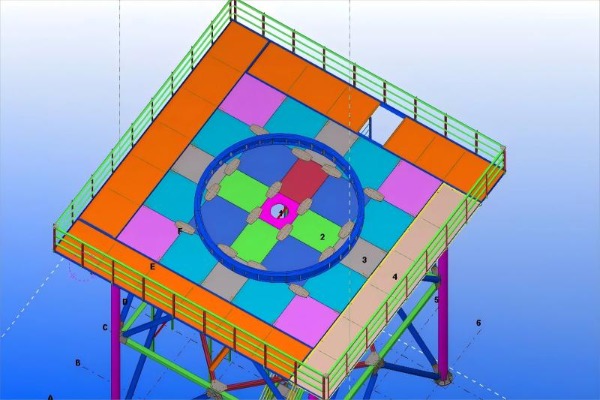

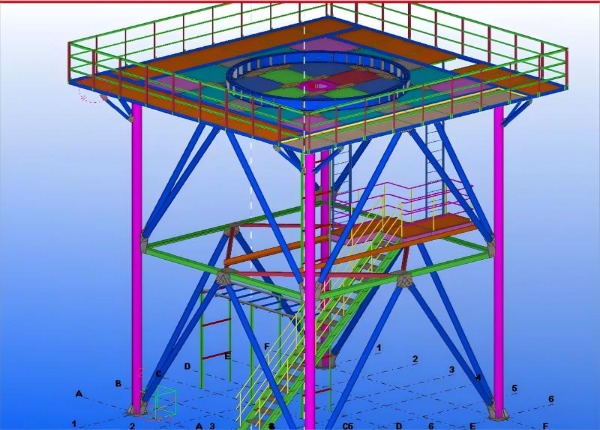

3. Optimización de la rigidez y el arriostramiento: El sistema estructural está diseñado para lograr la máxima rigidez torsional y lateral. Se analizan y optimizan patrones de arriostramiento avanzados (como el arriostramiento en K o en X) para garantizar una plataforma rígida y robusta que minimice la deflexión bajo cargas operativas.

5. Selección de materiales e integridad de la fabricación

La elección de los materiales y la calidad de la fabricación son cruciales para hacer realidad el diseño teórico.

1. Acero de alta resistencia: El uso de aceros de alta resistencia y baja aleación (por ejemplo, Q345, Q420) permite obtener elementos más delgados y ligeros que mantienen una alta rigidez, lo que contribuye a una relación resistencia-peso favorable y un buen rendimiento dinámico.

2. Conexiones atornilladas frente a conexiones soldadas: Si bien la soldadura ofrece conexiones perfectas, el atornillado de alta resistencia en juntas críticas ensambladas en campo permite un pretensado preciso, lo que puede mejorar la amortiguación y la integridad estructural al minimizar el deslizamiento en conexiones semirrígidas.

3. Galvanizado en caliente (HDG): Más allá de la protección contra la corrosión, un recubrimiento HDG uniforme y de alta calidad garantiza la preservación a largo plazo de las características de la superficie y la geometría de la sección transversal, que son esenciales para mantener el rendimiento aerodinámico previsto.

Conclusión: Una sinfonía de ingeniería para el rendimiento invisible

Lograr la ausencia total de interferencias en una torre de radar es un esfuerzo multidisciplinario que combina la ingeniería civil, mecánica y aerodinámica. Comienza con una comprensión profunda de las fuerzas dinámicas en juego, continúa con un modelado sofisticado y la optimización de la forma de la estructura, y finaliza con la implementación estratégica de tecnologías de amortiguación. Al controlar rigurosamente la vibración y el balanceo estructurales, los ingenieros crean una plataforma que no es simplemente una estructura de soporte, sino una extensión perfecta del propio radar, lo que le permite operar con la precisión milimétrica que exigen los sistemas críticos modernos. En este campo de alta exigencia, una torre estable es la garante silenciosa de la integridad de los datos.
