Precisión y reducción de desperdicios: cómo el corte CNC transforma los costos de producción de torres de acero angulares

Durante décadas, la fabricación de torres de celosía de acero angular ha sido una piedra angular de la infraestructura global. Sin embargo, dentro de la fábrica, se ha estado desarrollando una revolución silenciosa, impulsada por la precisión digital. La transición del corte manual basado en plantillas a Control numérico por computadora (CNC) El corte por plasma y oxicorte está transformando radicalmente la economía de producción de estas estructuras críticas. Este cambio no se limita a la automatización, sino que supone una reestructuración estratégica que aborda directamente dos de los principales factores de coste de la fabricación: el desperdicio de material y el retrabajo intensivo. Este blog analiza cómo la tecnología CNC genera ahorros significativos al dominar la precisión y optimizar el uso del material.

El cuello de botella tradicional: ineficiencia manual y desperdicio oculto

Para apreciar la transformación, es necesario comprender las limitaciones de los métodos tradicionales. La fabricación tradicional dependía del diseño manual, antorchas portátiles y plantillas físicas. Este proceso introducía múltiples ineficiencias:

1. Desperdicio de material: El anidamiento manual (la disposición de las piezas en una placa de acero) no era óptimo. Los operadores a menudo dejaban espacios anchos sin usar entre las piezas para compensar las tolerancias de corte manual y facilitar la manipulación

2. · Acumulación de inexactitudes y tolerancias: El corte manual resultó en una calidad de borde inconsistente, una variación excesiva del ancho de corte e imprecisiones dimensionales. Estos pequeños errores en los componentes individuales se agravaban durante el ensamblaje, lo que ocasionaba costosos problemas de ajuste, retrabajo forzado y tiempos de soldadura más largos.

3. · Alto procesamiento secundario: Los bordes cortados ásperos y llenos de escoria provenientes de la operación manual requerían de un pulido y mecanizado intensivos antes de que los componentes pudieran usarse para soldadura o atornillado de precisión, lo que agregaba horas de trabajo sin valor agregado.

La ventaja del CNC: un enfoque digital para la fabricación

El corte CNC reemplaza la destreza manual con la fidelidad digital. Una máquina controlada por computadora ejecuta una trayectoria de corte programada con excepcional precisión y repetibilidad. En la producción de torres angulares de acero, esto se refleja en tres pilares fundamentales de ahorro de costos.

Pilar 1: Optimización de la anidación: maximización del rendimiento del material

Esta es la fuente más directa de ahorro. El software de anidamiento avanzado es el motor de la operación.

1. · Eficiencia algorítmica: El software analiza la biblioteca de piezas necesarias (placas de refuerzo, ángulos de clip, placas base) y las organiza algorítmicamente en una placa base de tamaño estándar para lograr la mayor utilización posible del material. Considera la rotación de piezas y el corte de línea común (compartir una ruta de corte entre dos piezas adyacentes).

2. · Resultado: La optimización del anidamiento puede aumentar el rendimiento del material de un 75-80 % típico con métodos manuales a un 85-95 % con CNC. Para un proyecto de torre de gran volumen que consume cientos de toneladas de placa, esta reducción en la chatarra de acero representa una disminución directa y sustancial en los costos de adquisición de materia prima

Pilar 2: Corte de precisión: eliminación de la repetición del trabajo y habilitación de DFMA

La precisión CNC transforma la calidad del componente de una variable a una constante.

1. · Precisión dimensional: Los sistemas CNC mantienen habitualmente tolerancias de ±0,5 mm o mejores, en comparación con ±2 mm o más manualmente. Esta precisión es fundamental para los patrones complejos de múltiples orificios en las placas de refuerzo de conexión de la torre

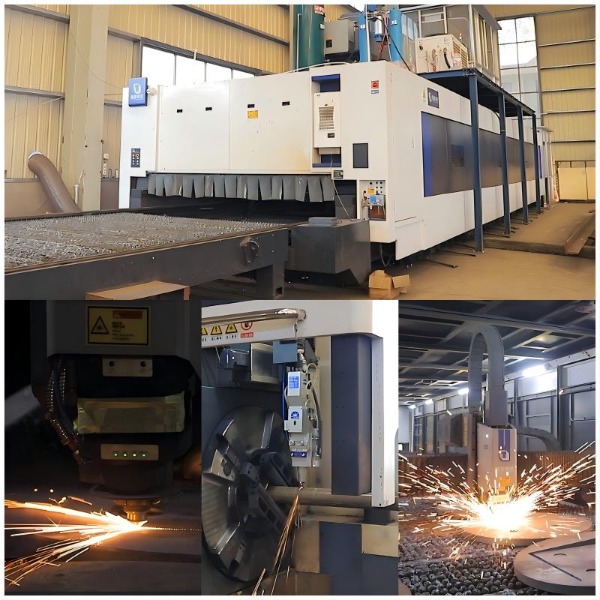

2. · Calidad de borde superior: Los modernos sistemas de plasma CNC con tecnología de plasma de alta precisión producen cortes con calidad cercana al láser, con mínima escoria y un borde recto. Los sistemas de plasma y oxicorte de alta definición son excelentes para cortar las placas más gruesas utilizadas en las bases de las torres. Esta precisión elimina o reduce drásticamente la necesidad de rectificado de bordes.

3. · Diseño habilitador para fabricación y ensamblaje (DFMA): Este nivel de precisión repetible permite a los ingenieros diseñar componentes con orificios listos para atornillar e interfaces de ajuste preciso. Los componentes llegan a la estación de ensamblaje listos para atornillar o soldar, lo que reduce drásticamente el tiempo de montaje y ajuste. Esta es la base de una producción en taller eficiente y de alta calidad.

Pilar 3: Integración de procesos y producción basada en datos

El corte CNC no funciona de forma aislada; se integra perfectamente en un flujo de trabajo digital.

1. · Directo del modelo a la máquina: Las rutas de corte se generan directamente desde el modelo estructural 3D (por ejemplo, Tekla, AutoCAD Advance Steel), lo que elimina la necesidad de dibujar manualmente y el riesgo asociado de errores de traducción.

2. · Marcado automatizado: Muchas mesas CNC integran marcadores de punzón o trazado. Pueden grabar automáticamente números de pieza, códigos de ensamblaje y líneas centrales en la placa, lo que agiliza la identificación de piezas y la logística de ensamblaje posterior

3. · Programación de producción predecible: Con velocidades de corte conocidas y consistentes, los gerentes de producción pueden programar con precisión el flujo de trabajo desde la mesa de corte hasta la soldadura y la galvanización, mejorando el rendimiento general del taller.

Cuantificación de la transformación de costos: un análisis comparativo

Conclusión: La precisión como nueva base de la competitividad

En la fabricación de torres angulares de acero, donde los costos de material pueden representar el 50% del total del proyecto y la mano de obra es especializada y costosa, el corte CNC ya no es un lujo: es un requisito fundamental para la competitividad. Al dominar optimización del anidamiento y precisión de corte La tecnología CNC convierte directamente los diseños digitales en ahorros físicos. Transforma la placa de acero, de un producto con desperdicio inherente, en un activo gestionado con precisión, y transforma el trabajo en taller de una función de corrección y adaptación a una de ensamblaje con valor añadido.

Para los fabricantes, invertir en tecnología CNC implica invertir en márgenes predecibles, reducir los desperdicios y ofrecer la capacidad de presentar ofertas competitivas en proyectos complejos. Para toda la industria, eleva el estándar de calidad y eficiencia, garantizando que la infraestructura crítica de la que dependemos se construya de forma más inteligente, rápida y sostenible. En el afán por construir redes más robustas, la precisión en la fábrica es tan crucial como la resistencia del propio acero.
