Cómo especificar los requisitos de carga de viento y hielo para torres monoposte de acero en regiones montañosas.

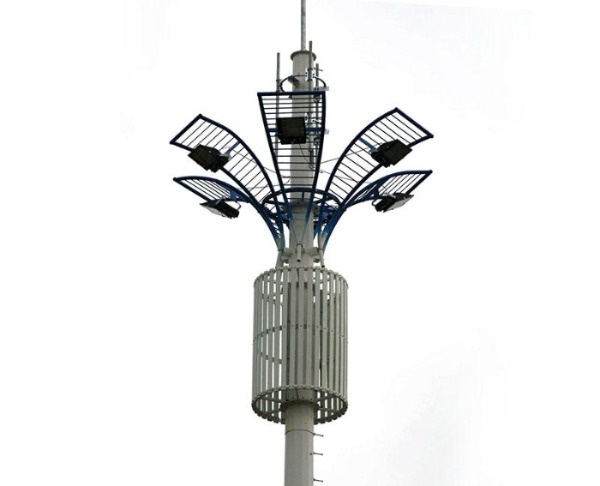

Especificación de los requisitos de carga de viento y hielo para torres monoposte de acero En las regiones montañosas se requiere un enfoque de ingeniería sistemático que tenga en cuenta las condiciones microclimáticas y topográficas únicas que se encuentran en las elevaciones más altas. A diferencia de las instalaciones en terrenos llanos, las torres en zonas montañosas se enfrentan a velocidades de viento aceleradas, formación concentrada de hielo y combinaciones de cargas ambientales más extremas que exigen una especificación precisa durante la fase de diseño.

Esta guía proporciona un marco integral para que ingenieros, compradores y planificadores de redes determinen con precisión los parámetros de carga específicos del sitio, los ajusten a las normas aplicables y garanticen que la torre sea estructuralmente adecuada para su vida útil prevista.

Marco regulatorio y normas aplicables

El documento fundamental para las estructuras de soporte de antenas en Norteamérica y muchas jurisdicciones internacionales es la norma ANSI/TIA-222-H, Norma Estructural para Estructuras de Soporte de Antenas y Antenas, publicada en 2017 y vigente desde el 1 de enero de 2018. Esta revisión sustituyó a la norma TIA-222-G e introdujo actualizaciones significativas que afectan directamente a las instalaciones en zonas montañosas. El Código Internacional de la Construcción (IBC) hace referencia a la norma TIA-222-H para estructuras de soporte de antenas y antenas, lo que hace que su adopción sea prácticamente obligatoria en la mayoría de las jurisdicciones de EE. UU.

Para las cargas de hielo meteorológicas y atmosféricas, la norma ASCE/SEI 7-22 proporciona el marco subyacente, que incluye mapas de viento, mapas de hielo y metodologías de ajuste topográfico. La norma TIA-222-H incorpora los mapas de viento de la norma ASCE 7-16 con velocidades máximas de viento basadas en la categoría de riesgo, además de disposiciones mejoradas para los efectos topográficos. El Código Internacional de Construcción (IBC) de 2018 adopta la norma ASCE 7-16 para las disposiciones sobre viento, creando una cadena de estándares coherente desde los códigos de construcción hasta las normas específicas para torres.

En China y otros mercados asiáticos, el enfoque de diseño equivalente sigue la norma GB 50009, el Código de Cargas para el Diseño de Estructuras de Edificios. La especificación requiere velocidades máximas del viento con un período de retorno de 50 años, convertidas a presión básica del viento (kN/m²) a partir de datos meteorológicos locales. Pekín especifica 0,45 kN/m² para un período de retorno de 50 años, mientras que Guangzhou requiere 0,50 kN/m². Para emplazamientos de montaña sin datos fiables, la norma china recomienda un multiplicador conservador: adoptar 1,1 veces la velocidad del viento de un terreno llano cercano, no inferior a 25 m/s.

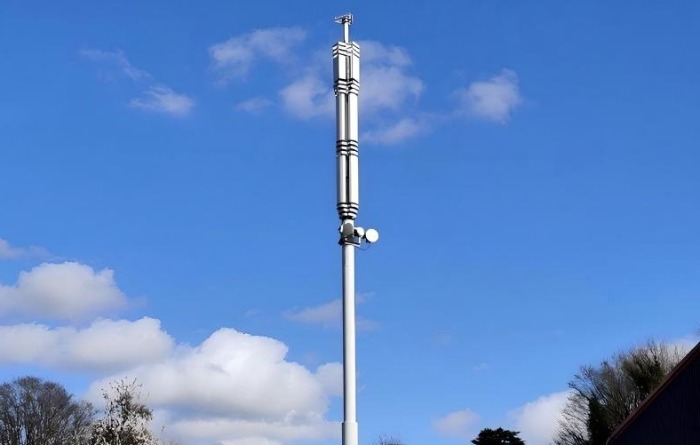

Parámetros específicos del emplazamiento para torres de vigilancia de montaña

La norma TIA-222-H establece cuatro parámetros de diseño principales específicos para cada emplazamiento, que permiten determinar correctamente las cargas actuantes.

Categoría de riesgo: La categoría de riesgo de la estructura (I-IV) determina los requisitos mínimos de carga de viento, hielo y sismo. La categoría de riesgo II es la predeterminada para las telecomunicaciones comerciales, donde la interrupción del servicio es aceptable. Sin embargo, las torres de montaña que dan soporte a redes de seguridad pública, comunicaciones de emergencia o infraestructura crítica pueden requerir la categoría de riesgo III, que exige velocidades de viento más altas y mayores factores de seguridad.

Cargas ambientales: La norma TIA-222-H especifica velocidades máximas del viento (ráfagas de 3 segundos) y espesores de hielo derivados de los mapas ASCE 7, basados en modelos informáticos y observaciones empíricas. Antes de la norma TIA-222-F (2005), no existían requisitos explícitos sobre la carga de hielo, lo que hacía que las estructuras más antiguas fueran particularmente vulnerables en regiones montañosas propensas a la formación de hielo.

Categoría de exposición del sitio: Esta clasificación determina el multiplicador de carga de viento en función de la rugosidad de la superficie del terreno y la presencia de obstáculos, vegetación e instalaciones construidas cercanas. Para instalaciones en crestas y cumbres montañosas, se aplica la Categoría de Exposición C (terreno abierto con obstáculos dispersos por debajo de 9 metros). La Categoría de Exposición D, para superficies de agua sin obstáculos, es relevante para instalaciones en zonas montañosas costeras.

Categoría topográfica del sitio: Los emplazamientos montañosos requieren ajustes topográficos, ya que los cambios abruptos del terreno pueden aumentar significativamente la velocidad del viento con respecto a la velocidad básica derivada de los mapas ASCE 7. Esta categoría considera los efectos de aceleración del viento producidos por colinas, crestas y escarpes aislados. Según TIA-222-H, existen tres metodologías disponibles: simplificada, rigurosa y específica para cada emplazamiento.

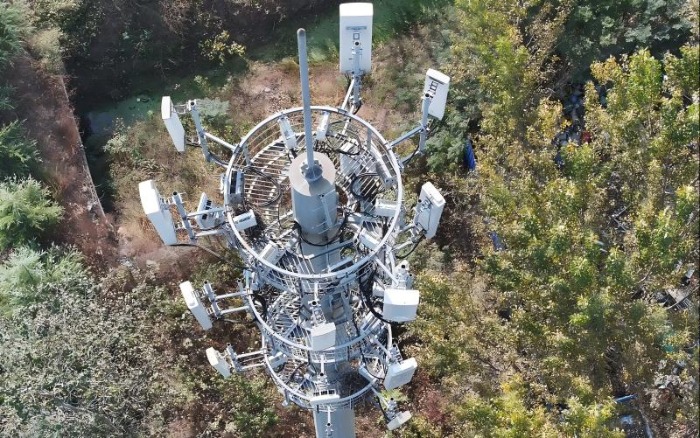

Determinación de las cargas de viento específicas del sitio

Paso 1: Determinar la velocidad máxima del viento. Las velocidades del viento en el mapa TIA-222-H se basan en velocidades máximas (no nominales) de ráfagas de viento de 3 segundos, con mapas separados para las categorías de riesgo II, III y IV. Estos mapas utilizan el doble de estaciones de reporte y períodos de registro más largos que las revisiones anteriores, con simulaciones mejoradas del modelo de huracán.

Paso 2: Aplicar el factor topográfico Kzt. Kzt tiene en cuenta el aumento de velocidad del viento debido a la aceleración del terreno. El factor topográfico del capítulo 26.8 de la norma ASCE 7 aparece directamente en la ecuación de presión de velocidad.

El factor se calcula de la siguiente manera:
Kzt = (1 + K₁ + K₂ + K₃)²

Cada variable corresponde a la geometría del terreno y a la ubicación del edificio:

• K₁ tiene en cuenta el tipo de accidente geográfico (colina, cresta o escarpa) y la velocidad máxima.

• K₂ se ajusta a la distancia de la estructura a la cresta.

• K₃ se ajusta a la altura de la estructura sobre el terreno local.

Kzt se aplica solo cuando se cumplen los siguientes criterios: la estructura está en la mitad superior de una colina o cresta o cerca de la cima de un escarpe; la relación entre la altura y la longitud de la característica (H/Lh) es de al menos 0,2; y la altura de la característica H es de al menos 15 pies para la Exposición C o D, o 60 pies para la Exposición B.

La ecuación de presión de velocidad TIA-222-H incorpora directamente los efectos topográficos. El coeficiente de presión de velocidad Kzt modifica la velocidad básica del viento en función del aumento de velocidad del viento derivado de la topografía. Para terrenos planos o con pendiente suave, Kzt se establece por defecto en 1,0, lo que significa que no se realiza ningún ajuste de la presión de velocidad.

Paso 3: Aplicar el coeficiente de exposición Kz. El coeficiente de exposición, basado en la categoría de exposición, tiene en cuenta la variación de la velocidad del viento con la altura sobre el suelo. Para zonas montañosas, la categoría de exposición C es la más común, y también se considera la rugosidad del terreno y la irregularidad de la superficie para cada dirección del viento, tal como se define en el capítulo 26.7 de la norma ASCE 7.

Paso 4: Aplicar el factor de direccionalidad del viento Kd. Kd tiene en cuenta la probabilidad reducida de que los vientos máximos provengan de la dirección que produce la carga máxima sobre la estructura. Para torres de celosía, los valores típicos oscilan entre 0,85 y 0,95.

Paso 5: Aplicar el factor de elevación del terreno Ke. La norma TIA-222-H añadió un factor de elevación del terreno para compensar la menor densidad del aire a mayor altitud. Este factor refleja que el aire menos denso ejerce una presión menor que la que se obtiene con las suposiciones atmosféricas estándar utilizadas para elaborar los mapas de viento. Para torres situadas por encima de los 3000 pies de altitud, este efecto es significativo y debe tenerse en cuenta.

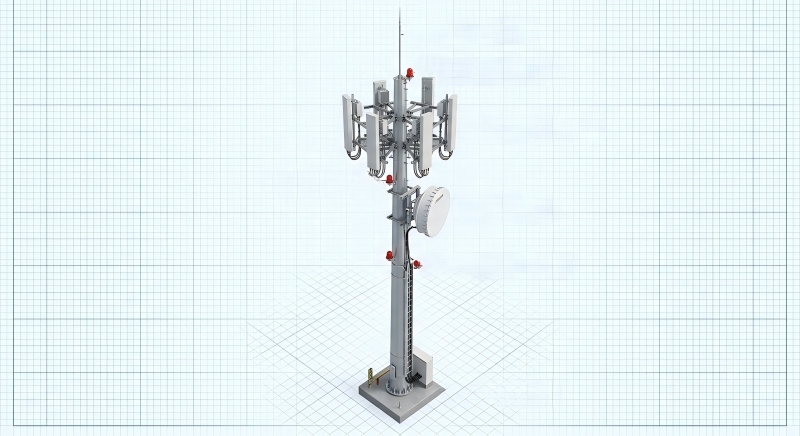

Determinación de los requisitos de carga de hielo

Las cargas de hielo se determinan utilizando el volumen o el área de la sección transversal del hielo transparente que se forma en todas las superficies expuestas de los elementos estructurales, componentes y accesorios. Los mapas de espesor de hielo de la norma ASCE 7 proporcionan el espesor de hielo de diseño para una ubicación determinada, determinado mediante el ajuste de la distribución de Pareto generalizada a partir de muestras de espesor de hielo extremo.

En las regiones montañosas propensas a la formación de hielo, es fundamental comprender el mecanismo específico de acumulación de hielo. El hielo transparente proveniente de la lluvia helada, el hielo escarchado por la acumulación en las nubes y la nieve húmeda producen distribuciones de densidad diferentes. El factor determinante suele ser la combinación más alta de espesor de hielo y velocidad del viento probable.

La norma TIA-222-H especifica que la combinación de cargas de hielo representa una condición de carga vertical máxima con un factor de carga muerta de 1,2 para garantizar la estabilidad general y la resistencia adecuada de los elementos. A diferencia de las cargas de viento, no se requieren condiciones de carga muerta mínima para el caso de carga de hielo.

Dos combinaciones de carga de hielo generalmente rigen el diseño de monopolos. La primera es una condición de espesor máximo de hielo con una velocidad del viento correspondiente, que produce la carga vertical máxima. El segundo es un menor espesor del hielo con mayor velocidad del viento simultánea , que puede determinar la carga lateral máxima. Ambas deben tenerse en cuenta, ya que la condición determinante depende de la relación de aspecto de la estructura, la esbeltez de los elementos y la configuración de la cimentación.

Dado que el mapa de hielo ASCE 7 indica un único espesor de hielo para una ubicación determinada, abarca inherentemente ambas condiciones de carga. Esto se logró especificando el espesor máximo de hielo con una velocidad del viento calculada equivalente, determinada de manera que se obtuviera la condición de carga lateral predominante.

En las instalaciones de mástiles arriostrados en montaña (incluidas las torres meteorológicas para el desarrollo de energía eólica, que a menudo superan los 100 m), la carga extrema de hielo puede determinar la estabilidad y los requisitos de resistencia. El peso del hielo y la presión del viento se combinan, aumentando la tensión de los arriostramientos e imponiendo grandes fuerzas descendentes sobre el mástil. Este efecto es particularmente agudo en los monopostes ubicados en cimas expuestas, donde la torre queda totalmente expuesta sin protección de las estructuras adyacentes.

Combinaciones de carga y factores de seguridad

La norma TIA-222-H emplea principios de diseño de resistencia última. Deben considerarse las siguientes combinaciones de carga, con los factores de carga apropiados:

El requisito de torsión y balanceo establecido en la norma TIA-222-H debe mantenerse con velocidades de viento operativas de 70 mph (aproximadamente 113 km/h). La torsión y el balanceo de la torre en todas las alturas de montaje de la antena deben determinarse mediante métodos analíticos y registrarse en el análisis formal de esfuerzos.

La constante de 0,00256 en la fórmula de presión-velocidad presupone una atmósfera estándar a nivel del mar. Para emplazamientos a gran altitud, debe utilizarse el factor de elevación del terreno (Ke) para compensar la menor densidad del aire a esa altura.

Consideraciones de diseño específicas para la montaña

Aumento de la velocidad del viento topográfico. Las velocidades máximas del viento en las cimas de las crestas pueden ser de 1,5 a 2 veces mayores que las del viento en terrenos llanos cercanos debido a la aceleración del flujo, pudiendo aumentar la velocidad del viento hasta 1,64 veces en las crestas de las colinas. La metodología ASCE 7 contempla este fenómeno mediante el factor Kzt, que debe aplicarse siempre que la ubicación del sitio se encuentre dentro de la mitad superior de un accidente geográfico que cumpla con los criterios de altura y relación altura/longitud especificados.

Interacción entre el microclima y el terreno. Las cadenas montañosas generan complejos patrones de circulación a mesoescala. La canalización entre crestas, la elevación orográfica y los flujos térmicos en los valles crean regímenes de viento localizados que superan las velocidades de diseño regionales. Los ingenieros deben obtener estudios de viento específicos para cada emplazamiento en las grandes instalaciones, en lugar de basarse únicamente en los mapas ASCE 7. Para infraestructuras críticas, pueden ser necesarias simulaciones de dinámica de fluidos computacional (CFD) o ensayos en túnel de viento.

Escenarios simultáneos de hielo y viento. Los episodios de hielo intenso suelen coincidir con vientos moderados, mientras que los vientos fuertes generalmente ocurren sin una acumulación significativa de hielo. La condición determinante para la resistencia a la flexión del monoposte podría ser la combinación de hielo ligero y viento fuerte, mientras que la condición determinante para la capacidad de elevación de la cimentación podría ser el caso de hielo intenso y viento débil. Los microclimas de montaña pueden generar ambos escenarios, y ambos deben evaluarse.

Desprendimiento de hielo y desequilibrio. A medida que el hielo se acumula de forma desigual en la torre y las antenas, el desprendimiento o la fusión posterior generan una carga desequilibrada temporal. Esta condición dinámica debe tenerse en cuenta en los puntos de conexión. El comentario de la norma TIA-222-H aclara que la variación en las cargas muertas es insignificante en comparación con el método aproximado para determinar el peso del hielo en condiciones extremas. Sin embargo, la distribución no uniforme del hielo no puede ignorarse en el análisis estructural.

Propiedades dependientes de la altitud. La densidad del aire disminuye con la altitud, lo que reduce la transferencia de momento del viento a la estructura. Este factor (Ke) compensa parcialmente el aumento de la velocidad del viento de diseño en emplazamientos de montaña, un aspecto que suele pasarse por alto en las especificaciones simplificadas.

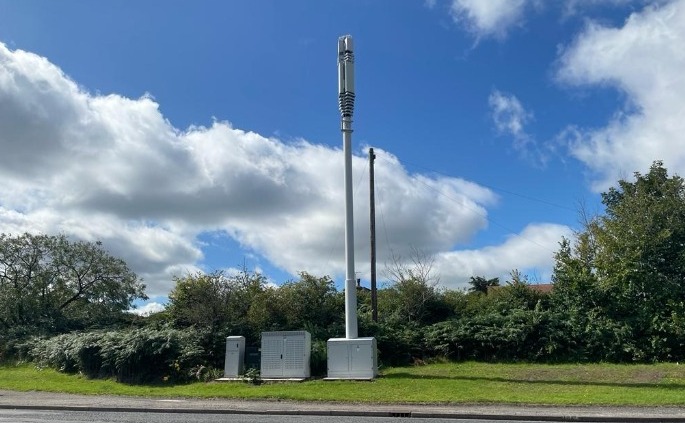

Diseño de cimientos para monopostes de montaña

El diseño de cimentaciones requiere considerar factores de carga adicionales aplicados a las cargas muertas. Tanto el peso del suelo directamente apoyado sobre la cimentación como el peso de la propia cimentación se consideran cargas muertas para la combinación de cargas en cuestión, con un factor de carga de 1,2 o 0,9.

El peso del suelo fuera del perímetro de la cimentación que resiste las reacciones de elevación o vuelco se considera una resistencia nominal del suelo con un factor de resistencia de 0,75, según lo especificado en la Sección 9.4 de TIA-222-H. Para aplicaciones de mástiles arriostrados, existe una situación particular en la que solo se requiere una combinación de carga muerta máxima con un factor de carga muerta de 1,2; las reacciones de anclaje de cada combinación de carga deben considerarse para el diseño del anclaje del arriostramiento.

Las cimentaciones en roca de montaña, las cimentaciones superficiales protegidas contra las heladas para terrenos estacionalmente congelados y los pilotes hincados para sitios empinados e inaccesibles deben diseñarse para la mayor de las combinaciones de carga calculadas. El estudio geotécnico debe considerar la reptación del suelo en pendientes, la profundidad de congelación y el potencial de asentamiento diferencial.

Garantía de calidad y verificación

Las especificaciones proporcionadas a los fabricantes deben incluir las coordenadas del sitio, la velocidad básica del viento, la categoría de riesgo, la categoría de exposición, la categoría topográfica, el espesor de hielo de diseño, la velocidad del viento simultánea con el hielo, la elevación del terreno, el ajuste de la velocidad del viento calculado mediante Kzt y los parámetros del suelo para el diseño de la cimentación.

La verificación analítica debe incluir un análisis modal para confirmar que la frecuencia natural fundamental de la torre está suficientemente separada de las frecuencias de excitación para evitar vibraciones resonantes. Los estudios paramétricos deben considerar las variaciones en la dirección del viento y la incertidumbre en el espesor del hielo en el sitio. El análisis de esfuerzos del fabricante debe tener en cuenta todas las condiciones de carga especificadas, utilizando las combinaciones de carga TIA-222-H. El método del espectro de respuesta de la Sección 2.7 de TIA-222-H debe aplicarse para cargas sísmicas en zonas de montaña activas.

Errores comunes en las especificaciones que se deben evitar

Ignorando el Kzt topográfico: Utilizar Kzt = 1.0 para emplazamientos situados en cimas de colinas o crestas puede subdimensionar los monopostes en un 30 % o más. La norma TIA-222-H exige la aplicación del factor topográfico cuando la estructura se encuentra en la mitad superior de un accidente geográfico que cumpla los requisitos. Una omisión incorrecta puede deberse a la utilización de mapas de viento de terreno plano adyacente de proyectos anteriores.

Especificación insuficiente de las cargas de hielo: Las regiones montañosas suelen presentar espesores de hielo superiores a los de los mapas ASCE 7 debido a los efectos localizados de las nubes orográficas y a la formación de hielo atmosférico a mayor altitud. El espesor de hielo de diseño para el monitoreo debe verificarse con datos meteorológicos locales, cuando estén disponibles.

Supervisión de un único caso de carga: Utilizar únicamente el espesor máximo de hielo con la velocidad del viento correspondiente, ignorando la combinación de hielo reducido y vientos fuertes, puede resultar en una capacidad lateral y una resistencia al vuelco de la cimentación insuficientes. Para monopostes altos y esbeltos en zonas de formación de hielo moderada, el escenario de hielo reducido puede determinar la carga lateral y debe evaluarse.

Conclusión

La especificación de cargas de viento y hielo para torres monoposte de acero en regiones montañosas requiere la aplicación sistemática de TIA-222-H, ASCE 7 y las normas locales pertinentes, prestando especial atención a la velocidad del viento según la topografía del sitio, la determinación realista del espesor del hielo y las combinaciones de cargas integrales. Siguiendo la metodología descrita en esta guía, los ingenieros y los responsables de compras pueden garantizar que las torres sean estructuralmente adecuadas para el entorno de montaña y que tengan el tamaño apropiado para evitar costos excesivos de materiales. La inversión en una especificación precisa se traduce directamente en una infraestructura segura, confiable y rentable que soporta los desafíos únicos de las instalaciones a gran altitud.
