Postes de acero de baja tensión: Desmitificando el diseño, la fabricación y la defensa contra la corrosión

Postes de acero para servicios públicos se están convirtiendo rápidamente en la piedra angular de las redes de distribución eléctrica de baja tensión (BT) modernas y resilientes. Su dominio se debe no solo a sus ventajas sobre el hormigón, sino también a la sofisticada ingeniería de su estructura, fabricación y, fundamentalmente, a su protección contra la corrosión. Profundicemos en el núcleo técnico de estos componentes esenciales de la red.

1. Diseño estructural: la forma sigue a la función y la fuerza

Los postes de servicios públicos de baja tensión están diseñados para soportar cargas complejas: peso vertical (conductores, equipos), presión horizontal del viento y posible acumulación de hielo. Los principales enfoques estructurales incluyen:

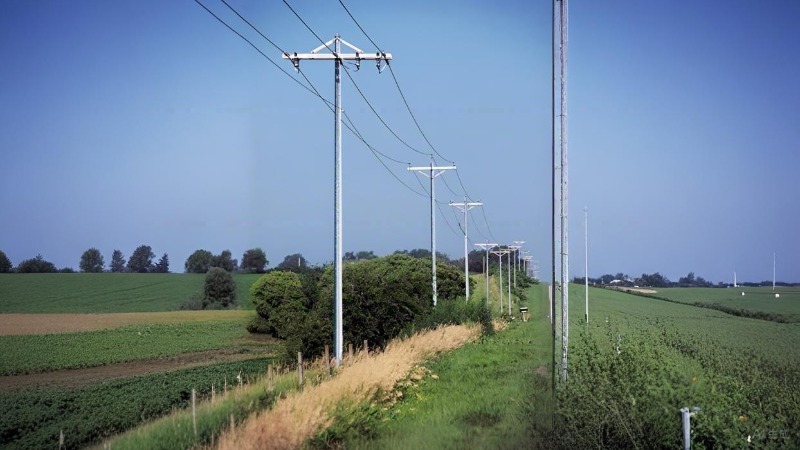

1. Monopolos cónicos: El diseño más común. El diámetro del poste y el grosor de la pared disminuyen gradualmente desde la base robusta (momento de flexión elevado) hasta la parte superior más ligera. Este diseño:

   1. -Optimiza el material: Utiliza acero sólo donde se necesita resistencia.

   2. -Mejora la estética: Crea un perfil elegante.

   3. -Mejora el rendimiento: La forma cónica canaliza eficientemente las cargas hacia la base.

2. Postes de múltiples secciones (combinados): Se utiliza para postes de gran altura o con requisitos de carga específicos. Las secciones (normalmente 2 o 3) se unen mediante:

   1. -Conexiones de brida: Placas de acero de alta resistencia soldadas a los extremos de cada sección y atornilladas. Requiere mecanizado y atornillado precisos. Ofrece alta resistencia y rigidez. Común para postes de mayor tamaño.

   2. -Conexiones de enchufe (junta deslizante): La sección superior tiene un extremo de diámetro reducido que encaja en la sección inferior. Se fija con pernos pasantes o pasadores de seguridad. Su instalación es más rápida, pero generalmente se utiliza para cargas más ligeras o alturas más cortas que las conexiones con brida.

3. Principio de diseño: La sección transversal (diámetro, espesor de la pared) se calcula meticulosamente basándose en:

   1. -Módulo de sección: Determina la resistencia del poste a los momentos de flexión provocados por el viento y las cargas del conductor.

   2. -Momento de inercia: Influye en la resistencia al pandeo.

   3. -Criterios locales de pandeo: Asegura que las delgadas paredes de acero no se doblen bajo compresión.

   4. -Límites de deflexión: Asegura que el poste no se doble excesivamente bajo carga, manteniendo espacios libres seguros entre los conductores.

2. Proceso de fabricación: Precisión de la placa al poste

La fabricación de calidad es fundamental para el rendimiento y la durabilidad. El proceso principal implica:

1. Selección y corte de materiales: Las placas de acero estructural de alta calidad (por ejemplo, ASTM A572 Grado 50) se cortan con precisión en formas trapezoidales utilizando cortadores láser o de plasma CNC.

2. Laminación: Las placas planas se alimentan a través de una serie de rodillos en una laminadora piramidal. El doblado progresivo transforma el trapezoide en una forma cónica o cilíndrica. El control de precisión garantiza una conicidad y redondez uniformes.

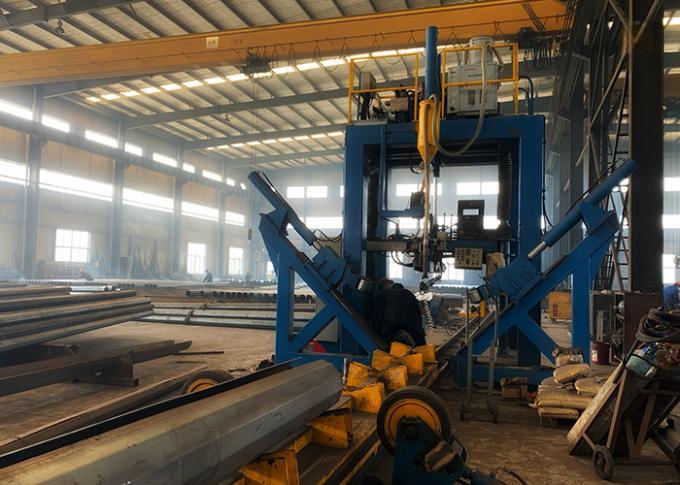

3. Soldadura longitudinal: Los bordes de la placa laminada se unen y se sueldan en toda su longitud mediante soldadura por arco sumergido (SAW). La SAW es la opción preferida para:

   1. -Penetración profunda: Crea una soldadura fuerte y uniforme en todo el espesor.

   2. -Altas tasas de deposición: Eficiente para costuras largas.

   3. -Excelente calidad y consistencia: Produce soldaduras suaves y sin escoria con mínimas salpicaduras debajo de una capa de fundente protector.

   4. -Control de calidad crítico: La integridad de la soldadura es fundamental. Se aplican procedimientos estrictos para el precalentamiento (si es necesario), los parámetros de soldadura (voltaje, corriente, velocidad) y la inspección posterior a la soldadura. Los ensayos no destructivos (END), como los ensayos ultrasónicos (UT) o los ensayos radiográficos (RT), detectan defectos internos (porosidad, falta de fusión, grietas).

4. Alisado y dimensionamiento: La carcasa soldada puede pasar a través de rodillos dimensionadores o enderezarse mediante prensas hidráulicas para garantizar una alineación perfecta y precisión dimensional.

5. Preparación final: Las placas base se sueldan para enterramiento directo o conexión con pernos de anclaje. Las placas superiores o los herrajes de conexión (bridas o conectores) se sueldan. Los orificios para el montaje del equipo se perforan con precisión.

6. Limpieza y preparación de superficies (fundamental para el recubrimiento): El poste se somete a una limpieza rigurosa:

   1. - Desengrasante: Elimina aceites y grasas.

   2. -Encurtido: El baño ácido elimina la cascarilla de laminación y el óxido.

   3. -Fluxing: Aplica una capa protectora (a menudo cloruro de amonio y zinc) para evitar la oxidación antes de galvanizar y promover la adhesión del zinc.

3. Protección contra la corrosión: la defensa vital

Proteger el acero de la intemperie es el factor más importante para garantizar décadas de servicio. Dos sistemas principales dominan los postes de baja tensión:

• 1. Galvanizado por inmersión en caliente (HDG): el estándar de oro

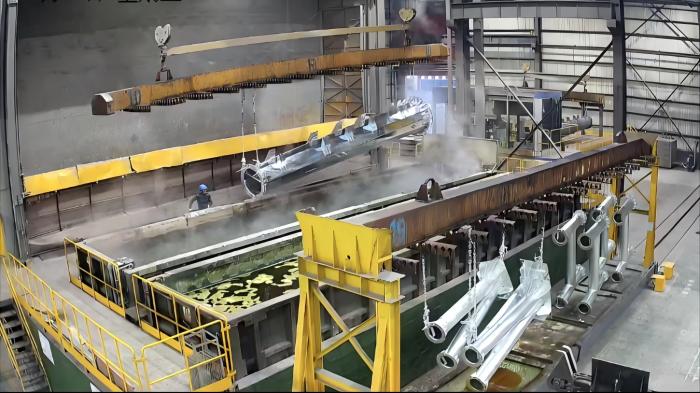

  • Proceso: El poste, cuidadosamente limpiado, se sumerge en un baño de zinc fundido (normalmente a ~450 °C/840 °F). Se produce una reacción metalúrgica que forma una serie de capas de aleación de zinc y hierro, rematadas con una capa de zinc puro.

  • Normas clave: ASTM A123/A123M es la principal especificación en Norteamérica para la galvanización de acero estructural. Establece:

    1. -Espesor del recubrimiento: Requisitos mínimos según el espesor del acero (p. ej., para acero >6 mm, el espesor mínimo promedio es de 85 µm / 3,4 milésimas de pulgada). El acero de mayor espesor generalmente requiere un recubrimiento más grueso.

    2. -Adherencia: El recubrimiento debe resistir pruebas específicas sin descascararse.

    3. -Apariencia: Especifica las condiciones de superficie aceptables.

  • Ventajas: Excepcionalmente duradero, de larga duración (más de 50 años típicos), proporciona protección catódica (de sacrificio) a bordes de acero expuestos o rayones, requiere poco mantenimiento.

  • Control de calidad: El espesor del recubrimiento se mide magnéticamente (p. ej., con un Elcometer) en múltiples puntos. La inspección visual verifica la uniformidad, la presencia de grumos, zonas desnudas e inclusiones de ceniza. La adherencia se comprueba mediante temple o martillado ligero.

• 2. Recubrimientos avanzados (recubrimiento de polímero/polvo):

  1. Proceso: Se aplica después del galvanizado (sistema dúplex) o directamente sobre acero especialmente preparado (menos común para la exposición a tierra). Generalmente, consiste en rociar polvo cargado electrostáticamente (epoxi, poliéster, poliuretano) sobre el poste, que posteriormente se cura en un horno, formando una película gruesa y continua.

  2. Ventajas: Amplia gama de colores (estética), excelente resistencia a los rayos UV, buena resistencia química y acabado liso. En un sistema dúplex, aumenta considerablemente la vida útil al proteger la capa de zinc.

  3. Aplicaciones: Cada vez más popular, especialmente en zonas urbanas donde la estética es fundamental, o combinado con HDG para una máxima protección. Los recubrimientos directos sobre acero requieren una preparación meticulosa de la superficie (p. ej., limpieza con chorro abrasivo hasta un perfil Sa 2.5) y se utilizan generalmente en secciones sobre el suelo o en entornos menos corrosivos que el HDG solo.

  4. Normas: Las normas ASTM como D4138 (adhesión), D3359 (adhesión cruzada), D714 (formación de ampollas), D4060 (abrasión) y D4585 (niebla salina) son relevantes para probar la calidad del recubrimiento.

Conclusión: Excelencia en ingeniería para la resiliencia de la red

La adopción generalizada de postes tubulares de acero en las redes de BT se basa en una sofisticada ingeniería estructural, una fabricación de precisión (en particular, soldaduras de alta integridad) y, lo más importante, en sistemas avanzados de protección contra la corrosión rigurosamente controlados. Comprender la interacción entre el diseño cónico o multisección, el robusto proceso de fabricación con énfasis en la calidad de la soldadura y la ciencia que sustenta recubrimientos como el galvanizado por inmersión en caliente (regido por normas como la ASTM A123) revela por qué estos postes ofrecen una longevidad, fiabilidad y un ciclo de vida superior. A medida que las redes se enfrentan a las crecientes demandas de la urbanización y las condiciones climáticas extremas, la excelencia técnica inherente al diseño, la fabricación y la protección contra la corrosión de los postes tubulares de acero garantiza que seguirán siendo un componente vital de nuestra infraestructura eléctrica durante las próximas décadas.
