Las torres de radar son estructuras de acero especializadas—normalmente de 15 a 50 metros de altura—que soportan los sistemas de radar de vigilancia utilizados por los controladores de tránsito aéreo para monitorear las posiciones, altitudes y velocidades de las aeronaves dentro del espacio aéreo terminal. Estas torres proporcionan el punto de observación elevado y sin obstrucciones necesario para que las antenas de radar logren cobertura con línea de visión sobre el terreno y los obstáculos.
A diferencia de la torre de control de tránsito aéreo del aeropuerto (ATCT), que se utiliza principalmente para la observación visual, la torre de radar es una estructura de soporte de equipos diseñada para cumplir estrictas normas estructurales (TIA-222-H/F/G), con una construcción de acero galvanizado por inmersión en caliente que garantiza 30–50 años de protección contra la corrosión en entornos aeroportuarios expuestos. Los sistemas de radar montados en estas torres—como el ASR-11 Digital Airport Surveillance Radar—proporcionan cobertura de vigilancia primaria de hasta 60 millas náuticas y cobertura de vigilancia secundaria de hasta 120 millas náuticas, formando la columna vertebral de la gestión moderna del tránsito aéreo.
· Las torres de radar son plataformas estructurales, no cabinas de control: Soportan antenas de radar, no controladores de tránsito aéreo. La torre de control (ATCT) proporciona observación visual; la torre de radar alberga el equipo de vigilancia.
· La altura es fundamental para la línea de visión: Las antenas de radar deben estar elevadas para lograr una cobertura sin obstrucciones sobre el terreno, edificios y otros obstáculos. Las alturas típicas de las torres de radar oscilan entre 15 y 50 metros, con alturas personalizadas disponibles.
· El ASR es el elemento principal del radar terminal: El Radar de Vigilancia Aeroportuaria (ASR) detecta y muestra la posición de las aeronaves (rumbo y distancia) dentro del área terminal, normalmente operando dentro de 40 a 60 millas náuticas (75 a 110 km) del aeropuerto.
· Radar primario frente a secundario: El radar primario detecta aeronaves mediante señales reflejadas (sin requerir cooperación de la aeronave); el radar secundario interroga los transpondedores de las aeronaves para obtener datos adicionales (identidad, altitud).
· Las normas estructurales son rigurosas: Las torres de radar deben cumplir con las normas estructurales ANSI/TIA-222-H/F/G, con consideraciones de diseño que incluyen cargas de viento (hasta ráfagas de 350 km/h durante 3 segundos), cargas de hielo y actividad sísmica.
· La galvanización por inmersión en caliente garantiza durabilidad: La galvanización conforme a ASTM A123 (recubrimiento de zinc de 85–100 μm) proporciona 30–50 años sin mantenimiento de protección contra la corrosión en entornos aeroportuarios adversos.
En el contexto del control de tránsito aéreo (ATC), una torre de radar es una estructura de soporte de acero—no una cabina de control ocupada—que eleva las antenas de radar de vigilancia hasta la altura necesaria para una cobertura efectiva con línea de visión. A diferencia de la conocida torre de control con paredes de vidrio (ATCT), donde los controladores observan visualmente las aeronaves, la torre de radar es una plataforma de equipos que soporta:
· Radar de Vigilancia Aeroportuaria (ASR): Detecta y muestra la posición de las aeronaves (rumbo y distancia) en el área terminal. El ASR normalmente opera en la banda E y puede detectar y rastrear aeronaves de manera fiable a altitudes inferiores a 25,000 pies (7,620 metros) dentro de 40 a 60 millas náuticas (75 a 110 km) del aeropuerto.
· Radar de Vigilancia de Ruta Aérea (ARSR) : Proporciona cobertura de mayor alcance (más de 250 millas náuticas) para los centros de control de tránsito aéreo en ruta.
· ASDE (Equipo de Detección de Superficie del Aeropuerto) : El disco giratorio en la parte superior de algunas torres que rastrea aeronaves y vehículos que se desplazan por la superficie del aeropuerto.
· Radar de Aproximación de Precisión (PAR) : Proporciona guía vertical y horizontal para las aeronaves durante la aproximación final.

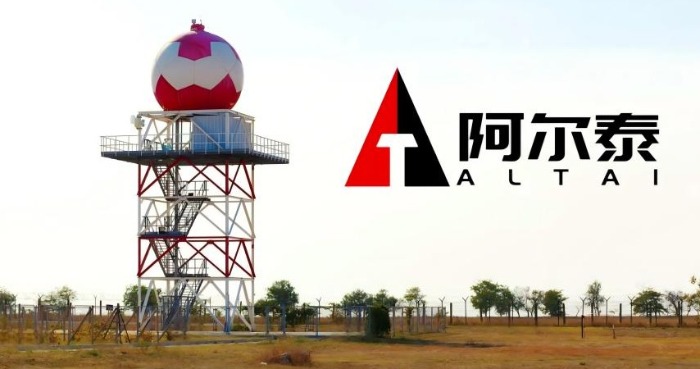

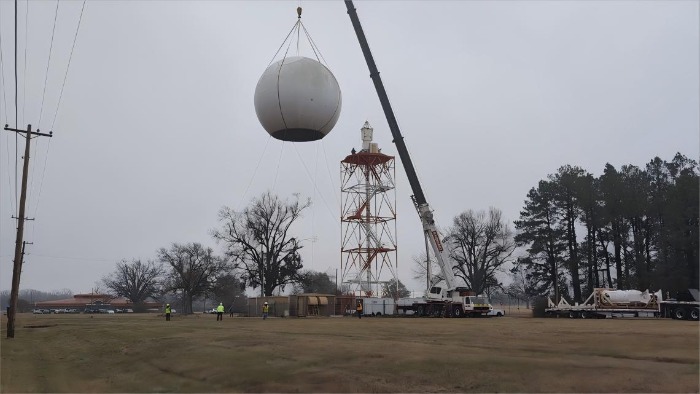

La propia torre del radar suele ser una estructura de celosía o monopolo, fabricada con acero de alta resistencia y galvanizada por inmersión en caliente para resistir la corrosión. Debe estar diseñada para soportar el peso de la antena del radar (que puede ser considerable: el sistema de antena ASR-11 pesa varias toneladas), resistir cargas extremas de viento y mantener una alineación precisa para garantizar la exactitud del haz del radar.

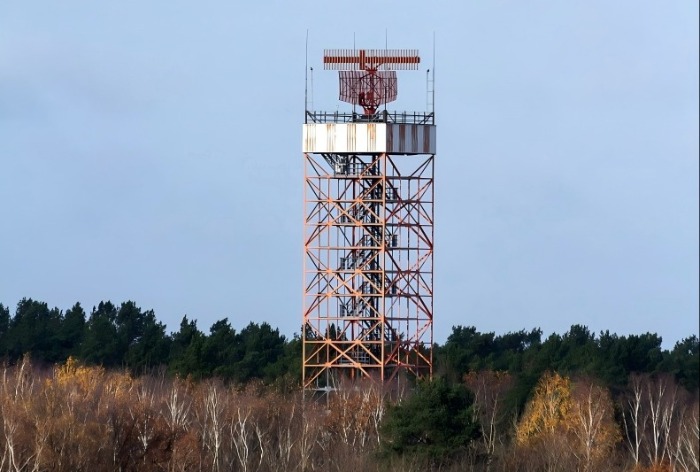

ASR es el radar principal utilizado para la vigilancia del área terminal. Proporciona a los controladores una visualización bidimensional de la posición de las aeronaves (distancia y azimut). ASR no no proporciona datos de elevación; la información de altitud proviene del radar secundario o de los informes de los pilotos.
Los sistemas ASR principales incluyen:
| Sistema | Alcance primario | Alcance secundario | Banda de frecuencia | Característica principal |
|---|---|---|---|---|
| ASR-7/ASR-8 | ~60 millas náuticas | ~60 millas náuticas | Banda E | Sistemas analógicos antiguos |
| ASR-9 | ~60 millas náuticas | ~60 millas náuticas | Banda E | Sistema estadounidense ampliamente desplegado |
| ASR-11 (DASR) | 60 millas náuticas | 120 millas náuticas | 2,7–2,9 GHz (banda S) | Digital, de nueva generación |
El Radar Digital de Vigilancia de Aeropuerto ASR-11 (DASR) es el estándar actual para el control de tránsito aéreo terminal de EE. UU. Cuenta con:
Cobertura de vigilancia primaria: 60 millas náuticas
Cobertura de vigilancia secundaria: 120 millas náuticas (radar secundario de vigilancia monopulso)
Frecuencia: 2.7–2.9 GHz (banda S)
Ancho de haz: 1.4° horizontal, 5° vertical
Potencia del transmisor: 25 kW de pico, 2.1 kW promedio
El ASR-11 proporciona una detección mejorada de aeronaves, menores costos de soporte y una mejor visualización meteorológica en comparación con sistemas anteriores.
ARSR proporciona vigilancia de largo alcance para los centros de control de tráfico aéreo en ruta. Su alcance de detección supera las 250 millas náuticas, cubriendo el vasto espacio aéreo entre aeropuertos. ARSR normalmente se instala en sitios de radar dedicados, no directamente en aeropuertos, y sus torres de soporte suelen ser más altas y robustas que las torres ASR.
ASDE rastrea aeronaves y vehículos que se desplazan en la superficie del aeropuerto: pistas, calles de rodaje y plataformas. El distintivo disco giratorio que se observa en algunas torres de control es ASDE, proporcionando a los controladores de tierra conocimiento de la situación en tiempo real de los movimientos en superficie. ASDE opera en frecuencias más altas (normalmente banda Ku) para obtener imágenes de alta resolución de la superficie aeroportuaria.
PAR proporciona guía precisa vertical y horizontal a las aeronaves durante las etapas finales de la aproximación. Normalmente se despliega en aeródromos militares y algunos aeropuertos civiles con requisitos de respaldo del sistema de aterrizaje instrumental (ILS).
Las torres de radar deben cumplir estrictas normas estructurales para garantizar la seguridad, fiabilidad y longevidad. La norma principal es ANSI/TIA-222 (actualmente revisión H), la Norma estructural para estructuras de soporte de antenas y antenas.
Los requisitos clave de diseño según TIA-222 incluyen:
| Parámetro de diseño | Requisito |
|---|---|
| Análisis de carga de viento | Mínimo 12 direcciones de viento (4 vientos en caras, 4 vientos en vértices, 6 vientos paralelos) |
| Carga de hielo | Diseño para el espesor de hielo especificado (por ejemplo, 1 pulgada de hielo con viento de 50 mph) |
| Categoría de exposición | Normalmente Categoría C (terreno abierto) |
| Límites de oscilación y desplazamiento | Según las especificaciones de TIA-222-H |
| Clase estructural | Clase II o superior |
| Diseño de cimentación | Diseñado para condiciones de suelo específicas del sitio y combinaciones de carga |
La torre debe diseñarse para soportar todas las antenas, líneas de transmisión y otros accesorios especificados bajo cargas de viento mínimas según lo especificado por TIA-222-H. Las velocidades de viento de diseño pueden alcanzar 350 km/h (ráfaga de 3 segundos) en entornos extremos.

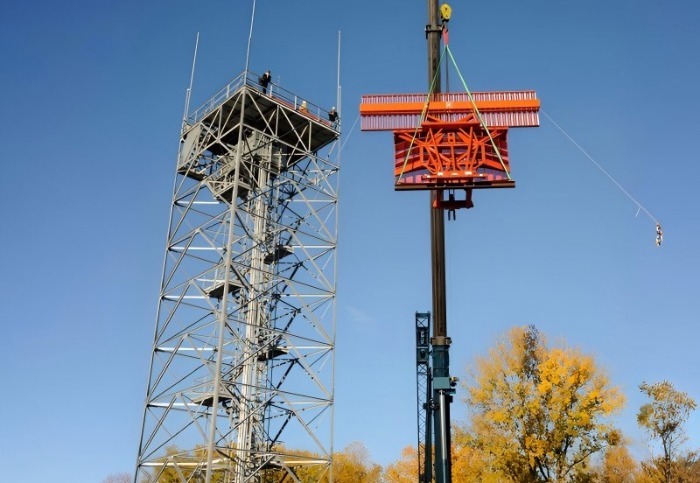

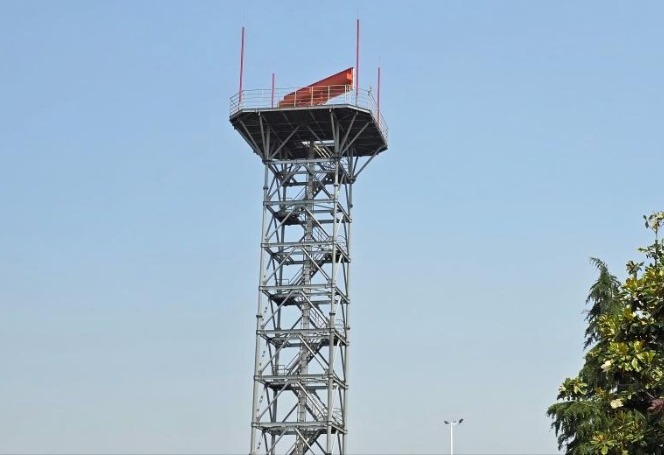

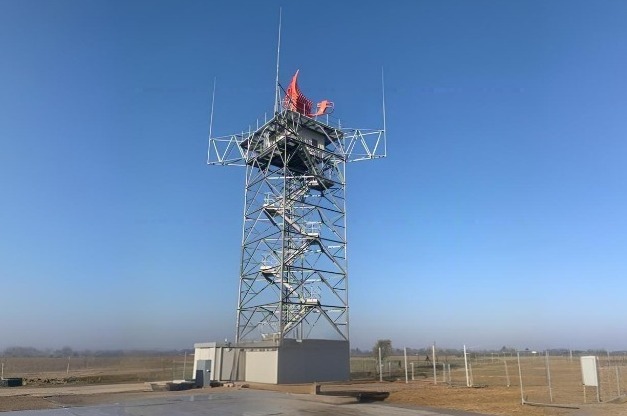

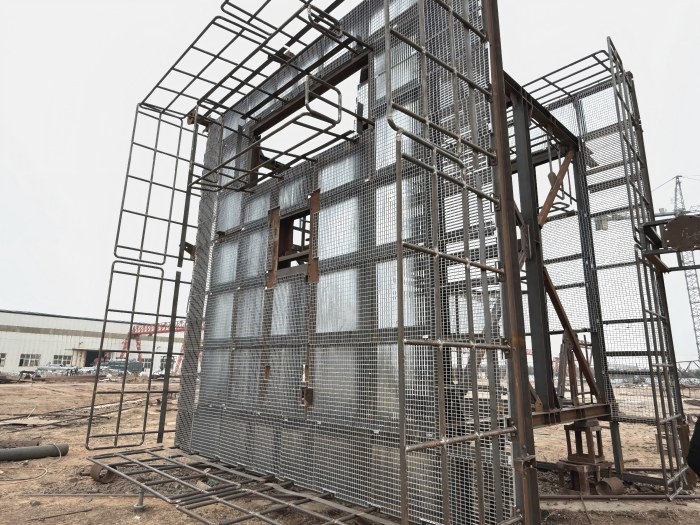

Las torres de radar suelen ser estructuras reticuladas (de cuatro patas o de tres patas) en lugar de monopolos, porque:
· Mayor capacidad de carga: Las torres reticuladas pueden soportar el gran peso de los sistemas de antenas de radar
· Menor deflexión: Las estructuras reticuladas presentan un mejor rendimiento bajo cargas críticas de viento
· Diseño abierto: Permite que el viento pase a través de la estructura, reduciendo la carga total de viento
· Construcción modular: Los componentes se envían en paquetes compactos y se ensamblan con conexiones atornilladas—no se requiere soldadura en campo

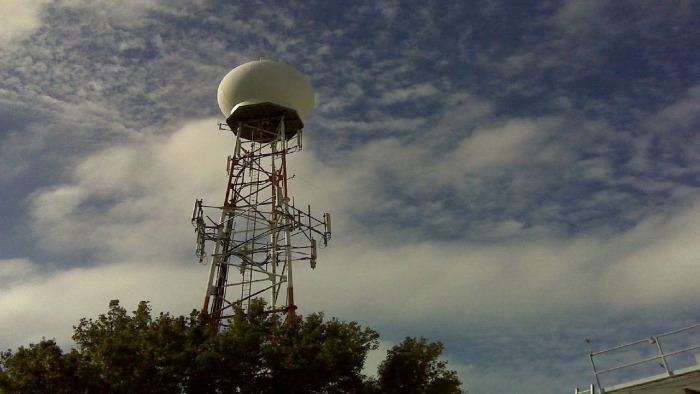

Sin embargo, los monopolos pueden utilizarse para instalaciones de radar más pequeñas o donde el impacto visual sea una preocupación.
La altura de la torre de radar se determina por la necesidad de una línea de visión sin obstrucciones entre la antena de radar y las aeronaves en el área de cobertura. Los criterios de emplazamiento de la FAA especifican que:
· Dentro de 2,500 pies del radar, ninguna estructura debe bloquear el haz del radar
· Más allá de 2,500 pies, las estructuras no deben bloquear el haz en más de 0.25 grados en elevación o azimut
· La altura efectiva del centro de fase de la antena suele ser de 25 pies por encima de la base de la antena, con incrementos de 10 pies disponibles para proporcionar visibilidad de línea de visión sobre el terreno circundante
Las alturas típicas de las torres de radar oscilan entre 15 y 50 metros, con alturas personalizadas disponibles para requisitos específicos del sitio.
Las torres de radar suelen fabricarse con acero de alta resistencia (Q345B/A572 Gr50 o equivalente) y se protegen mediante galvanizado en caliente según ASTM A123 con un espesor de recubrimiento de zinc de 85–100μm. Esto proporciona:
· 30–50 años de protección contra la corrosión sin mantenimiento
· Protección catódica: El zinc protege sacrificialmente el acero incluso si se raya
· Cobertura completa: Superficies internas y externas protegidas
· Resistencia a la intemperie: Resiste niebla salina, humedad y temperaturas extremas
Un punto común de confusión es la distinción entre la torre de radar (estructura de soporte de equipos) y la torre de control de tráfico aéreo (ATCT) (cabina de control ocupada). La tabla siguiente aclara las diferencias:
| Característica | Torre de radar | Torre de control de tráfico aéreo (ATCT) |
|---|---|---|
| Función principal | Soportar antenas de radar | Proporcionar observación visual para los controladores |
| Ocupada | No—solo equipos | Sí—controladores de tráfico aéreo de servicio |
| Altura | 15–50+ metros | Varía según el aeropuerto (normalmente 20–100+ metros) |
| Estructura | Celosía o monopolo | Hormigón armado o estructura de acero con cabina de vidrio |
| Sistemas de radar | ASR, ARSR, ASDE, PAR | Puede tener pantallas de radar limitadas (BRITE) |
| Vigilancia principal | El radar proporciona posición 2D (distancia + azimut) | Observación visual de aeronaves en pistas y superficie |
| Cobertura | 60–120+ NM | Rango visual de línea de visión |
La torre de radar y la torre de control son complementarios pero distintos elementos de infraestructura. La torre de radar proporciona los datos de vigilancia; la torre de control proporciona la interfaz humana para dirigir las aeronaves.
La ubicación de una torre de radar es un proceso complejo regido por la FAA Order 6310.6 (Manual de ubicación de radares terminales primarios/secundarios). Las consideraciones clave incluyen:
La antena del radar debe tener una vista sin obstrucciones del espacio aéreo que está destinada a cubrir.El terreno, los edificios y otras estructuras pueden bloquear o reflejar las señales de radar, creando puntos ciegos o interferencias.
El alcance máximo de la zona de interferencias a lo largo de un radial de azimut determinado está determinado por el alcance hasta el horizonte del radar o hasta un objeto de apantallamiento, lo que sea menor. Los estudios del sitio deben identificar las áreas terrestres de máxima interferencia dentro del campo de visión del radar.
Se aplican criterios específicos de despeje de obstáculos:
· Dentro de 2.500 pies: Ninguna estructura debe bloquear el haz del radar
· Más allá de 2.500 pies: Las estructuras no deben bloquear el haz en más de 0,25 grados
· Para TDWR (Radar meteorológico Doppler terminal): Se aplican criterios similares
Las torres de radar deben cumplir con las normativas locales de zonificación, las evaluaciones de impacto ambiental y los requisitos de iluminación de obstáculos aeronáuticos (FAA Advisory Circular AC 70/7460-1L para el marcado e iluminación de obstáculos).
Qingdao Altai Tower Co., Ltd. es un fabricante profesional de torres de telecomunicaciones, torres eléctricas y accesorios para torres, establecido en 2003. La empresa se especializa en el diseño, fabricación e instalación de torres de acero y estructuras de comunicación, con productos exportados a más de 100 países y regiones.
| Modelo | Tipo | Rango de altura | Aplicaciones principales |
|---|---|---|---|
| Torre reticulada para radar meteorológico | Reticulada | 15–50 m+ | Monitoreo meteorológico, seguimiento de precipitaciones |
| Soporte de radar meteorológico aeroportuario | Reticulada | Personalizado | Control del tráfico aéreo, seguridad aeronáutica |
| Torre reticulada de soporte para radar | Reticulada | Personalizado | Operaciones militares, ATC y meteorológicas |
Capacidad de producción: 2.000–3.000 toneladas métricas al mes
Equipamiento: Máquina dobladora hidráulica CNC de 4000 toneladas para componentes de alta resistencia y alta precisión
Galvanizado: Taller interno con equipos italianos, siguiendo estrictamente la norma ASTM A123
Plazo de entrega: 30 días después del pago
Certificaciones: ISO9001, ISO14001, ISO45001
Las estructuras de soporte de radar de Qingdao Altai Tower cumplen con:
ANSI/TIA-222-H/F/G:Estándares estructurales para estructuras de soporte de antenas
ASTM A123: Especificaciones de galvanizado por inmersión en caliente
AWS D1.1: Estándares de soldadura
ISO 1461: Estándares de galvanizado
Velocidad de viento de diseño: 100–350 km/h (ráfaga de 3 segundos)
| Parámetro | Torre reticulada | Monopolo |
|---|---|---|
| Capacidad de carga | Alta: admite antenas de radar pesadas | Moderada |
| Capacidad de altura | 50 m o más | Normalmente 40 m como máximo |
| Rendimiento frente al viento | Superior: el diseño abierto reduce la carga del viento | Mayor carga del viento en una estructura sólida |
| Deflexión bajo el viento | Menor | Mayor |
| Redundancia estructural | Alta: múltiples trayectorias de carga | Baja: un único punto de fallo |
| Transporte | Paquetes compactos: no requieren permisos especiales | Las cargas sobredimensionadas pueden requerir permisos |
| Instalación | Conexiones atornilladas: no requiere soldadura en campo | Más rápido, pero requiere equipos de elevación más pesados |
| Cimentación | Carga distribuida: zapatas más pequeñas | Carga concentrada: cimentación más grande |
| Mejor para | Matrices de radar pesadas, torres altas, sitios con mucho viento | Radares más pequeños, sitios con limitaciones de espacio |
El papel de las torres de radar en el control del tráfico aéreo está evolucionando con la tecnología, pero la necesidad de plataformas de radar elevadas y estructuralmente sólidas permanece constante.
La transición a sistemas de radar digitales como el ASR-11 DASR representa un avance significativo. Estos sistemas ofrecen:
Detección mejorada de aeronaves
Menores costos de soporte
Mejor visualización meteorológica
Capacidades de operación sin supervisión con subsistemas redundantes
Control remotodesde múltiples ubicaciones
La tecnología de torre remota utiliza cámaras y sensores colocados alrededor del aeródromo para proporcionar a los controladores una imagen virtual de la realidad, mejorada con información artificial. Aunque esto reduce la necesidad de ATCT altas, las torres de radar siguen siendo esenciales como plataformas físicas para los sensores de vigilancia.
El control del tráfico aéreo moderno integra cada vez más los datos de radar con la navegación basada en satélites (GPS, GNSS) y ADS-B (Vigilancia Dependiente Automática–Difusión). Las torres de radar continúan proporcionando el respaldo principal de vigilancia y capacidades de detección de terreno/obstáculos que los sistemas satelitales por sí solos no pueden igualar.
R: Las torres de radar deben cumplir con las Normas Estructurales ANSI/TIA-222-H/F/G para Estructuras de Soporte de Antenas, con consideraciones de diseño para cargas de viento, cargas de hielo, actividad sísmica y requisitos de cimentación.
Las torres de radar son la columna vertebral estructural poco reconocida del control moderno del tráfico aéreo. Mientras que la torre de control con sus ventanas panorámicas captura la imaginación del público, es la torre de radar—la celosía de acero que se eleva junto a la pista—la que proporciona los datos de vigilancia en los que confían los controladores para mantener las aeronaves separadas de forma segura.
Desde la cobertura primaria de 60 millas náuticas del ASR-11 hasta el alcance secundario de 120 millas náuticas, desde las frecuencias de banda S que penetran el clima hasta el acero galvanizado en caliente que resiste décadas de exposición costera, cada elemento de la torre de radar está diseñado con un propósito: proporcionar a los controladores información precisa, fiable y oportuna sobre cada aeronave en su espacio aéreo.
A medida que evoluciona la tecnología de aviación—con radares digitales, torres remotas y vigilancia basada en satélites—la torre de radar sigue siendo indispensable. Es la plataforma que eleva la antena, la estructura que resiste el viento y la base que garantiza que el haz del radar apunte correctamente. Al proteger los cielos, la torre de radar no es simplemente una estructura de soporte, sino el centinela silencioso de la seguridad aeronáutica.
¿Listo para implementar una torre de soporte de radar para su proyecto de ATC o vigilancia? Contacte hoy al equipo de ingeniería de Qingdao Altai Tower para obtener un diseño personalizado, ingeniería específica del sitio y una propuesta detallada.
