¿Qué diferencia a las torres de soporte de radar de las torres de telecomunicaciones?

Respuesta rápida

Las torres de soporte de radar y las torres de telecomunicaciones parecen similares desde la distancia: ambas son estructuras de acero que elevan el equipo sobre el suelo. Pero bajo la superficie, son sistemas de ingeniería fundamentalmente diferentes.Las torres de telecomunicaciones están diseñadas para la cobertura de señal—llevan antenas pasivas y están optimizadas para la altura, la capacidad y el costo.Las torres de radar están diseñadas para la fidelidad de los datos—soportan equipos giratorios de detección de precisión y están optimizadas para la rigidez, la baja vibración y una precisión de apuntamiento exacta. Mientras que la métrica principal de una torre de telecomunicaciones es la cobertura, la métrica de rendimiento definitiva de una torre de radar es la fidelidad de los datos. Esta diferencia impulsa cada aspecto de su diseño: desde las cargas que soportan hasta las tolerancias de vibración que deben cumplir, pasando por las plataformas y los sistemas de acceso que integran.

Puntos clave

• · El equipo es fundamentalmente diferente: Las torres de telecomunicaciones llevan antenas estáticas y pasivas. Las torres de radar soportan equipos pesados, giratorios y de detección de precisión que exigen una precisión de apuntamiento a nivel de micras.

• · Los perfiles de carga divergen drásticamente: Las cargas de telecomunicaciones son relativamente ligeras y distribuidas. Las cargas de radar son concentradas, pesadas (los radomos pueden pesar 3,400 kg) y dinámicas: la antena giratoria crea cargas cíclicas que las torres de telecomunicaciones nunca experimentan.

• · Los requisitos de estabilidad y vibración están a órdenes de magnitud de distancia: Las torres de telecomunicaciones toleran una deflexión y vibración moderadas. Las torres de radar requieren frecuencias naturales superiores a 1 Hz (a menudo ≥3 Hz) para evitar el acoplamiento resonante con la antena giratoria, una métrica de rendimiento impulsada por la física, no por preferencia.

• · Los requisitos de la plataforma son diferentes: Las plataformas de telecomunicaciones son simples anillos de montaje de antenas. Las plataformas de radar son diafragmas reforzados que deben contribuir positivamente a la rigidez de la torre mientras soportan cargas pesadas de equipo y personal.

• · El acceso de mantenimiento no debe comprometer la rigidez: Cada peldaño de escalera, soporte de plataforma y guía de cable en una torre de radar altera el comportamiento dinámico de la estructura; los sistemas de acceso deben integrarse en la lógica estructural desde el principio.

1. Análisis de la intención de búsqueda del usuario

¿Quién busca esta información?

Resumen de la intención de búsqueda:Los usuarios quieren entenderpor qué las torres de radar cuestan más y tardan más en diseñarse que las torres de telecomunicaciones, y qué parámetros de ingeniería específicos impulsan esa diferencia. Esta es a menudo una pregunta previa a la adquisición: "¿Puedo usar una torre de telecomunicaciones para mi radar o necesito una torre de radar diseñada específicamente?"

2. Preguntas clave que pueden tener los usuarios

1. 1. ¿Se puede reutilizar una torre de telecomunicaciones para soportar un radar? ¿Cuáles son los factores limitantes?

2. 2. ¿Cuál es la diferencia de peso entre las antenas de telecomunicaciones y los equipos de radar?

3. 3. ¿Por qué la frecuencia natural es tan crítica para las torres de radar? ¿Qué sucede si es demasiado baja?

4. 4. ¿Cómo afecta la antena giratoria al diseño de la torre?

5. 5. ¿Qué cargas de plataforma debe soportar una torre de radar?

6. 6. ¿Cómo afectan los sistemas de acceso para mantenimiento a la rigidez de la torre de radar?

7. 7. ¿Qué normas rigen el diseño de torres de radar frente al diseño de torres de telecomunicaciones?

8. 8. ¿Cuál es la diferencia típica de altura y costo entre los dos tipos de torres?

9. 9. ¿Se pueden camuflar las torres de radar como las torres de telecomunicaciones?

10. 10. ¿Qué límites de vibración se aplican al diseño de torres de radar?

3. Estructura del artículo

Sección 1: La diferencia fundamental en la filosofía de diseño

Por qué las torres de radar priorizan la fidelidad de los datos mientras que las torres de telecomunicaciones priorizan la cobertura.

Sección 2: Características del equipo: sistemas pasivos frente a activos

Comparación de lo que realmente soportan los dos tipos de torres.

Sección 3: Perfiles de carga: estáticos frente a dinámicos

Cómo el peso y el movimiento del equipo impulsan el diseño estructural.

Sección 4: Estabilidad y vibración: el imperativo de la rigidez

Por qué la frecuencia natural es la métrica definitoria para las torres de radar.

Sección 5: Requisitos de la plataforma: anillos de montaje frente a diafragmas reforzados

Cómo difiere el diseño de la plataforma entre los dos tipos de torres.

Sección 6: Acceso para mantenimiento: seguridad sin comprometer la precisión

Integración de sistemas de escalada en torres de radar sin degradar la rigidez.

Sección 7: Estudio de caso: soluciones de soporte de radar de Qingdao Altai Tower

Ejemplos del mundo real de ingeniería de torres de radar.

Sección 8: Preguntas frecuentes

Respuestas a las preguntas más comunes.

4. Contenido principal

4.1 La diferencia fundamental en la filosofía de diseño

La distinción entre las torres de radar y las de telecomunicaciones comienza con el propósito. Una torre de telecomunicaciones existe para proporcionar cobertura de señal: eleva las antenas a una altura donde las señales de radio pueden llegar a los usuarios en un área geográfica. Una torre de radar existe para soportar la detección de precisión: eleva una antena giratoria a una altura donde puede detectar, rastrear y caracterizar objetos con alta precisión.

Esta diferencia de propósito se traslada a cada decisión de ingeniería. "A diferencia de las torres de comunicación que simplemente izan antenas pasivas, las torres de radar deben proporcionar una plataforma excepcionalmente estable para equipos giratorios de detección de precisión. Una ligera deflexión estructural, un modo de vibración inesperado o, de manera igualmente crítica, un componente de acceso que introduzca una flexibilidad no deseada puede comprometer la precisión de apuntamiento del radar".

4.2 Características del equipo

Torres de telecomunicaciones: pasivas, distribuidas, estáticas

Las torres de telecomunicaciones transportan antenas que son pasivas: no giran, no requieren un apuntamiento preciso y no generan cargas dinámicas propias. Una antena 5G típica pesa entre 40 y 47 kg, y un sector completo podría sumar entre 200 y 300 kg. Estas cargas se distribuyen a través de plataformas a varias alturas y son esencialmente estáticas desde una perspectiva estructural. La torre no necesita mantener la orientación de la antena con ninguna precisión en particular: una fracción de grado de movimiento de la antena tiene un impacto insignificante en la cobertura.

Torres de radar: activas, concentradas, dinámicas

Las torres de radar soportan equipos que son fundamentalmente diferentes:

1. · Antenas giratorias: Los radares de vigilancia meteorológica, los radares de control de tráfico aéreo y muchos radares de defensa giran continuamente. La frecuencia de rotación de la antena (típicamente de 0.1 a 0.5 Hz para radares meteorológicos) crea una carga cíclica que la torre debe acomodar sin amplificación resonante.

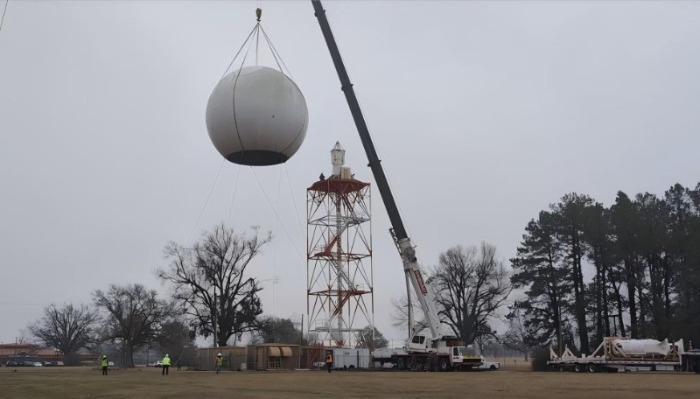

2. · Radomos pesados: Un radomo que protege una antena de radar puede pesar 3,400 kg, comparable a toda la carga de antena de una pequeña torre de telecomunicaciones.

3. · Requisitos de apuntamiento de precisión:La dirección de apuntamiento de la antena debe ser conocida y estable dentro de fracciones de grado. Esto exige una torre con una rigidez excepcional y una deflexión mínima bajo todas las condiciones de carga.

4. · Cargas concentradas: A diferencia de las cargas distribuidas de las antenas de telecomunicaciones, el equipo de radar se concentra en elevaciones específicas: la antena y el radomo en la parte superior, y el equipo de procesamiento en plataformas intermedias.

4.3 Perfiles de carga

Cargas de telecomunicaciones: ligeras, distribuidas, predecibles

Las cargas de diseño de las torres de telecomunicaciones están dominadas por fuerzas ambientales (viento y hielo) en lugar del peso del equipo. El equipo en sí contribuye relativamente poco a la demanda estructural. Una torre de telecomunicaciones típica de 60 metros podría soportar una carga total de equipo de 1,000–2,000 kg, distribuida a través de múltiples plataformas.

Cargas de radar: pesadas, concentradas, dinámicas

Las torres de radar deben manejar un perfil de carga que es más exigente en cada dimensión:

El peso concentrado del equipo de radar, particularmente el conjunto de radomo y antena, crea grandes momentos flectores en la parte superior de la torre. La torre debe diseñarse no solo para soportar este peso, sino para soportarlo sin una deflexión que degradaría la precisión del apuntamiento.

4.4 Estabilidad y vibración

Esta es la diferencia técnica más fundamental entre los dos tipos de torres.

Torres de telecomunicaciones: requisitos de rigidez moderados

Las torres de telecomunicaciones deben ser lo suficientemente rígidas para evitar una deflexión excesiva bajo cargas de viento, típicamente limitadas a unos pocos grados en la parte superior. Pero no existe el requisito de evitar frecuencias de vibración específicas. Una torre de telecomunicaciones puede vibrar a cualquier frecuencia sin afectar su función, siempre que el movimiento no exceda los límites estructurales.

Torres de radar: la frecuencia natural como factor de diseño

Las torres de radar se rigen por un conjunto de requisitos dinámicos completamente diferente. La frecuencia natural de la torre debe mantenerse lo suficientemente alta y bien separada de las frecuencias de forzamiento generadas por la antena giratoria y las cargas de viento ambientales para evitar el acoplamiento resonante que difuminaría las imágenes de radar.

La física es implacable. Cada estructura tiene frecuencias naturales inherentes a las que vibra preferentemente. Si la frecuencia de una función de forzamiento, como la frecuencia de rotación de la antena o el desprendimiento de vórtices por el viento, coincide con la frecuencia natural de la torre, la energía se acumula, lo que resulta en vibraciones amplificadas. Para una torre de radar, este acoplamiento resonante puede hacer que la antena vibre persistentemente, distorsionando la imagen de radar y haciendo que los datos no sean fiables.

La solución es diseñar la frecuencia natural de la torre significativamente más alta que las frecuencias de forzamiento dominantes. La práctica de la industria requiere:

1. Frecuencia natural ≥ 1 Hz para torres de radar meteorológico, un requisito impulsado por la necesidad de evitar la frecuencia de rotación de la antena y sus armónicos

2. Frecuencia natural ≥ 3 Hz para algunas aplicaciones de radar de precisión, lo que requiere una rigidez estructural aún mayor

3. Margen de separación de al menos 1.5× entre la frecuencia natural de la torre y las frecuencias de forzamiento

Lograr estas frecuencias requiere maximizar la rigidez estructural—ya que, para las antenas de radar pesadas y los radomos, reducir la masa suele ser poco práctico. La torre debe estar diseñada no solo para soportar peso, sino para resistir la deformación bajo cargas dinámicas con una rigidez excepcional.

4.5 Requisitos de la plataforma

Plataformas de telecomunicaciones: anillos de montaje de antena simples

Las plataformas de las torres de telecomunicaciones son estructuras relativamente simples, generalmente anillos o soportes de acero que proporcionan puntos de montaje para antenas y RRU. Están diseñadas para el acceso a los equipos y la distribución de la carga del viento, pero no necesitan contribuir a la rigidez de la torre.

Plataformas de radar: diafragmas rigidizados

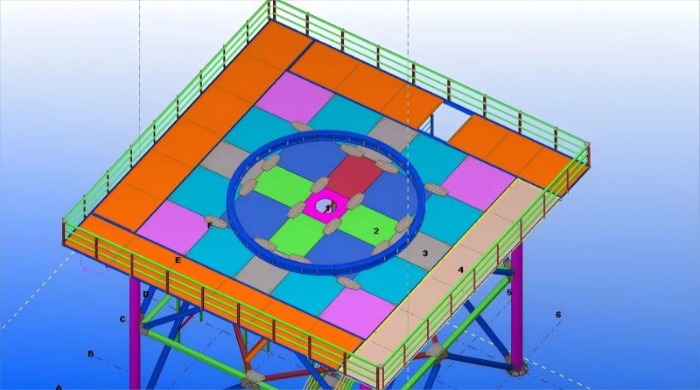

Las plataformas de las torres de radar cumplen una doble función: proporcionan áreas de trabajo para el personal de mantenimiento y puntos de montaje para los equipos, y contribuyen a la rigidez estructural general de la torre.

"Desde una perspectiva estructural, las plataformas deben integrarse como diafragmas rigidizados; sus vigas de piso y refuerzos deben contribuir positivamente a la rigidez general de la torre". Los principios de diseño clave incluyen:

1. Refuerzo de perímetro completo: Las plataformas deben estar conectadas a todas las caras de la torre con refuerzos cruzados o cubiertas rigidizadas para actuar como anillos de rigidización horizontal, evitando formas de modo local que podrían reducir las frecuencias naturales

2. Transferencia de carga: Las cargas de la plataforma deben transferirse a las patas de la torre a través de nodos de conexión dedicados, no solo a través de refuerzos diagonales

3. Rejilla de acero abierta: Preferida sobre la placa sólida porque reduce la acumulación de carga de viento, mejora la inspección visual de los elementos inferiores y desprende el hielo con mayor facilidad

Las cargas típicas de la plataforma de la torre de radar incluyen:

1. Radomo: 140 kN

2. Antena: 85 kN

3. Equipo de plataforma: 8 kN/m²

4. Carga viva: 200 kg/m² mínimo

4.6 Acceso de mantenimiento

Torres de telecomunicaciones: el acceso es una comodidad

Los sistemas de acceso a las torres de telecomunicaciones (escaleras, peldaños de escalada, cables de seguridad) están diseñados para visitas de mantenimiento ocasionales. Son importantes para la seguridad, pero no afectan la función de la torre. Su contribución de masa y rigidez es insignificante en relación con los requisitos estructurales de la torre.

Torres de radar: el acceso no debe comprometer la rigidez

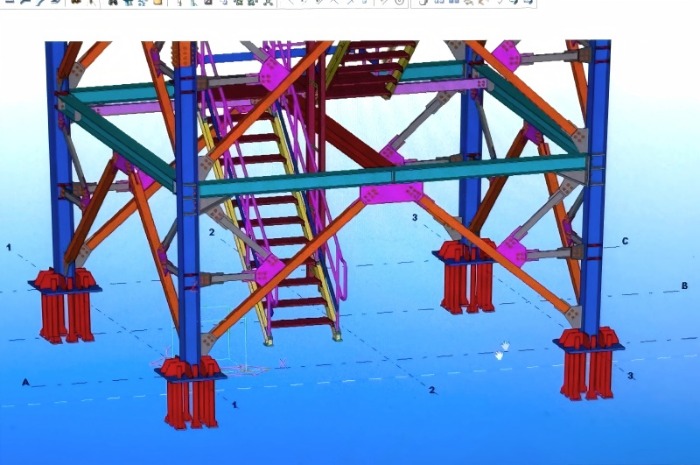

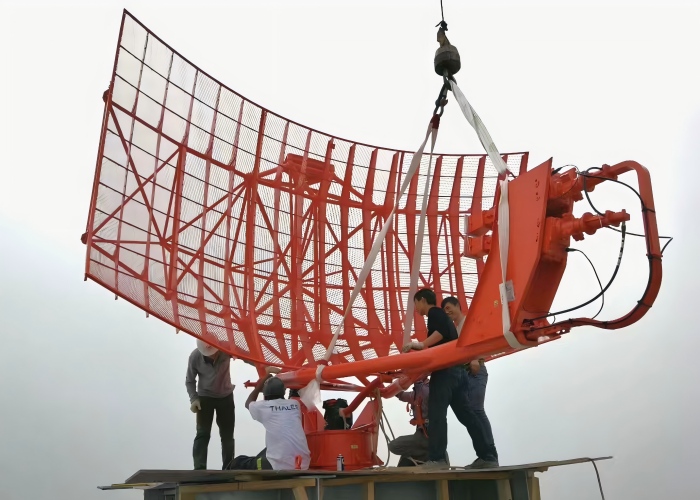

En una torre de radar, cada componente de acceso (cada peldaño de escalera, cada soporte de plataforma, cada guía de cable) altera la distribución de masa y rigidez de la estructura. "Los elementos de acceso mal diseñados pueden introducir flexibilidad local o añadir masa en lugares que reducen las frecuencias naturales críticas".

El desafío de diseño es integrar los sistemas de acceso en la lógica estructural primaria de la torre en lugar de tratarlos como una ocurrencia tardía. Los requisitos clave incluyen:

1. · Sistemas anticaídas de cable vertical: El estándar de la industria para torres de radar, que proporciona una fijación continua sin requerir que el usuario se desconecte en puntos intermedios. Las jaulas de escalera se están eliminando gradualmente con una fecha límite de reemplazo en 2036 porque no detienen las caídas verticales y complican el rescate.

2. · Plataformas como áreas de preparación para rescate: Puntos de descanso obligatorios en escaleras altas, generalmente cada 9–12 metros, donde un trabajador puede descansar o esperar asistencia.

3. · Integración de protección contra rayos: Todos los componentes de acceso metálicos deben estar conectados al sistema de puesta a tierra para evitar descargas laterales peligrosas.

4. · Integración estructural: Los sistemas de acceso deben diseñarse como parte de la estructura primaria; sus contribuciones de masa y rigidez deben incluirse en el análisis dinámico desde el principio.

4.7 Resumen de comparación

5. Estudio de caso — Soluciones de soporte de radar de Qingdao Altai Tower

Qingdao Altai Tower Co., Ltd. es un fabricante profesional de torres de telecomunicaciones, torres eléctricas y accesorios para torres, establecido en 2003. La empresa se especializa en el diseño, fabricación e instalación de torres de acero, con productos exportados a más de 100 países y regiones. Su línea de productos de torres de soporte de radar demuestra los principios de ingeniería discutidos en este blog.

Capacidades del producto

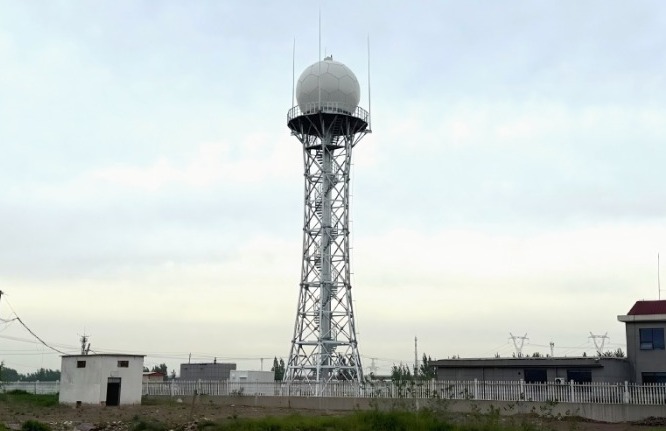

Ejemplo de proyecto de torre de radar: Torre de radar de monitoreo de migración de plagas de 30 metros

Qingdao Altai Tower suministró una torre de soporte de radar de 30 metros para el monitoreo de migración de plagas en China, completada en marzo de 2026. Este proyecto demuestra la aplicación de los principios de diseño de torres de radar a una aplicación de monitoreo no tradicional: el seguimiento de la migración de insectos para apoyar la salud agrícola.

La torre fue diseñada con:

1. · Configuración de celosía de alta rigidezpara garantizar un apuntamiento estable de la antena para un monitoreo preciso

2. · Construcción galvanizada por inmersión en caliente según ASTM A123para protección contra la corrosión a largo plazo

3. · Diseño de plataforma integradaque soporta tanto la antena de radar como el equipo de monitoreo

4. · Acceso seguro para escaladacon sistemas anticaídas que cumplen con los estándares de seguridad modernos

Para proyectos de torres de radar, Qingdao Altai Tower integra sistemas de acceso, refuerzo de plataformas y diseño estructural desde el principio, asegurando que las características dinámicas de la torre cumplan con los exigentes requisitos de las aplicaciones de radar de precisión.

6. Preguntas frecuentes

P1: ¿Se puede reutilizar una torre de telecomunicaciones para soportar un radar?

1. R: Generalmente no, a menos que la torre haya sido diseñada específicamente con rigidez de reserva y capacidad de carga. Las torres de telecomunicaciones no están diseñadas para cumplir con los requisitos de frecuencia natural (≥ 1 Hz) o las demandas de precisión de apuntamiento de los sistemas de radar. La modernización es posible en algunos casos, pero requiere un análisis dinámico integral y, a menudo, refuerzo estructural.

P2: ¿Cuál es la diferencia de peso entre las antenas de telecomunicaciones y el equipo de radar?

1. R: Las antenas de telecomunicaciones suelen pesar entre 40 y 47 kg cada una, con cargas totales de equipo de 1,000 a 2,000 kg. El equipo de radar es significativamente más pesado: un solo radomo puede pesar 3,400 kg, y el conjunto completo de antena y radomo puede superar los 10,000 kg.

P3: ¿Por qué es tan crítica la frecuencia natural para las torres de radar?

1. R: Si la frecuencia natural de la torre coincide con la frecuencia de rotación de la antena o la frecuencia de desprendimiento de vórtices de viento, el acoplamiento resonante amplifica las vibraciones, distorsionando el haz del radar y degradando la calidad de los datos. La torre debe diseñarse con una frecuencia natural muy por encima de estas frecuencias de forzamiento.

P4: ¿Qué sucede si la frecuencia natural de una torre de radar es demasiado baja?

1. R: La antena vibrará persistentemente, introduciendo errores de fase e imprecisiones de apuntamiento. Las imágenes de radar se vuelven borrosas, el seguimiento de objetivos se vuelve poco confiable y el sistema puede no cumplir con sus especificaciones de rendimiento.

P5: ¿Cómo afecta la antena giratoria al diseño de la torre?

1. R: La antena giratoria crea una carga cíclica en la parte superior de la torre. La torre debe diseñarse para acomodar esta carga dinámica sin amplificación resonante, y la frecuencia de rotación de la antena debe estar bien separada de la frecuencia natural de la torre.

P6: ¿Qué cargas de plataforma debe soportar una torre de radar?

1. R: Las cargas típicas incluyen el radomo (140 kN), la antena (85 kN), el equipo de plataforma (8 kN/m²) y la carga viva (200 kg/m² mínimo). Las plataformas también deben actuar como diafragmas de refuerzo para contribuir a la rigidez de la torre.

P7: ¿Cómo afectan los sistemas de acceso a la rigidez de la torre de radar?

1. R: Cada peldaño de escalera, soporte de plataforma y guía de cable altera la distribución de masa y rigidez de la torre. Las características de acceso mal diseñadas pueden reducir las frecuencias naturales e introducir flexibilidad local. Los sistemas de acceso deben integrarse en el diseño estructural desde el principio.

P8: ¿Qué estándares rigen el diseño de torres de radar?

1. R: Las torres de radar siguen la norma ANSI/TIA-222-H para el diseño estructural, con requisitos adicionales para la frecuencia natural (≥ 1 Hz), límites de deflexión y análisis dinámico. También pueden aplicarse normas específicas de radar según la aplicación.

P9: ¿Se pueden camuflar las torres de radar como las torres de telecomunicaciones?

1. R: Sí, las torres de radar pueden camuflarse con los mismos disfraces de árbol o estructura que se utilizan para las torres de telecomunicaciones. Sin embargo, los elementos de camuflaje deben ser transparentes a la radiofrecuencia y no deben comprometer la rigidez ni la frecuencia natural de la torre.

P10: ¿Cuál es la diferencia de altura típica entre las torres de telecomunicaciones y las de radar?

1. R: Las torres de telecomunicaciones suelen oscilar entre los 15 y los 80 metros. Las torres de radar oscilan entre los 15 y más de 100 metros, dependiendo de la cobertura de línea de visión requerida por el radar. Ambas pueden personalizarse según los requisitos específicos del sitio.

Conclusión

La diferencia entre las torres de soporte de radar y las torres de telecomunicaciones no es cosmética, es fundamental. Las torres de radar son instrumentos de precisión disfrazados de estructuras de acero. Cada decisión de diseño, desde la selección de materiales hasta los detalles de la plataforma y la integración del sistema de acceso, está impulsada por la necesidad de mantener la precisión de apuntamiento y la fidelidad de los datos bajo cargas dinámicas.

Para los ingenieros de proyectos y los gerentes de adquisiciones, comprender estas diferencias es esencial. Una torre de telecomunicaciones no puede simplemente ser "actualizada" para soportar un radar. Una torre de radar debe diseñarse desde los principios básicos, con objetivos de frecuencia natural, límites de deflexión y casos de carga dinámica que no tienen equivalente en el mundo de las telecomunicaciones.

La recompensa por este rigor de ingeniería es una estructura que cumple su misión de forma silenciosa y precisa durante décadas. Las torres de radar son las facilitadoras anónimas del control del tráfico aéreo, la previsión meteorológica y la vigilancia de defensa, y se ganan ese papel mediante una disciplina de ingeniería que va mucho más allá de lo que una torre de telecomunicaciones requerirá jamás.

¿Listo para especificar una torre de soporte de radar para su aplicación de detección de precisión? Comuníquese hoy mismo con el equipo de ingeniería de Qingdao Altai Tower para obtener un diseño personalizado, un análisis dinámico y una propuesta detallada.
