Blindaje electromagnético entre operadores ubicados en el mismo monopolo.

Mientras los operadores de redes móviles compiten por desplegar 5G y expandir la cobertura, la presión para compartir infraestructura nunca ha sido mayor. Compartir torres: colocar las antenas de varios operadores en una sola torre monoposte —reduce drásticamente los gastos de capital, acelera los plazos de implementación y minimiza la proliferación de torres antiestéticas. Sin embargo, la coubicación plantea un desafío técnico fundamental: interferencia electromagnética (EMI) entre antenas muy próximas. A diferencia de los conflictos estructurales que se resuelven con refuerzo de acero, la interferencia es invisible, depende de la frecuencia y puede perjudicar gravemente el rendimiento de la red si no se gestiona adecuadamente.

Este blog examina la física del acoplamiento entre antenas en un monopolo compartido, explora los parámetros de ingeniería que determinan el aislamiento requerido y presenta las tres estrategias principales de mitigación. espaciado de antenas, barreras físicas y hardware optimizado para PIM —que permiten que múltiples operadores coexistan en una misma estructura sin degradar las redes de los demás.

El problema de la interferencia: cuando los operadores comparten una torre.

Cuando se instalan antenas de diferentes operadores en el mismo monopolo, cada antena transmisora irradia energía que puede acoplarse a las antenas receptoras vecinas. Este acoplamiento no deseado, cuantificado por el aislamiento, se manifiesta como interferencia que reduce la sensibilidad de recepción de la celda, degrada la relación señal-ruido y, en casos graves, bloquea las llamadas por completo.

El desafío se ve agravado por tres factores exclusivos de la ubicación conjunta:

1. · Proximidad: A diferencia de las torres propiedad de los operadores, donde las antenas pueden estar ampliamente separadas, los monopolos compartidos obligan a que las antenas estén muy cerca unas de otras. En los diseños de torres estándar, las plataformas múltiples suelen estar separadas por tan solo 5 metros, lo que puede resultar insuficiente para ciertas combinaciones de sistemas.

2. · Diversidad de frecuencia: Los distintos operadores implementan diferentes tecnologías (GSM, CDMA, LTE, 5G NR) en múltiples bandas de frecuencia. El acoplamiento puede ocurrir incluso cuando los sistemas operan en frecuencias diferentes, mediante mecanismos como la intermodulación pasiva (PIM), donde múltiples señales se mezclan para crear armónicos espurios que caen dentro de la banda de recepción de otro operador.

3. · Carga dinámica: A medida que los operadores aumentan la capacidad (más sectores, más antenas, más portadoras), el entorno de interferencias evoluciona, lo que requiere diseños de aislamiento con margen incorporado para futuras expansiones.

El estándar de la industria para el aislamiento de antenas de coubicación es 30 dB mínimo , medido como la relación de potencia entre la señal que entra en una antena y la que capta la otra. Lograr este objetivo en las diversas combinaciones de frecuencias presentes en un monopolo compartido requiere una ingeniería deliberada en tres dimensiones que interactúan: separación vertical, separación horizontal e implementación de barreras físicas.

La física del aislamiento: cómo se acoplan las antenas

Antes de explorar técnicas de mitigación, es esencial comprender cómo interactúan las antenas. En la coubicación, el acoplamiento se produce a través de dos mecanismos principales:

1. Acoplamiento de campo cercano: A corta distancia (a unas pocas longitudes de onda), las antenas intercambian directamente energía electromagnética mediante impedancia mutua. La intensidad del acoplamiento disminuye con la distancia, pero puede seguir siendo significativa incluso a separaciones de varios metros.

2. Acoplamiento de campo lejano: A medida que aumenta la distancia, las antenas interactúan a través de los campos radiados. La energía de los lóbulos laterales de una antena transmisora (radiación no deseada fuera de su haz principal) puede ser capturada por el lóbulo principal o los lóbulos laterales de una antena vecina.

La idea clave para los ingenieros es que La separación vertical es mucho más efectiva que la separación horizontal. para lograr el mismo aislamiento. Con la separación entre antenas constante, el montaje vertical proporciona un aislamiento sustancialmente mayor que el montaje horizontal. Para la separación vertical, la distancia requerida entre los centros de las antenas es inversamente proporcional a la frecuencia: las frecuencias más bajas requieren una separación significativamente mayor. Por ejemplo, un estudio chino demostró que la distancia de aislamiento vertical requerida entre los sistemas CDMA 1X y GSM900 alcanza los 9,7 metros, y cuando se consideran las dimensiones de las antenas, la separación total de la plataforma debe superar los 11,7 metros. Esto supera con creces la separación típica de 5 metros entre plataformas en los diseños de torres estándar, lo que revela por qué muchas torres existentes son estructuralmente insuficientes para albergar múltiples operadores.

Esto implica que el aislamiento no se puede lograr únicamente mediante la separación horizontal. Para optimizar la disposición de los sistemas con múltiples operadores, es necesario aprovechar la mayor eficiencia de la separación vertical, minimizando al mismo tiempo el número de plataformas, la altura de las torres y el coste estructural.

Estrategia uno: Espaciado de antenas: separación vertical y horizontal.

El método más fundamental para lograr el aislamiento es simplemente aumentar la distancia entre las antenas. Colocar las antenas más separadas reduce el acoplamiento en proporción inversa a la distancia, y para la mayoría de las bandas, una separación de media longitud de onda (aproximadamente 0,4-0,5λ) es suficiente para evitar un acoplamiento significativo entre elementos muy próximos.

Dentro de esta estrategia, los ingenieros deben elegir entre dos enfoques de colocación:

Para la separación horizontal, las directrices prácticas de las normas de instalación de antenas de la industria proporcionan puntos de referencia claros:

1. Antenas de doble polarización (±45°): separación de 20 a 30 cm (la ortogonalidad de la polarización proporciona un aislamiento inherente).

2. Antenas direccionales (plataforma única): ≥2,5 metros

3. Antenas omnidireccionales (plataforma única): ≥4 metros

4. Antenas receptoras de diversidad de celda misma: ≥3 metros

5. Antenas transmisoras y receptoras entre plataformas: separación vertical de ≥1 metro.

Para la separación vertical, no existe una regla fija: la distancia requerida debe calcularse en función de las bandas de frecuencia específicas, las potencias de transmisión y las sensibilidades de los receptores de los operadores que comparten la torre. Se prefiere la separación vertical siempre que las condiciones del sitio lo permitan, ya que proporciona un mayor aislamiento por metro de distancia.

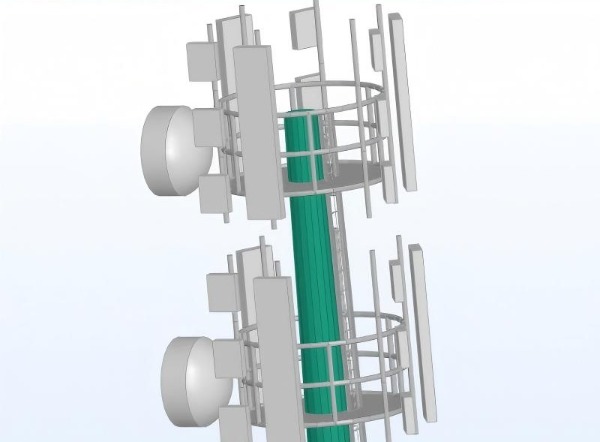

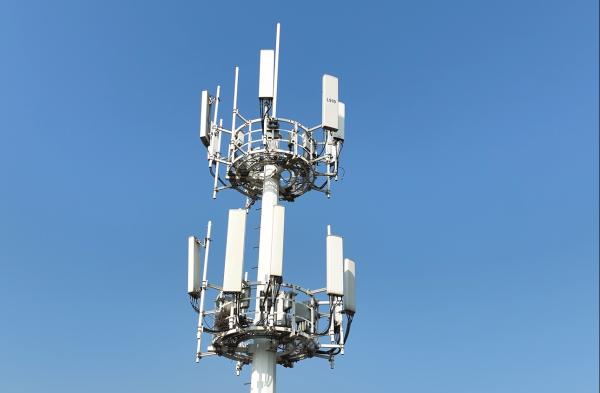

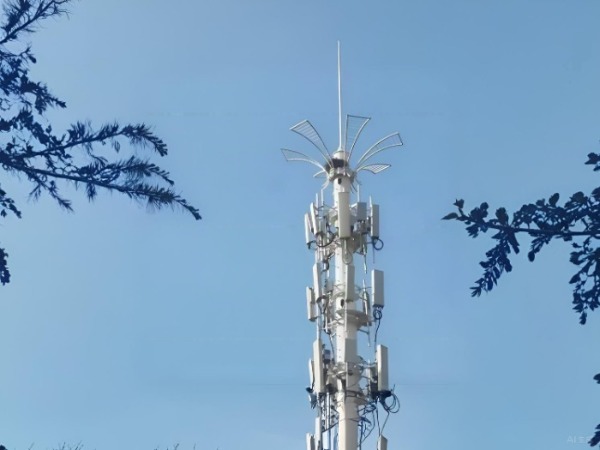

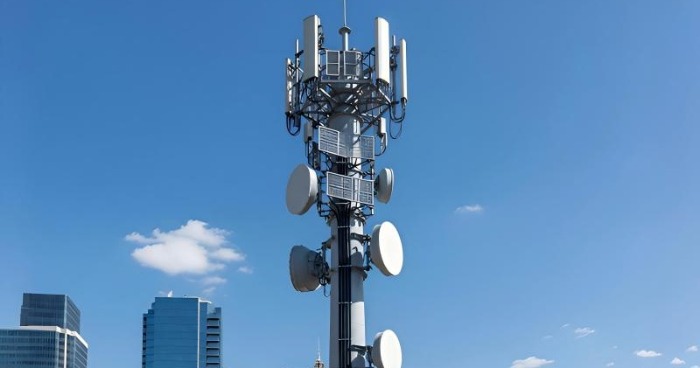

La arquitectura más eficaz para monopolos compartidos es un sistema de plataforma escalonada, donde las antenas de cada operador se asignan a un nivel de plataforma específico. Esto proporciona una clara separación vertical entre los operadores, al tiempo que permite a cada uno optimizar la orientación de sus antenas dentro del nivel asignado.

Estrategia dos: Mitigación de PIM: Protección contra la intermodulación pasiva

La intermodulación pasiva (PIM) es un problema importante en las redes celulares. A medida que varios operadores añaden equipos a una torre compartida, inevitablemente introducen nuevos componentes pasivos (conectores, cables, soportes, puentes) en la cadena de radiofrecuencia. Cada uno de estos componentes, si se instala incorrectamente, está fabricado con materiales ferromagnéticos o está sujeto a corrosión, puede convertirse en una fuente de no linealidad.

Cuando dos o más señales de enlace descendente de alta potencia atraviesan una unión pasiva no lineal, se mezclan para producir nuevas frecuencias. Si alguno de estos productos espurios cae dentro de la banda de recepción de un operador, se manifiesta como interferencia, lo que puede bloquear llamadas o reducir drásticamente la sensibilidad de recepción.

La interferencia protónica (PIM) es particularmente insidiosa en entornos de coubicación, ya que sus efectos aparecen de forma impredecible. Un emplazamiento puede presentar un resultado negativo en la puesta en marcha, pero desarrollar PIM meses después debido a la oxidación de los conectores, el aflojamiento de los soportes o la pérdida de par. Dado que la PIM se genera en la parte superior de la torre, su diagnóstico requiere equipos de prueba especializados y, a menudo, implica acceder a cada punto de conexión.

Organismos de normalización como la GTI (Global TD-LTE Initiative) han publicado extensos estudios de coexistencia que abordan la intermodulación pasiva (PIM) y otros mecanismos de interferencia entre múltiples operadores que comparten espectro e infraestructura, incluidos los requisitos de banda de guarda y los marcos de sincronización para redes TDD.

Comercialmente, la industria ha respondido con hardware optimizado para PIM. Empresas como ANDREW (una empresa de Amphenol) ofrecen plataformas monopolo especializadas diseñadas específicamente para mitigar PIM en entornos multioperador. Estas plataformas incluyen:

1. Espacio optimizado entre sectores: Los marcos extendidos aumentan la separación entre antenas sin necesidad de aumentar la altura de la torre.

2. Espinas de montaje extendidas: Las columnas de 3 metros (10 pies) proporcionan zonas de montaje específicas para las RRU (Unidades de Radio Remotas), separando físicamente las radios activas de los puntos de conexión de la antena para reducir las vías de acoplamiento PIM.

3. Materiales de hardware especificados: Todos los soportes, tuberías y herrajes están fabricados con materiales no ferromagnéticos y se someten a pruebas de calificación PIM para garantizar que no introduzcan fuentes de intermodulación adicionales.

Estas plataformas optimizadas para PIM suelen estar clasificadas para alta capacidad —capaces de albergar hasta tres sectores con múltiples conductos de antena por sector— y están diseñados para ser compatibles con los soportes PIM-Guard, que reducen aún más el potencial de interferencia en los puntos de conexión de RF.

Estrategia tres: Barreras físicas: deflectores, escudos y absorbentes.

Cuando el espacio es limitado o los controles PIM son insuficientes, las barreras físicas proporcionan una capa adicional de aislamiento. Estas adoptan tres formas principales:

Deflectores metálicos y paredes de protección

Los métodos patentados de blindaje de antenas abordan específicamente la interferencia entre antenas ubicadas en la misma torre. Estos dispositivos utilizan superficies conductoras estratégicamente posicionadas para crear zonas de aislamiento localizadas, lo que permite colocar las antenas más cerca entre sí de lo que sería posible sin acoplamiento. Para los arreglos Massive MIMO, las paredes de blindaje entre los módulos de antena individuales deben proporcionar al menos Aislamiento X-POL y CO-POL de 20 dB para cumplir con los requisitos mínimos de rendimiento.

Camuflaje de manto (Tecnología emergente)

Las investigaciones avanzadas han demostrado que un diseño adecuado capas de manto Las láminas metálicas con patrones colocados alrededor de monopolos cilíndricos permiten que las antenas densamente empaquetadas funcionen como si estuvieran aisladas en el espacio libre. Este enfoque posibilita la colocación de antenas a una distancia de tan solo 1/10 de la longitud de onda operativa más corta, lo que abre la posibilidad de lograr densidades de empaquetamiento mucho mayores en las estructuras de monopolo existentes.

Material absorbente de radar (RAM)

Las barreras RAM pueden utilizarse como barreras de aislamiento entre antenas en la misma plataforma. Estos materiales convierten la energía electromagnética incidente en calor, reduciendo la energía disponible para el acoplamiento con antenas vecinas. Las barreras RAM pueden combinarse con corrugaciones con carga dieléctrica para extender las capacidades de aislamiento a bandas de baja frecuencia donde las barreras RAM convencionales tienen una eficacia limitada.

La integración de ondulaciones con carga dieléctrica con RAM extiende la eficacia de la barrera al rango de frecuencias más bajas, creando una estructura híbrida que combina la absorción de amplio espectro con la reflexión selectiva en frecuencia.

Sin embargo, No existe una solución única que funcione universalmente. La selección de la tecnología de barrera física depende en gran medida de las bandas de frecuencia específicas involucradas, la distancia de separación alcanzable y el espacio de montaje disponible en la plataforma.

Panorama comparativo: Separación de antenas frente a barreras físicas

Una comparación de los enfoques de aislamiento primario ayuda a aclarar las ventajas y desventajas del diseño:

Estudios de campo estructurados La integración de estos enfoques es esencial. Cada operador debe proporcionar especificaciones detalladas: potencia de transmisión por portadora, sensibilidad de recepción, bandas de frecuencia operativas y diagramas de radiación de la antena. Estos datos se utilizan posteriormente para calcular:

1. Distancia de aislamiento vertical requerida (mediante modelos de propagación para cada par operador-operador)

2. Distancia de aislamiento horizontal requerida (si el espaciado vertical está restringido)

3. Interferencia residual después del espaciado: determina si se necesitan deflectores o RAM.

4. Análisis PIM (basado en los niveles de potencia de transmisión y los tipos de conectores)

Este proceso analítico es innegociable. Instalar deflectores o aumentar el espaciado sin un modelo claro de los mecanismos de acoplamiento puede llevar a un sobrediseño (coste innecesario) o a un subdiseño (interferencias que aparecen después de la puesta en marcha).

Integración del estudio del sitio: una lista de verificación de ingeniería

Para los planificadores de redes y los propietarios de torres, lograr un aislamiento fiable entre múltiples operadores requiere un proceso disciplinado:

1. Recopile las especificaciones del operador: Potencia de transmisión por portadora, sensibilidad de recepción, bandas de operación, diagramas de radiación de la antena.

2. Calcule el aislamiento requerido utilizando modelos estandarizados (por ejemplo, procedimientos TIA para la medición del aislamiento entre antenas colocalizadas).

3. Determinar los requisitos de espaciado: Vertical frente a horizontal: priorice lo vertical siempre que sea posible.

4. Compruebe la interferencia residual: Si el espaciado por sí solo no puede lograr un aislamiento de 30 dB, especifique deflectores o RAM.

5. Verifique los controles PIM: Asegúrese de que todos los soportes y conectores cuenten con la certificación de bajo PIM y de que los equipos de instalación estén capacitados en prácticas seguras para el PIM.

6. Prueba posterior a la puesta en marcha: Realice pruebas PIM y verificación de aislamiento antes de declarar que el sitio está operativo.

La importancia de la verificación es fundamental. La intermodulación pasiva (PIM) es un problema grave en las redes celulares, causado por el envejecimiento de los equipos, la incorporación de nuevos equipos y las malas prácticas de instalación. Un sitio que cumple con los requisitos de aislamiento desde el primer día puede fallar meses después debido a la corrosión de los conectores o al aflojamiento de los soportes.

Conclusión

La coubicación de múltiples operadores en un único monopolo es una necesidad económica y ambiental en el despliegue de redes modernas. Sin embargo, el desafío invisible de la interferencia electromagnética (acoplamiento de antenas y modulación de intensidad de polarización) exige el mismo rigor de ingeniería que se aplica a los cálculos de carga estructural.

Para lograr un aislamiento fiable se requiere un enfoque equilibrado que combine tres estrategias clave: maximizar la separación vertical, utilizar soportes de montaje optimizados para PIM y emplear barreras físicas cuando el espacio es limitado. Cada estrategia tiene su ámbito de aplicación óptimo, y el equilibrio adecuado depende de las bandas de frecuencia, los niveles de potencia y las limitaciones físicas específicas del emplazamiento.

El estándar industrial de aislamiento de 30 dB es alcanzable en monopolos compartidos, pero solo mediante una ingeniería deliberada basada en datos. Los operadores que invierten en un diseño de aislamiento adecuado en la etapa de planificación evitan el costoso trabajo de reequipamiento del blindaje una vez que la interferencia ya ha interrumpido el servicio. En la era de la infraestructura compartida, los buenos vecinos no solo comparten acero, sino también el espectro electromagnético sin interferir en las señales de los demás.
