En el mundo de la infraestructura crítica de radar, la precisión lo es todo. Los sistemas de radar modernos, ya sean para monitoreo meteorológico, control de tráfico aéreo o defensa, exigen una plataforma excepcionalmente estable. Incluso las vibraciones estructurales mínimas o el balanceo en un torre de radar pueden introducir errores de fase, distorsionar los patrones de haz y degradar la calidad de los datos【7+L9-L12】. Sin embargo, estas mismas torres también deben ser accesibles. Los técnicos necesitan subir a ellas regularmente para calibración, mantenimiento de antenas y reparaciones de emergencia. El desafío es integrar Sistemas de escalada seguros y plataformas de equipos integrarse en la estructura de la torre sin comprometer la rigidez que exige la precisión del radar.
Las estructuras de soporte del radar están sujetas a estrictos requisitos dinámicos. La frecuencia natural de la torre debe mantenerse suficientemente alta y bien separada de las frecuencias de excitación generadas por la antena giratoria y las cargas de viento ambientales, para evitar el acoplamiento resonante que distorsionaría las imágenes del radar. Cada componente añadido —un peldaño de escalera, un soporte de plataforma, una guía de cables— altera la distribución de masa y rigidez de la estructura. Los accesos mal diseñados pueden introducir flexibilidad local o añadir masa en zonas que reducen las frecuencias naturales críticas.
Una torre de radar se diseña no solo para soportar peso, sino también para resistir la deformación bajo cargas dinámicas con una rigidez excepcional. La frecuencia natural depende de la rigidez y la masa. En el caso de antenas y radomos de radar pesados, reducir la masa suele ser poco práctico, por lo que la prioridad es maximizar la rigidez estructural. Por consiguiente, los accesos deben integrarse en la lógica estructural principal de la torre, en lugar de considerarse elementos secundarios.
Las torres de radar deben cumplir con las normas de seguridad que están evolucionando hacia una protección contra caídas más eficaz. ANSI/ASSE A10.48 Esta norma proporciona una guía de seguridad integral para estructuras de comunicación, incluidas antenas y estructuras de soporte de antenas, abarcando protección contra caídas y rescate, instalaciones de escalada y capacitación. La revisión de 2023 de esta norma, vigente desde el 1 de enero, actualizó las prácticas de seguridad para la construcción, demolición, modificación y mantenimiento.
Las regulaciones de OSHA exigen una protección contra caídas del 100% para el personal que trabaja a alturas superiores a 6 pies. Para escaleras fijas de más de 24 pies, la tendencia regulatoria ha cambiado decisivamente: las jaulas de escalera se están eliminando gradualmente, con una Fecha límite: 2036 para su sustitución en nuevas instalaciones y modificaciones importantes. Las jaulas no detienen las caídas verticales y complican el rescate, por lo que los sistemas modernos de cables o rieles son la solución preferida.
Para las torres de radar, no todas las soluciones de seguridad para escalada son iguales. Los sistemas verticales de cables y rieles se han convertido en el estándar de la industria porque proporcionan una fijación continua sin necesidad de que el usuario se desconecte en puntos intermedios. Sistemas anticaídas FABA™ permiten el ascenso seguro por escaleras verticales fijas a cualquier altura en torres, mástiles y pilones. Sistema stopcable® Cuenta con un dispositivo anticaídas desmontable con absorbedor de energía incorporado que se bloquea instantáneamente en el cable al producirse una caída, minimizando la distancia de caída libre. Sistemas Latchways® Los sistemas (LadderLatch y TowerLatch) incorporan un componente patentado de rueda dentada que permite un movimiento suave a través de las guías de cables sin que el cable se salga de las guías.
| Tipo de sistema | Mecanismo de protección contra caídas | Idoneidad para torres de radar |
|---|---|---|
| Escalera fija (sin protección) | Ninguno—depende del contacto de 3 puntos | No es aceptable: incumple la normativa. |
| Escalera con jaula | Una barrera física previene las caídas laterales. | Eliminado progresivamente: no detiene las caídas verticales; complica el rescate. |
| Sistema de cables/riel verticales | El dispositivo anticaídas montado en el arnés se desliza sobre el cable/riel. | Recomendado: detiene las caídas en cuestión de centímetros; escalada sin usar las manos; impacto de rigidez mínimo. |
| Sistema Personal de Detención de Caídas (PFAS) | Arnés + cordón de seguridad sujeto al punto de anclaje. | Complementario: adecuado para trabajos en plataforma, pero no como sistema de escalada principal. |

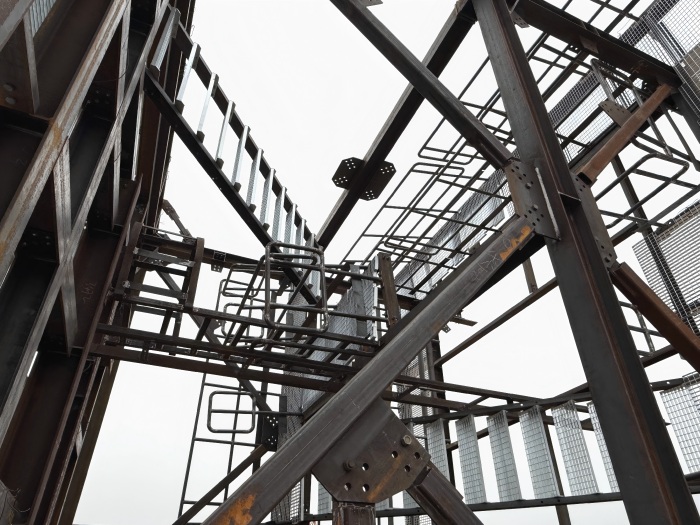

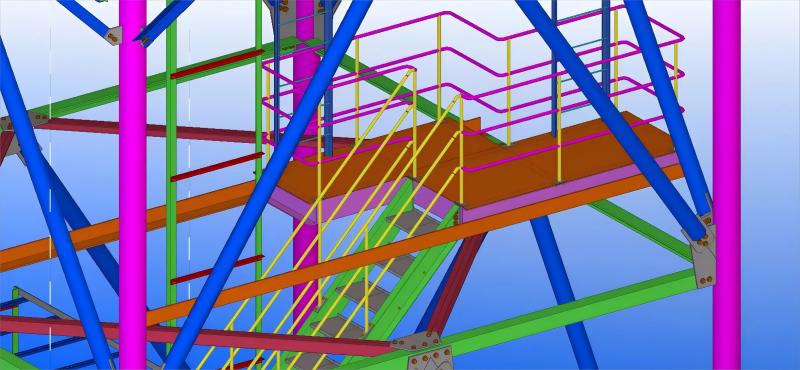

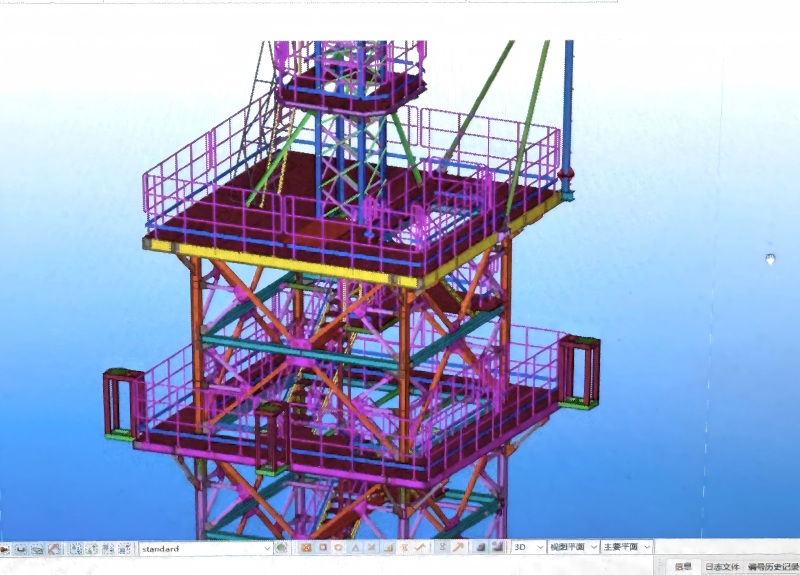

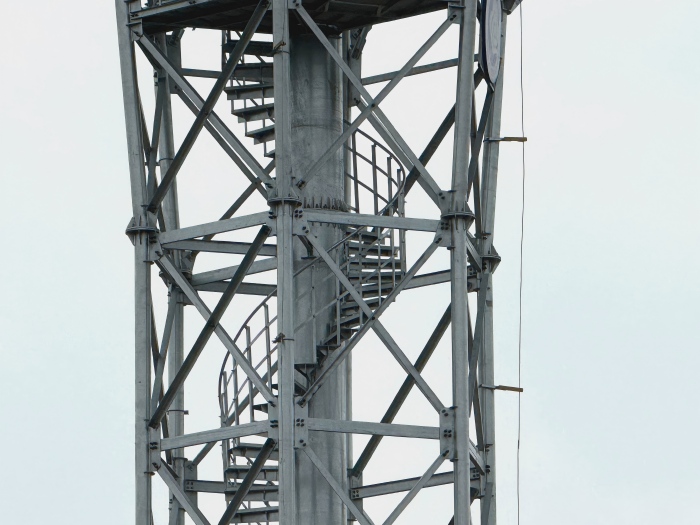

Las torres de radar suelen tener varias plataformas: una plataforma inferior para el acceso a los equipos y una plataforma superior a la altura del radomo para la instalación de la antena. Estas plataformas sirven como áreas de trabajo de mantenimiento y proporcionan puntos de montaje para equipos auxiliares. Desde una perspectiva estructural, deben integrarse como diafragmas reforzados —sus vigas de piso y arriostramientos deben contribuir positivamente a la rigidez general de la torre.
Principios clave de diseño para plataformas en aplicaciones de radar:
· Refuerzo perimetral completo: Las plataformas deben estar unidas a todas las caras de la torre mediante arriostramientos transversales o cubiertas reforzadas que actúen como anillos de refuerzo horizontales. Esto evita la formación de modos de vibración locales que, de otro modo, podrían reducir las frecuencias naturales.
· Transferencia de carga: Las cargas de la plataforma deben transferirse a las patas de la torre mediante nodos de conexión específicos, y no solo mediante arriostramientos diagonales. Esto garantiza trayectorias de fuerza predecibles y evita concentraciones de tensión no deseadas.
· Rejilla de acero abierta: Se prefiere a la placa sólida porque reduce la acumulación de carga de viento, mejora la inspección visual de los elementos inferiores y facilita el deshielo. El diseño abierto también minimiza la masa añadida, lo que contribuye a maximizar la relación rigidez-peso.
Los patrones de arriostramiento avanzados, como el arriostramiento en K o en X, se analizan y optimizan para garantizar una plataforma rígida y robusta que minimice la deflexión bajo cargas operativas. Las plataformas también sirven como zonas de concentración de rescate —puntos de descanso obligatorios en escaleras altas, normalmente cada 9 a 12 metros— donde un trabajador puede descansar o esperar ayuda.

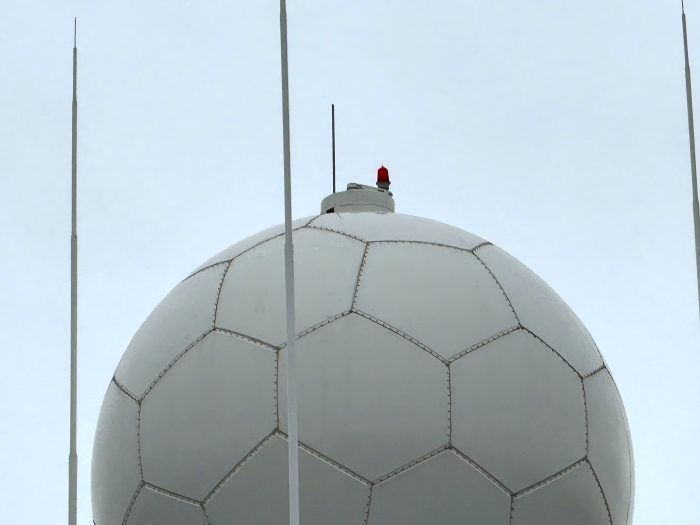

Las torres de radar suelen ubicarse en lugares expuestos, por lo que la protección contra rayos es fundamental. Los sistemas de acceso y las plataformas de la torre deben integrarse con el sistema externo de protección contra rayos. Según la norma ITU-T K.112, el sistema de protección contra rayos de una estación base de radio incluye la terminación aérea, los conductores de bajada, la red de puesta a tierra, los conductores de unión y los dispositivos de protección contra sobretensiones. Todos los componentes metálicos de acceso (escaleras, barandillas de plataformas, guías de cables) deben estar conectados al sistema de puesta a tierra para evitar descargas laterales peligrosas. La propia torre de acero actúa como conductor de bajada principal, pero debe verificarse la continuidad de la puesta a tierra de todos los elementos de acceso conectados. Las barras de refuerzo en los cimientos de hormigón de la torre deben utilizarse para reforzar el sistema de puesta a tierra, canalizando la energía del rayo a través del hormigón conductor.
Los sistemas de acceso en las torres de radar no son complementos periféricos, sino que son parte integral de la capacidad de la estructura para ser mantenida, calibrada y, en última instancia, para realizar su misión de precisión. Cuando se integran correctamente, los sistemas de escalada seguros y las plataformas de equipos permiten que la torre sea tanto accesible y preciso Los sistemas de detención de caídas con cables verticales brindan protección continua sin comprometer la rigidez. Las plataformas diseñadas como diafragmas reforzados contribuyen positivamente al rendimiento dinámico de la torre. Además, la protección integral contra rayos garantiza la seguridad del personal durante los ascensos en condiciones expuestas. Para estructuras donde una mínima desviación de la antena puede invalidar los datos del radar, esta integración no es opcional, sino fundamental.
¿Listo para integrar sistemas de acceso seguros y de alta precisión en su próximo proyecto de torre? Póngase en contacto hoy mismo con nuestro equipo de ingeniería para obtener asistencia en el diseño personalizado y un presupuesto detallado.
