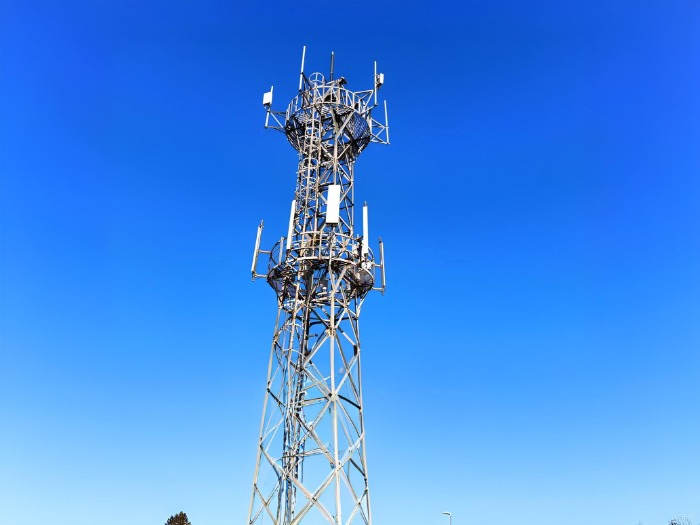

La infraestructura de telecomunicaciones que impulsa nuestro mundo moderno se construye sobre una base de torres de celosía de acero —muchas de las cuales fueron erigidas hace décadas para redes 2G y 3G. Hoy en día, estas estructuras antiguas deben soportar equipos 5G y de futuras generaciones mucho más pesados, a menudo bajo mayores exigencias de resistencia al viento y al hielo, según lo estipulado en los códigos de construcción modernos.
La cuestión a la que se enfrentan los operadores de red no es si reemplazar estas torres, sino cómo extender su vida útil de forma rentable. La respuesta reside en un conjunto de soluciones probadas. técnicas de refuerzo estructural que pueden restaurar e incluso mejorar la capacidad de las torres de acero angular envejecidas con un tiempo de inactividad mínimo.
Muchas torres de telecomunicaciones actualmente en servicio se construyeron hace más de 20 años, y algunas tienen entre 40 y 50 años o más. A nivel mundial, aproximadamente el 20 % de la infraestructura de torres de transmisión y comunicación tiene más de 40 años. Estas estructuras enfrentan múltiples desafíos: degradación de los materiales por corrosión y fatiga, asentamiento de los cimientos y, quizás lo más crítico, mayores requisitos de carga de diseño que a menudo superan sus especificaciones originales.
El argumento económico a favor de la modernización es convincente. El costo de construir una torre nueva —incluyendo la adquisición del terreno, los permisos, los cimientos y el montaje— es mucho mayor que la inversión necesaria para un refuerzo estructural específico. Además, las torres diseñadas conforme a las normas ANSI/TIA-222 pueden tener una vida útil indefinida si se les da el mantenimiento y las mejoras adecuadas. El desafío radica en identificar las estrategias de refuerzo más efectivas.

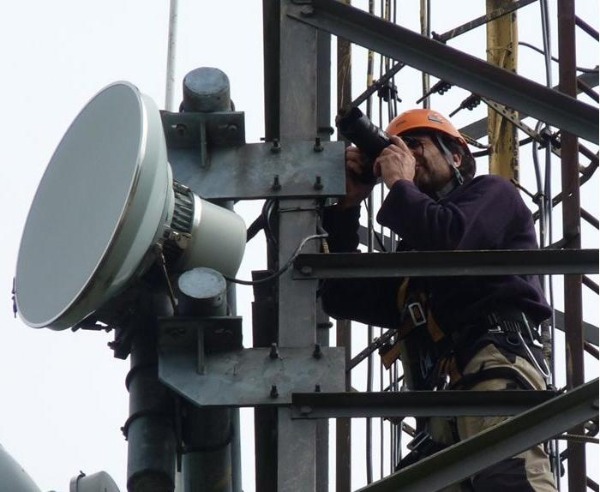

Antes de iniciar cualquier trabajo de refuerzo, es obligatorio realizar una evaluación estructural completa. La norma ANSI/TIA-222-H proporciona directrices para el desarrollo de programas de mantenimiento y evaluación del estado de las estructuras, especificando intervalos de inspección de tres años para mástiles arriostrados y de cinco años para estructuras autoportantes. Una evaluación adecuada debe incluir un análisis documental de los planos de obra y los registros de mantenimiento existentes, seguido de una inspección in situ realizada por ingenieros estructurales experimentados que utilicen un sistema de puntuación del estado (0-100) que clasifique las estructuras en categorías de riesgo: rojo (riesgo alto, acción urgente), ámbar (riesgo medio, acción correctiva) y verde (riesgo bajo, monitoreo preventivo).

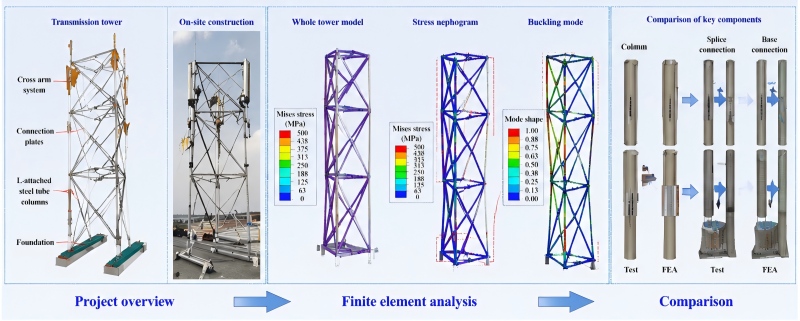

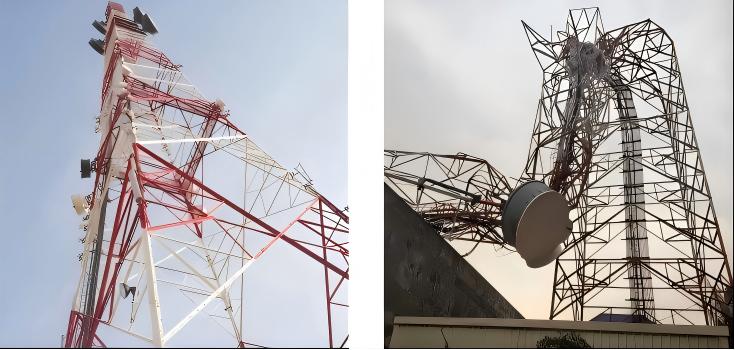

El análisis de elementos finitos (AEF) es fundamental para cuantificar la capacidad de reserva. Los estudios indican que entre el 30 % y el 40 % de las torres más antiguas superan los límites de tensión admisibles según las normas vigentes. El análisis debe centrarse en identificar los elementos que pueden reforzarse para obtener la mayor ventaja estructural, prestando especial atención a las condiciones de carga de viento y hielo. La caracterización errónea de la distribución del viento en un emplazamiento específico es el factor de riesgo más importante para el fallo de la torre, seguido de cerca por la corrosión.
El método más utilizado para reforzar las patas de las torres consiste en añadir perfiles angulares paralelos a las patas existentes mediante conexiones atornilladas. Este método ha sido ampliamente validado mediante investigación experimental. Los estudios demuestran que se pueden lograr incrementos de capacidad del 50 al 100 %, dependiendo del número, tipo y ubicación de los conectores. Los elementos de refuerzo comparten la carga con las patas existentes mediante sistemas de empalme atornillado y, lo que es importante, la precarga no influye significativamente en la resistencia última de la estructura completa. Para obtener resultados óptimos, el refuerzo debe extenderse más allá del punto de primera necesidad para compensar el retardo en la transferencia de carga.
Para patas de torre esbeltas, añadir varios arriostramientos horizontales (diafragmas) en puntos medios a lo largo de la altura de la torre puede reducir significativamente la esbeltez efectiva y prevenir el pandeo prematuro. Este método es particularmente eficaz para patas con alta esbeltez, donde la falla se rige por el pandeo más que por la capacidad de aplastamiento. Los investigadores han demostrado que se puede lograr una mejora considerable en la resistencia a la compresión utilizando este enfoque.

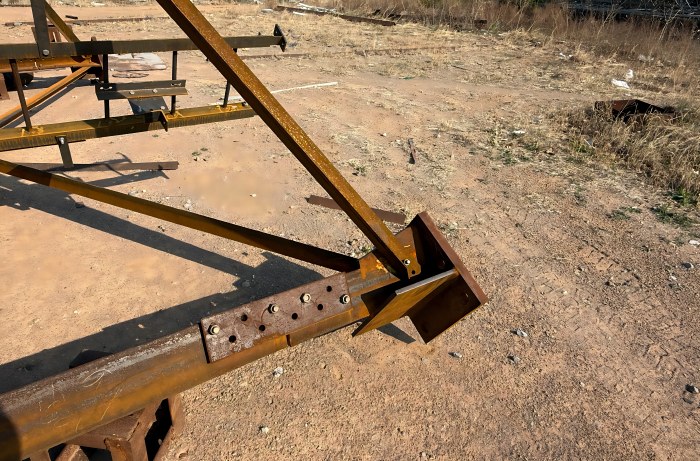

Las uniones atornilladas de las torres antiguas suelen ser el punto más débil de la estructura. Se ha desarrollado y probado un método de refuerzo no destructivo mediante la adición de elementos fijados con pernos nuevos de alta resistencia. Entre los parámetros de diseño críticos se incluye la distancia entre juntas: el espacio entre el perno nuevo y los orificios de los pernos existentes. Los resultados experimentales indican que la distancia entre juntas debe ser al menos 1,5 veces el ancho de la sección transversal del ángulo para maximizar la resistencia máxima. Esta distancia modifica el modo de fallo previsto, permitiendo que la unión reforzada alcance su máxima resistencia.
El polímero reforzado con fibra de carbono (CFRP) se ha consolidado como una tecnología revolucionaria para el refuerzo de torres, ofreciendo alta resistencia y ligereza sin apenas aumentar el peso estructural ni modificar su forma. El CFRP se aplica mediante la unión de láminas multicapa a la superficie de acero con adhesivos especializados, un proceso sencillo y práctico que no causa daños secundarios al perfil angular original.
La investigación demuestra que el uso cuatro capas de CFRP con un espesor total de 0,668 mm Puede cumplir con la mayoría de los requisitos de refuerzo para perfiles angulares de acero. Para una máxima eficacia de refuerzo, las capas de CFRP deben colocarse con todas las capas orientadas a 0° en la dirección de compresión axial. Considerando tanto la economía como el rendimiento, una configuración de "envoltura central" —que cubre la parte central del perfil en lugar de envolverlo completamente— ofrece el mejor equilibrio entre el efecto de refuerzo y el costo del material.
Un estudio reciente sobre una columna de torre de comunicaciones reticular agrietada y reforzada con CFRP reveló que la carga de fluencia aumentó un 5,2 % y la rigidez de fluencia un 11,5 % con respecto al tubo original sin grietas. Aún más destacable es que la tensión en el borde de la grieta disminuyó 229,1 MPa (73,3 %) tras el refuerzo, y la zona de concentración de tensiones se trasladó de la grieta al anclaje. En el caso de carga más desfavorable, el desplazamiento máximo disminuyó 7,422 mm (29,1 %) y la relación de tensiones disminuyó 1,092, lo que confirma la eficacia del CFRP tanto para el aumento de carga como para la redistribución de tensiones.
Cuando existen daños localizados o concentraciones excesivas de tensión, la sustitución selectiva de elementos estructurales con acero de alta resistencia es una herramienta esencial dentro del conjunto de medidas de refuerzo. Los estudios indican que la sustitución con acero de alta resistencia, combinada con el revestimiento de CFRP y el refuerzo de la cimentación, puede mejorar la capacidad portante entre un 25 % y un 50 % en general.

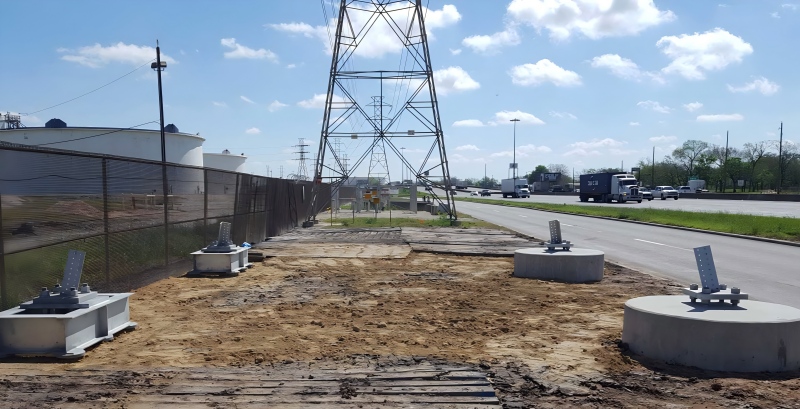

El asentamiento de la base y la inestabilidad de los cimientos son modos de falla críticos, que a menudo representan una reducción del 15 al 25 % en la estabilidad de las torres antiguas. Las técnicas de remediación de los cimientos incluyen el apuntalamiento, la inyección de lechada y la adición de collares de hormigón armado alrededor de las zapatas existentes. Cualquier refuerzo de la superestructura debe ir acompañado de una verificación de la capacidad de los cimientos para asegurar que todo el sistema pueda soportar de forma segura las cargas incrementadas.
El refuerzo de torres antiguas no es una solución puntual, sino una estrategia de gestión del ciclo de vida continuo. Las torres que llevan casi 30 años en funcionamiento pueden prolongar su vida útil muchos años más mediante programas de inspección y mantenimiento específicos. La sustitución del acero de alta resistencia y el revestimiento con CFRP pueden extender la vida útil entre 20 y 30 años más allá de la vida útil de diseño original, lo que podría superar los 50 años. Un enfoque sistemático genera beneficios económicos que van más allá del ahorro directo derivado de evitar nuevas construcciones, ya que estudios de caso exitosos demuestran una reducción del riesgo de hasta un 40 % mediante el refuerzo proactivo.
La mayor parte de la infraestructura de telecomunicaciones antigua conserva una capacidad estructural considerable. Con una evaluación adecuada, el refuerzo específico —ya sea mediante la adición de elementos, pernos de alta resistencia, revestimiento de CFRP o la rehabilitación de los cimientos— puede transformar una infraestructura obsoleta en un activo a largo plazo. En la carrera por desplegar la tecnología 5G y más allá, la modernización no es solo una medida de ahorro de costes; es un imperativo estratégico.
