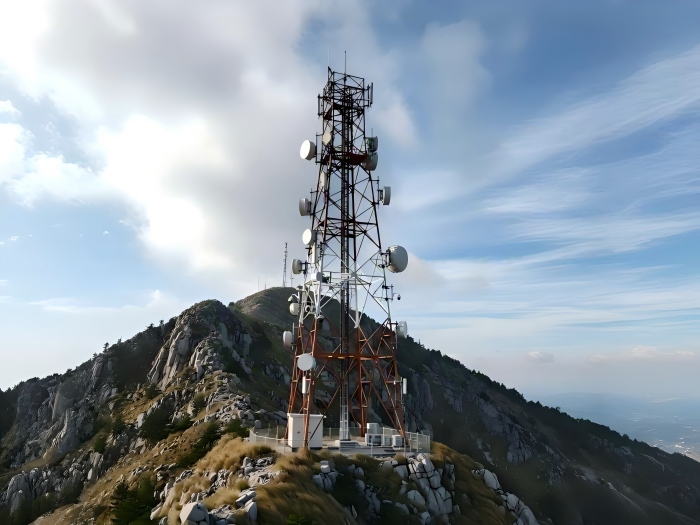

Cómo las torres de tres patas permiten la cobertura en zonas montañosas y con fuertes vientos

El impulso incesante por la cobertura universal de la red impulsa la infraestructura hacia terrenos cada vez más desafiantes. Más allá de los entornos controlados de las ciudades y los suburbios, los planificadores de redes se enfrentan al formidable doble desafío de la topografía montañosa y las zonas de vientos extremadamente fuertes. En estos entornos, las estructuras de soporte convencionales a menudo fallan, pero... Torre de acero angular de 3 patas Surge como una solución excepcionalmente resistente y fiable. Sus principios de diseño inherentes la convierten en la opción ideal para ofrecer conectividad crítica donde es más difícil de implementar y más esencial de mantener.

Este blog explora las ventajas estructurales y logísticas de la torre de tres patas y detalla cómo supera los obstáculos específicos que presentan las montañas escarpadas y las cargas de viento severas.

El desafío: por qué las montañas y el viento exigen una solución especializada

La implementación de torres en regiones montañosas y con fuertes vientos presenta una tormenta perfecta de limitaciones de ingeniería y logística:

1. Cargas de viento complejas y dinámicas: El terreno montañoso no solo experimenta vientos fuertes, sino que los genera. Las crestas, picos y pasos aceleran el flujo del viento, generando cargas altamente turbulentas, multidireccionales y asimétricas sobre las estructuras. Las ráfagas repentinas y los cambios de dirección del viento son comunes, lo que exige una estabilidad dinámica excepcional.

2. Terreno y acceso difíciles: Los sitios suelen ser remotos, accesibles solo por carreteras en mal estado o helicópteros. Esto hace que sea fundamental contar con estructuras que puedan transportarse en módulos compactos y manejables, y ensamblarse con mínima maquinaria pesada en terrenos precarios.

3. Cimientos sobre terrenos irregulares e inclinados: Crear una cimentación nivelada y estable sobre roca o pendientes pronunciadas es costoso y complejo. El sistema de cimentación debe transferir eficientemente los grandes momentos de vuelco al terreno con una excavación mínima.

4. Formación de hielo y corrosión: Las elevaciones más altas traen consigo temperaturas más frías, lo que provoca la acumulación de hielo en la estructura y las antenas, lo que añade un peso considerable y una resistencia al viento considerable. La exposición a elementos agresivos también acelera la corrosión.

La superioridad estructural del diseño de tres patas

La geometría triangular de la torre de tres patas es la fuente fundamental de su resistencia, ofreciendo claras ventajas sobre las alternativas de cuatro patas o monopolares en estas condiciones.

1. Estabilidad óptima con mínima huella:

Un triángulo es el único polígono inherentemente rígido. Una configuración de tres patas forma una estructura piramidal estable que resiste naturalmente las fuerzas de torsión inducidas por los vientos de montaña caóticos y cambiantes. En comparación con una torre de cuatro patas, requiere un punto de cimentación menos, una ventaja crucial en afloramientos rocosos o picos estrechos donde preparar cuatro zapatas estables puede ser geométricamente imposible o prohibitivamente costoso. La base triangular ofrece una resistencia superior al vuelco por kilogramo de acero utilizado.

2. Diseñado para soportar cargas extremas de viento y hielo:
Estas torres están diseñadas desde los primeros principios para soportar cargas ambientales severas.

1. Análisis avanzado del viento: El diseño incorpora estudios de viento específicos del sitio, utilizando dinámica de fluidos computacional (CFD) y datos de túnel de viento para modelar los efectos complejos del terreno. El análisis estructural considera la presión asimétrica del viento, lo que garantiza la estabilidad incluso cuando el viento golpea desde un ángulo oblicuo hacia una cara.

2. Cálculos integrados de carga de hielo: Los diseños cumplen con las normas internacionales (p. ej., TIA-222, EN 1993-3-1) que especifican la carga simultánea de viento y hielo para regiones de frío extremo. Los robustos soportes y elementos de arriostramiento están dimensionados para soportar el peso muerto adicional del hielo radial sin comprometer la seguridad, mientras que el diseño de celosía abierta minimiza la superficie de acumulación de hielo en comparación con las estructuras sólidas.

3. Material y fabricación para entornos hostiles:

1. Acero de alta resistencia: El uso de grados como Q345B o ASTM A572 proporciona una mayor relación resistencia-peso, lo que permite una estructura robusta pero eficiente en el transporte.

2. Protección superior contra la corrosión: El galvanizado por inmersión en caliente (HDG) según la norma ASTM A123 es obligatorio, ya que proporciona un recubrimiento de zinc de sacrificio que garantiza una vida útil de más de 40 años a pesar de la lluvia, la nieve y el aire corrosivo de la montaña. Para zonas costeras y montañosas, se puede especificar un sistema dúplex (HDG más pintura especializada).

3. Conexiones de campo atornilladas: Todas las conexiones principales utilizan pernos de alta resistencia. Esto permite un montaje preciso y rígido en campo sin necesidad de soldadores cualificados ni equipos de soldadura, lo que supone una importante ventaja logística en zonas remotas.

Despliegue y logística: diseñados para lo inaccesible

La filosofía de diseño de la torre de tres patas se extiende a su implementación.

• Componentes modulares y empacables: La torre se fabrica en secciones, donde la pata más larga está optimizada para longitudes de transporte estándar. El refuerzo de celosía se descompone en paquetes aún más pequeños. Esto maximiza la eficiencia del transporte en carreteras de montaña con curvas y permite el transporte de componentes mediante helicópteros a lugares de difícil acceso.

• Sistemas de cimentación adaptables: La cimentación de tres puntos ofrece una adaptabilidad excepcional. Las soluciones incluyen:

  1. Pilotes perforados o anclajes de roca: Para lechos de roca sólidos, los pilares perforados profundamente o los anclajes con lechada epóxica brindan una resistencia excepcional al levantamiento.

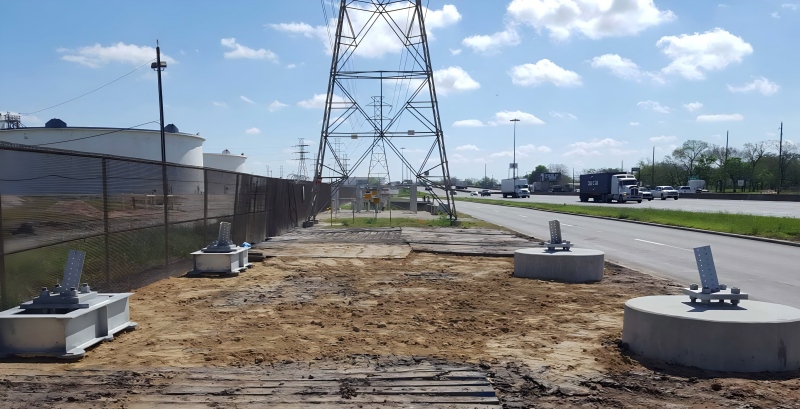

  2. Cimientos compactos y extendidos: Sobre un suelo estable, se pueden construir tres bloques de hormigón armado separados para seguir el contorno del terreno, minimizando así el movimiento de tierra.

• Montaje con acceso limitado a grúa: el diseño segmentado a menudo permite el montaje utilizando una grúa móvil más pequeña, lo que es más viable en caminos de montaña que la enorme grúa requerida para un monopolo de altura equivalente.

Conclusión: El activo estratégico para la cobertura fronteriza

En la misión de eliminar las brechas de cobertura, los desafiantes paisajes de las montañas y los corredores de fuertes vientos son las últimas fronteras. Torre de acero angular de 3 patas No es simplemente otra opción para estas zonas; es la solución de ingeniería que se alinea con la naturaleza misma de los desafíos.

Su estabilidad triangular resiste cargas de viento caóticas. Su cimentación de tres puntos se impone en terrenos difíciles. Su construcción modular galvanizada resiste las duras condiciones ambientales y la compleja logística de su transporte. Para operadores de red y empresas de torres que buscan construir infraestructuras fiables y duraderas más allá de los límites urbanos, la torre de tres patas ofrece la resiliencia inigualable necesaria para convertir un desafío de cobertura en un activo estratégico. Es la estructura que se mantiene firme donde el entorno es más adverso, garantizando que la conectividad llegue a todos los rincones del planeta.
