Poste de acero para servicios públicos de baja tensión de 4,6 kV a 33 kV: Especificaciones principales

Poste de acero para servicios públicos de 4,6 a 33 kV : Especificaciones básicas

Definición: Estructuras de acero galvanizado en caliente diseñadas para líneas de distribución de media tensión, montaje de transformadores y redes eléctricas rurales y urbanas.

Características de diseño estructural

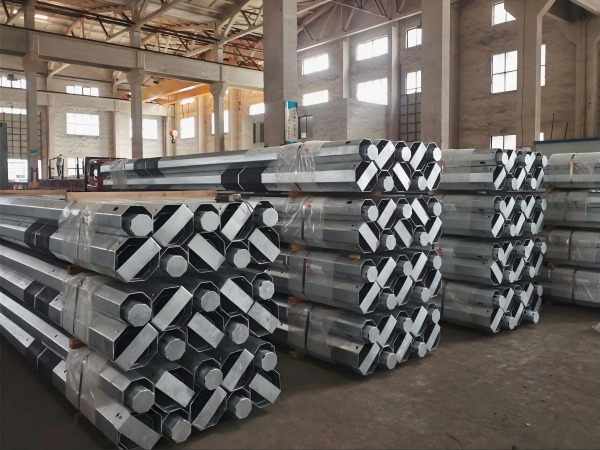

1. Configuración seccional

• Monopolo cónico: diseño cónico para una distribución óptima de la carga

• Tipos de articulaciones:

  1. Atornillado con brida (pernos M24, grado 8.8)

  2. Ajuste deslizante con pasadores de corte (para un montaje rápido)

• Alturas estándar:

• gráfico LR
  33kV --> 15m/18m 22kV --> 12m/15m 11kV --> 9m/12m

2. Montaje de aisladores y herrajes

3. Sistemas de cimentación

• Entierro directo:

  1. Profundidad = 10% de la altura del poste + 0,6 m

  2. Relleno: 95% suelo granular compactado

• Cajón de hormigón:

  1. 1,2 m Ø × 2,5 m de profundidad (para suelos blandos)

  2. Jaula de varillas de refuerzo: 6 verticales T16 con tirantes T10

Sistemas de seguridad eléctrica

Comparación de rendimiento

Sistema de protección contra la corrosión

• Proceso HDG:

  1. Decapado ácido (HCl, 10-15%)

  2. Fundente (ZnNH₄Cl₂)

  3. Inmersión en baño de zinc a 450 °C (6-10 min)

• Espesor del recubrimiento:

  • Base: 85μm

  • Zonas de soldadura: 70 μm (mínimo)

• Ánodos de sacrificio: opcionales para zonas costeras/industriales

Configuraciones típicas

Poste de distribución de 11 kV

Altura: 12m Crucetas: 2×2,4m (configuración en V horizontal) Conductores: AAC 150mm² (trifásico + neutro) Distancia a tierra: 5,0m

Poste de subtransmisión de 33 kV

Altura: 18m Crucetas: 3×3,0m (formación delta) Conductores: ACSR 240/40mm² Distancia al suelo: 6,5m

Protocolo de instalación

1. Inspección del sitio:

   1. Prueba de resistividad del suelo (método de 4 pines de Wenner)

   2. Escaneo de línea aérea (verificación de espacio libre LiDAR)

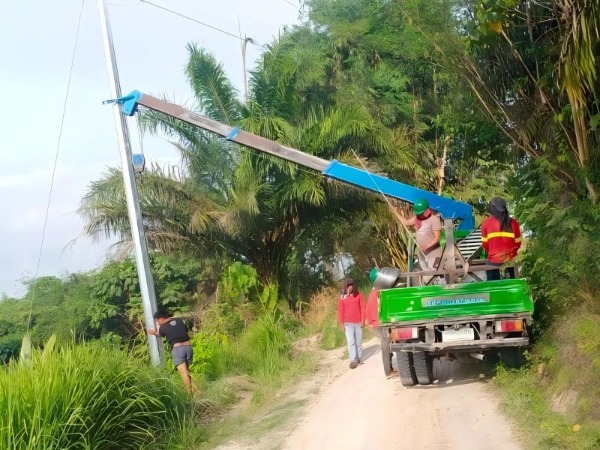

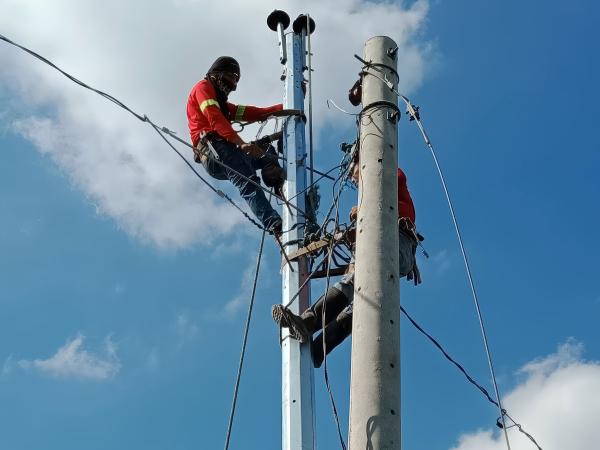

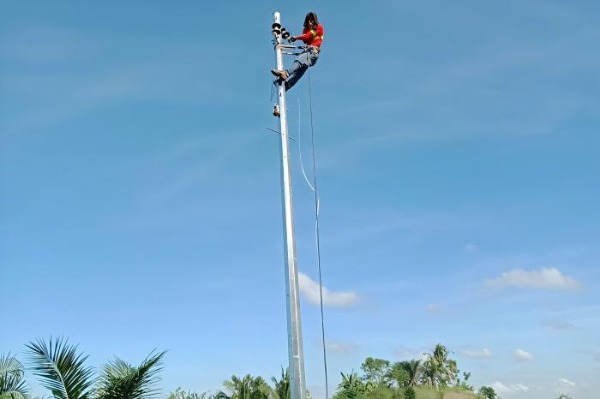

2. Erección:

   1. Grúa elevadora con barras separadoras

   2. Tolerancia de verticalidad: ≤1:500

3. Puesta en servicio:

   1. Limpieza de aisladores (recubrimiento de silicona)

   2. Comprobación de par: 90 % de límite elástico de los pernos

   3. Prueba Megger: >500 MΩ (fase a tierra)

Análisis de costos

Estudio de caso: Despliegue en el desierto

Proyecto: Alimentador de subestación de 132/33 kV en Arabia Saudita

• Desafío: Abrasión por arena + temperaturas de 55 °C

• Solución:

  1. HDG extra grueso (100 μm) + capa superior de epoxi

  2. Collares de hormigón en la línea de tierra

• Resultados:

  1. Cero corrosión después de 8 años

  2. Soportó vientos shamal de 90 km/h

Cumplimiento y certificación

• Estructural: EN 40-3-3 / ANSI O5.1

• Eléctrico: IEC 61936 / IEEE 1127

• Seguridad: OSHA 1910.269 (pernos de escalón/anillos en D)

• Calidad: soldadura ISO 9001 + ISO 3834-2

Consejo de ingeniería: para líneas de 33 kV, especifique anillos de corona en los aisladores donde la altitud sea >1000 m para reducir el ruido de RF.

Para diseños personalizados: proporcione la clase de suelo, la zona de viento/hielo y la tensión del conductor para la selección de la clase de poste (clase 1 a clase 5 según IEC 60826).
