Definición: Torres estructurales diseñadas para integrarse visualmente con el entorno manteniendo al mismo tiempo plena funcionalidad.
Objetivos principales:
Minimizar la intrusión visual en áreas sensibles (residenciales, históricas, paisajísticas)
Reducir el riesgo de vandalismo y robo en ubicaciones remotas
Ocultar infraestructura crítica (militar/de seguridad)
Cumplir con estrictos requisitos de zonificación y reglamentación
Principios clave de ingeniería:
Coincidencia de espectro: replica la reflectancia circundante en las bandas visible, IR y de radar
Replicación de textura: imita la granularidad de la superficie (corteza, hormigón, follaje)
Disrupción de la forma: rompe siluetas de torres reconocibles
Adaptación del material: utilice compuestos no reflectantes que absorban el radar
| Subtipo | Especificaciones técnicas | Aplicaciones |
|---|---|---|

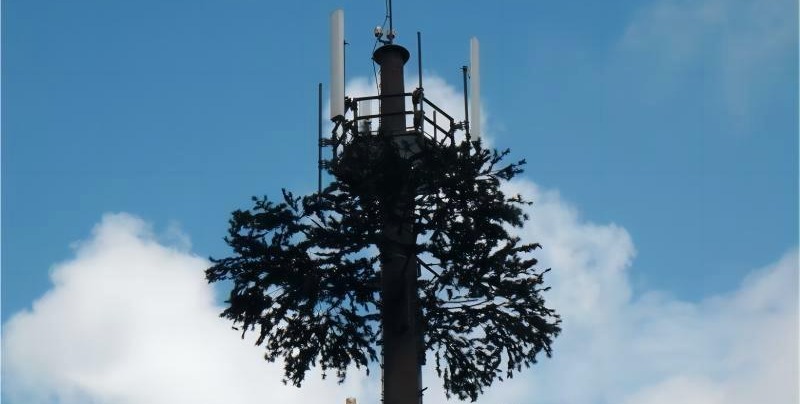

| Torres del bosque |
- Revestimiento con textura de corteza de polímero reforzado con vidrio (PRFV)
- Soportes de antena camuflados en ramas de árboles. - Combinación de colores personalizada utilizando la paleta de bosques RAL K7 |
Redes celulares en parques nacionales
Puestos de observación de vida silvestre |
| Torres de la cara de roca |
- Hormigón geopolímero con áridos locales embebidos
- Facetas angulares no reflectantes (10°–45°) - Tratamientos de superficies con difusión por radar |
Sitios de telecomunicaciones montañosos
Vigilancia fronteriza |
| Torres del desierto |
- Recubrimiento de poliuretano con textura arena (RAL 1019)
- Diseños de ventilación que disipan el calor que imitan las dunas. - Materiales estables a los rayos UV que resisten temperaturas de más de 50 °C. |
Comunicaciones en campos petrolíferos
Operaciones militares en el desierto |
| Subtipo | Especificaciones técnicas | Aplicaciones |
|---|---|---|
| Campanario sigiloso |
- Perfil de aguja de iglesia con estructura de celosía interna
- Amortiguación acústica de campanarios para el ruido de los equipos. - Exterior de cobre recubierto de plomo (pátina envejecida) |
Despliegue de 5G en el distrito histórico |

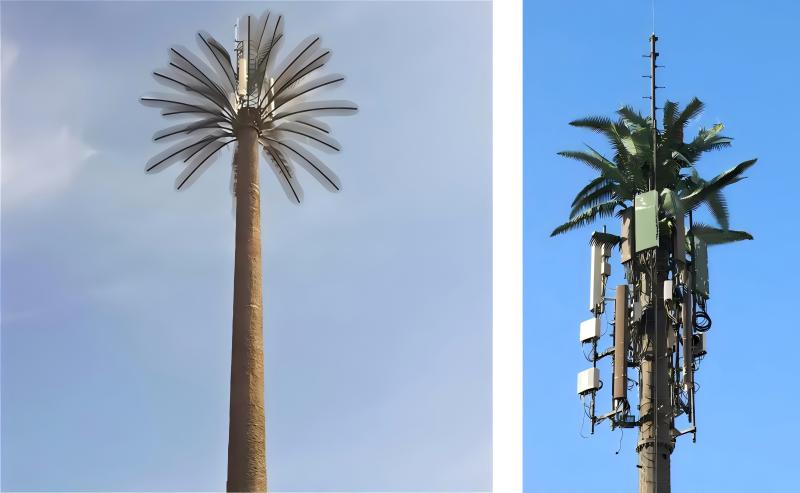

| Árboles monopalmeras |
- Tronco de FRP con hojas de polietileno (resistencia al viento de 130 km/h)
- Columna de refuerzo interna de acero inoxidable - Sistemas de canaletas pluviales camuflados en enredaderas |
Telecomunicaciones en zonas turísticas
Residencial de alta gama |
| Torres de ventilación |
- Diseño de chimenea de doble pared con deflectores térmicos.
- Recubrimiento en polvo de grado industrial (RAL 7022) - Disipación de calor que cumple con las normas de emisiones |
complejos fabriles
Sistemas de autoridad portuaria |
| Subtipo | Especificaciones técnicas | Aplicaciones |
|---|---|---|
| Torres de mástil de bandera |
- Perfiles telescópicos de aluminio (máximo 40 m)
- Alimentaciones de antena de guía de ondas interna - Integración del sistema de poleas de driza |
Embajadas y recintos gubernamentales
Microcélulas urbanas |
| Réplicas de torres de agua |
- Carcasa de tanque de FRP presurizado (capacidad para 20 000 L)
- Celosía estructural dentro de la cavidad del tanque - Indicadores funcionales del nivel del agua |
Infraestructura municipal
Distritos de agua rurales |
| Torres de cartelera publicitaria |
- Estructura de montaje de pantalla digital
- Canalizaciones de cables detrás de paneles publicitarios - Pasarelas de servicio de 360° |
Telecomunicaciones en carreteras
Publicidad urbana |
(Nota: solo tecnología desclasificada)
| Subtipo | Especificaciones técnicas | Aplicaciones |
|---|---|---|
| Mástiles RF-Stealth |
- Compuestos de fibra de carbono con esteras absorbentes de radar (RAM)
- Perfil RCS reducido (<0,1 m² en banda X) - Envolturas térmicas con supresión de infrarrojos |
bases de operaciones avanzadas
Estaciones ELINT |
| Scrim de implementación rápida |
- Red de camuflaje modular con control de firma espectral
- Membrana tensada ligera (3 kg/m²) - Superficies selectivas de frecuencia multibanda (FSS) |
radar de artillería móvil
Vigilancia temporal |
| Estructuras falsas |
- Torres de señuelo inflables con reflectores de esquina
- Emuladores de firma de calor - Cápsulas de equipos protegidas contra EMI |
Engaño en la guerra electrónica
Protección de la fuerza |
Ciencia de los materiales:
Recubrimientos: Epoxi cargado con cerámica con pigmentos camaleónicos (cambian con el ángulo de visión)
Texturizado: réplica de superficies naturales mediante molde grabado con láser (precisión de ±0,02 mm)
Gestión térmica: materiales de cambio de fase (PCM) en revestimientos para enmascarar las firmas térmicas
Ingeniería electromagnética:
Superficies selectivas de frecuencia (FSS): transparentes para las bandas operativas (por ejemplo, 1,7–2,5 GHz) mientras que bloquean otras
Estructuras absorbentes de radar (RAS): compuestos dopados con nanotubos de carbono que atenúan de 8 a 18 GHz
Integración estructural:
Preservación de la carga del viento: elementos de camuflaje diseñados para una resistencia adicional de ≤5 %
Acceso de mantenimiento: Trampillas ocultas con seguridad biométrica
Protección contra rayos: Tiras disipadoras incrustadas en corteza artificial
| Tipo de camuflaje | Rango de detección visual | Sección transversal del radar | Ciclo de mantenimiento | Prima de costo |
|---|---|---|---|---|
| Mezcla de bosques | ≤100 m | Base | 18 meses | 25–40% |
| Sigilo urbano | ≤50 m | +0,5 dBsm | 24 meses | 35–60% |
| RF militar sigiloso | ≤30 m | -20 dBsm | 6 meses | 200–400% |
| Mímica arquitectónica | ≤15 m | +3 dBsm | 60 meses | 70–90% |
Fase de análisis del sitio
Escaneo LiDAR del entorno
Mapeo de reflectancia espectral (350–2500 nm)
Estudios históricos de visibilidad (variaciones estacionales)
Cumplimiento normativo
Exenciones de señalización de obstáculos de la FAA
Códigos de preservación del patrimonio local
Requisitos de autorización de seguridad militar
Consideraciones sobre el ciclo de vida
Prueba de degradación UV (meteorización acelerada de más de 3000 horas)
Resistencia al vandalismo (clasificación de impacto IK10)
Seguridad contra incendios (clasificación de propagación de llama clase A)
Estudio de caso: El proyecto "Árboles del Conocimiento" de Singapur instaló 132 torres de monopalmera en Marina Bay, lo que redujo las quejas por impacto visual en un 92 % y brindó cobertura 5G. Cada "árbol" contiene 18 antenas con una pérdida de señal de <0,5 dB gracias a su revestimiento de FRP.
