En la jerarquía de los procesos de fabricación para torres de soporte de radar La soldadura es la norma. Es el acto único e irreversible que transforma componentes individuales de acero de alta resistencia en un monolito unificado y resistente. Para una estructura encargada de soportar conjuntos de radares de varias toneladas y mantener una estabilidad micrométrica bajo décadas de viento, hielo y cargas operativas dinámicas, la calidad de estas soldaduras es innegociable.
Un solo defecto subcrítico oculto en una soldadura puede convertirse en el punto de nucleación para la propagación de grietas por fatiga bajo millones de ciclos de tensión, lo que podría provocar una falla estructural catastrófica. Por lo tanto, garantizar la integridad de la soldadura trasciende la construcción básica: es un imperativo fundamental de ingeniería. Esta garantía se logra no solo con la confianza en la habilidad del soldador, sino mediante un riguroso régimen de procedimientos controlados con respaldo científico y, lo más importante, Ensayos no destructivos (END) avanzados .
Una torre de radar es una estructura cargada dinámicamente. A diferencia de los edificios estáticos, está sujeta a tensiones cíclicas continuas causadas por la vibración inducida por el viento, la inercia rotacional de la antena y la expansión térmica. Estos factores la hacen muy susceptible a fallas por fatiga.
El papel del perfil de soldadura: En un régimen de carga dinámica, la concentración de tensiones es un problema. Una soldadura de penetración parcial o de filete, que no se fusiona a través de todo el espesor de la unión, crea una entalladura inherente y aguda en la raíz de la soldadura. Esta entalla actúa como un potente concentrador de tensiones, reduciendo drásticamente la resistencia a la fatiga de la unión.
La solución de penetración total: Una soldadura de ranura de penetración completa de la junta (CJP) está diseñada para fusionarse a través de todo el espesor del material, eliminando eficazmente la muesca en la raíz. Con un diseño y una ejecución correctos, crea una transición suave de la tensión de un elemento a otro, ofreciendo un rendimiento a la fatiga similar al del propio material base. Para las conexiones principales de carga en torres de radar, como empalmes de patas, juntas de nodos críticos y soportes de plataformas de antena, las soldaduras CJP suelen ser obligatorias en las especificaciones.

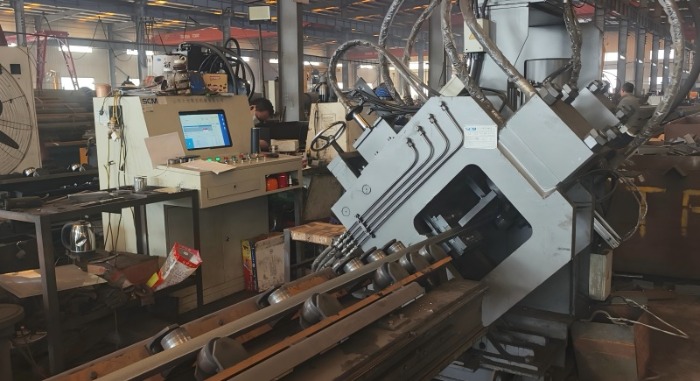

Las soldaduras impecables son producto de procesos controlados, no del azar. Este control comienza mucho antes de que se inicie el arco.
Especificación y calificación del procedimiento de soldadura (WPS): Toda soldadura en una estructura crítica se rige por un WPS calificado. Este documento, certificado mediante pruebas físicas (Registro de Calificación de Procedimientos - PQR), especifica la fórmula exacta: grados de metal base y de aporte, diseño de la unión (ángulos de bisel, separación de raíz), temperatura de precalentamiento y entre pasadas, posición de soldadura, parámetros eléctricos (voltaje, amperaje, velocidad de avance) y tratamiento térmico posterior a la soldadura, si es necesario. Esto garantiza resultados repetibles y predecibles.
Preparación y ajuste de juntas críticas: Para las soldaduras CJP, es esencial una preparación precisa de los bordes mediante mecanizado o corte térmico de precisión. El ajuste de las piezas antes de la soldadura debe ser firme y uniforme; las holguras excesivas obligan al soldador a depositar un exceso de metal de aportación, lo que aumenta el riesgo de defectos como la falta de fusión o la distorsión excesiva.
Calificación de soldador: Los soldadores que realizan estas uniones críticas deben estar certificados según la WPS específica que se utilice, lo que demuestra su capacidad para producir soldaduras sólidas en las condiciones definidas.
Incluso con procedimientos perfectos, existe la posibilidad de que se produzcan defectos humanos o inducidos por el proceso. Los END proporcionan la visión para inspeccionar la estructura interna de una soldadura sin dañarla. Para las soldaduras de torres de radar, la prueba ultrasónica (UT) es el principal método de examen volumétrico.
UT se destaca en la detección de fallas internas y planas que son críticas en escenarios de fatiga, como falta de fusión, grietas e inclusiones de escoria alargadas.
Cómo funciona: Un técnico capacitado utiliza un transductor portátil que genera ondas sonoras de alta frecuencia (ultrasonido). Estas ondas se acoplan al acero mediante un gel y viajan a través del material. Al encontrar una discontinuidad (defecto), parte de la energía sonora se refleja de vuelta al transductor. El retardo y la amplitud de este eco se analizan para determinar la profundidad, el tamaño y la orientación del defecto.
¿Por qué UT para torres de radar?
Sensibilidad a fallas críticas: La UT es excepcionalmente buena para detectar fallas planas similares a grietas que son más peligrosas bajo cargas cíclicas.
Dimensionamiento de profundidad: Puede determinar con precisión la posición y el tamaño del espesor de un defecto, lo que es crucial para la evaluación de criticidad de ingeniería.
Registro permanente: Las unidades UT digitales modernas proporcionan registros de datos de escaneo A y datos de posición codificados, creando un registro digital auditable de la calidad de la inspección.
Para las articulaciones más críticas, Transductor de ultrasonidos de matriz en fase (PAUT) Ofrece una capacidad aún mayor. En lugar de un solo cristal piezoeléctrico, PAUT utiliza una sonda multielemento donde la fase de activación de cada elemento se puede controlar electrónicamente.
Esto permite la dirección y el enfoque electrónicos del haz, lo que posibilita la inspección de geometrías complejas (como soldaduras de boquillas) desde una única posición de sonda y proporciona una caracterización y obtención de imágenes de fallas superiores.
Aumenta la velocidad y la confiabilidad de la inspección, generando imágenes C-scan o S-scan detalladas que brindan una imagen más clara e intuitiva del estado interno de la soldadura.
Si bien la UT es el caballo de batalla para las soldaduras primarias, un programa de calidad sólido emplea un conjunto de métodos NDT:
· Pruebas de partículas magnéticas (MT): Se utiliza ampliamente en acero ferrítico para detectar grietas superficiales y cercanas a la superficie (p. ej., en las puntas de las soldaduras). Es rápido, fiable y esencial para detectar indicios superficiales propensos a la fatiga.
· Prueba de penetración de colorantes (PT): Se utiliza para materiales no ferromagnéticos o como alternativa al MT para defectos de rotura de superficies.

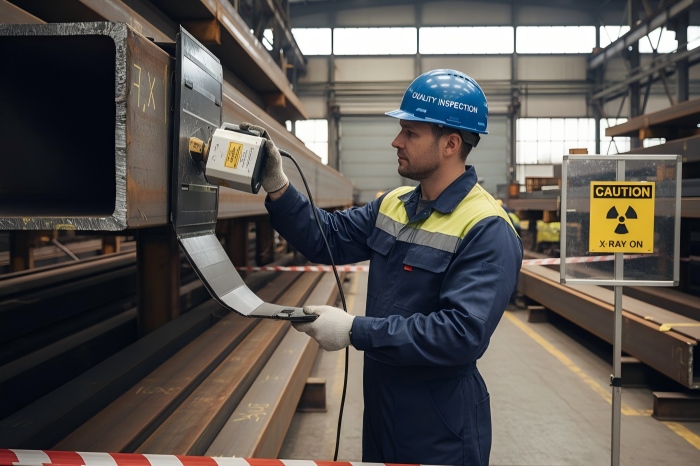

· Pruebas Radiográficas (RT): Utiliza rayos X o rayos gamma para crear una película o imagen digital de la soldadura. Excelente para la inspección volumétrica, ya que proporciona una imagen de sombra 2D permanente, pero generalmente menos sensible que la ultrasónica para detectar grietas estrechas y planas, y presenta importantes limitaciones de seguridad y logística.
La integridad estructural de una torre de soporte de radar es una promesa hecha en la oficina de diseño y cumplida en la planta de fabricación. Esta promesa depende de la calidad de sus uniones soldadas. Al exigir soldaduras de penetración completa en uniones críticas, garantizar su ejecución mediante especificaciones de procedimientos de soldadura cualificadas y verificar rigurosamente su solidez con pruebas ultrasónicas avanzadas, los ingenieros transforman el acero en bruto en un activo confiable y duradero.
Este enfoque integrado, donde convergen la metalurgia, la ingeniería mecánica y la ciencia de los materiales, garantiza que la torre no solo se mantendrá en pie, sino que funcionará con una estabilidad inquebrantable durante toda su vida útil, cumpliendo fielmente la misión crítica del radar que la sostiene. En el mundo de las infraestructuras críticas, no hay sustituto para este nivel de integridad comprobada.
