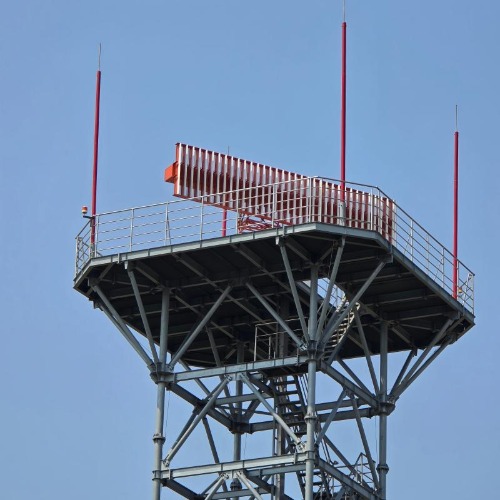

En el mundo de las infraestructuras críticas, pocas estructuras tienen una responsabilidad tan precisa como la de una torre de soporte de radar A diferencia de una torre de telecomunicaciones, cuya métrica principal es la cobertura de la señal, la métrica fundamental de rendimiento de una torre de radar es la fidelidad de los datos. La claridad de una imagen meteorológica, la precisión de un barrido de control de tráfico aéreo o la resolución de una imagen de vigilancia de defensa pueden verse directamente degradadas por un temblor imperceptible en el acero que sostiene la antena. Por ello, la filosofía de diseño de las torres de radar en celosía cambia radicalmente de la mera resistencia a la rigidez primordial, con un enfoque innegociable en lograr una alta frecuencia natural. Este parámetro no es solo una línea más en una hoja de especificaciones; es la barrera fundamental que impide que la dinámica estructural altere el rendimiento electromagnético.
Este blog explora el vínculo crítico entre la dinámica de la torre y la función del radar, estableciendo por qué una frecuencia natural alta es el punto de referencia indispensable para la integridad de la torre del radar.
Un sistema de radar funciona emitiendo ondas de radio sincronizadas con precisión y analizando los ecos que retorna. La dirección de apuntamiento de la antena debe ser conocida y estable con una precisión de fracciones de grado para localizar objetivos con precisión. Cualquier movimiento de la plataforma de la antena, incluidas las sutiles vibraciones oscilatorias de la propia torre, introduce errores de fase e imprecisiones de apuntamiento.
La forma más insidiosa de este movimiento es la resonancia. Toda estructura tiene frecuencias naturales inherentes a las que vibra preferentemente, de forma similar a un diapasón. Si la frecuencia de una función de forzamiento (como el desprendimiento de vórtices de viento, el desequilibrio mecánico de la antena giratoria o la actividad microsísmica) coincide con la frecuencia natural de la torre, se acumula energía, lo que resulta en vibraciones amplificadas. En una torre de radar, las funciones de forzamiento son omnipresentes. La frecuencia de rotación de la antena (que suele ser de 0,1 a 0,5 Hz para los radares meteorológicos) y la frecuencia de desprendimiento de vórtices del viento que fluye cerca de la torre son especialmente preocupantes para los conductores.
Si la primera frecuencia natural (fundamental) de la torre es demasiado baja, corre el riesgo de alinearse con estas frecuencias de forzamiento operacionales o ambientales. Este acoplamiento resonante puede provocar que la antena vibre con una oscilación lenta y persistente, distorsionando la imagen del radar y haciendo que los datos sean poco fiables o inútiles. La solución es diseñar la frecuencia natural de la torre. la frecuencia sea significativamente más alta que las frecuencias de forzamiento dominantes , creando un amplio "margen de separación" que impide el acoplamiento energético.
La frecuencia natural ( función ) de una estructura no es función de su resistencia, sino de su rigidez ( k ) y masa ( metro ), gobernado por la relación fundamental:
Esta ecuación revela el mandato de diseño
Para aumentar la frecuencia natural, debes aumentar la rigidez ( k ) o disminuir la masa ( metro ).
Para antenas de radar y radomos pesados, reducir la masa suele ser poco práctico. Por lo tanto, la principal medida es maximizar la rigidez estructural.
Este es el origen del "parámetro de rigidez". Una torre de radar está diseñada no solo para soportar peso, sino también para resistir la deformación bajo cargas dinámicas con una rigidez excepcional. Su frecuencia natural se convierte en el indicador clave de rendimiento (KPI) de dicha rigidez.
Para lograr una especificación de frecuencia natural alta se requiere un enfoque de diseño holístico centrado en la rigidez en todos los niveles:
1. Selección de material y sección: la base de la rigidez
· Acero de alta resistencia: El uso de acero con mayor límite elástico (p. ej., Q345B/Q355 o ASTM A572 Gr. 50 sobre Q235) permite el uso de secciones transversales más eficientes y compactas. Si bien la resistencia es la ventaja, el aumento del momento de inercia resultante ( I ) de las secciones de los miembros aumenta directamente la rigidez global.
· Tamaño de miembro optimizado: Las patas y los elementos de arriostramiento clave se dimensionan para controlar la deflexión, no solo la tensión. Esto suele resultar en ángulos o tubos más robustos que un diseño de torre de comunicaciones con un código mínimo.
2. Optimización de la forma estructural: la geometría es el destino
Mayor ancho de base: La manera más eficaz de aumentar la rigidez global y la frecuencia natural es ensanchar la base de la torre. Esto aumenta drásticamente el brazo de momento para resistir el vuelco, reduciendo así la deflexión lateral bajo carga.
3. Rigidez de la conexión: la más débil
· Conexiones rigidizadas y resistentes a momentos: Las uniones críticas, especialmente en la interfaz de la plataforma de la antena y los nodos principales de las patas, se diseñan con placas de refuerzo para evitar la flexibilidad local. El objetivo es adoptar condiciones de "extremo fijo" en lugar de "fijación" siempre que sea posible.
· Pernos pretensados: Los pernos de alta resistencia se instalan con tensión previa calibrada para garantizar conexiones de agarre por fricción que minimizan el deslizamiento y el juego, que son fuentes de rigidez y amortiguación no lineales.
En el caso de un proyecto de torre de radar, la frecuencia natural no es una comprobación posterior al cálculo, sino un requisito de diseño prescriptivo.
· Especificación del objetivo: El fabricante original del radar o el usuario final normalmente especificarán una frecuencia natural mínima inicial (por ejemplo, 1,0 Hz, 1,5 Hz o superior), a menudo con el requisito de que permanezca por encima de la frecuencia de rotación de la antena y sus armónicos con un margen cómodo (por ejemplo, un margen de separación del 150%).

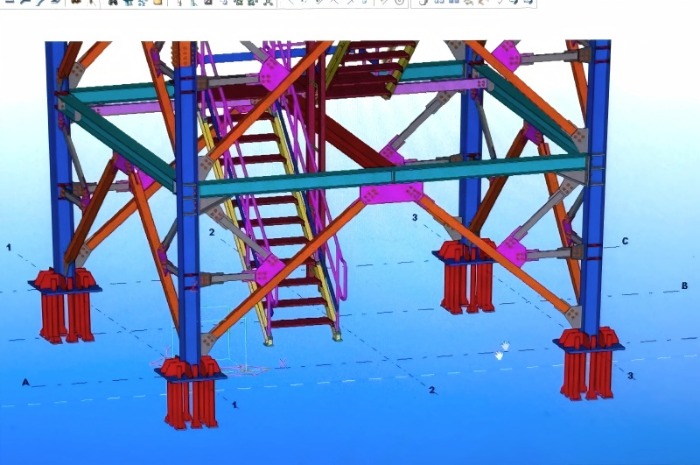

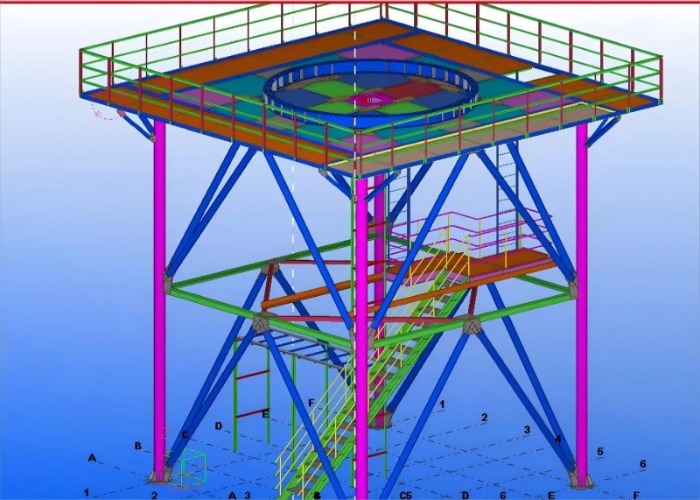

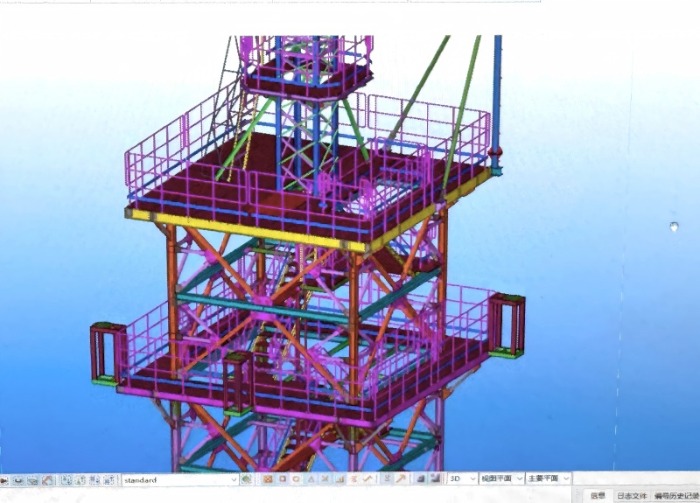

· Análisis dinámico avanzado: Los ingenieros utilizan software de Análisis de Elementos Finitos (FEA) para crear un modelo modal detallado de la torre, que incluye la masa y la rigidez de la antena y el radomo. Este análisis predice las formas y frecuencias modales de la estructura.
· Iteración de diseño: El diseño inicial se perfecciona iterativamente (aumentando el tamaño de los miembros, ajustando los arriostramientos, ampliando la base) hasta que los resultados del análisis de elementos finitos (FEA) cumplen o superan el objetivo de frecuencia especificado.
· Validación: Para las aplicaciones más críticas, el diseño puede validarse mediante pruebas en túnel de viento o un análisis detallado de la interacción suelo-estructura.
En el caso de las torres de comunicaciones, la capacidad y la altura suelen ser los factores principales. En el caso de las torres de radar en celosía, la cuestión se centra en la rigidez, cuantificada por la frecuencia natural. Esta especificación es la traducción directa en ingeniería del requisito de "cero interferencias" de la estructura de soporte. Es un punto de referencia que obliga a los diseños a ser más robustos, rígidos y resilientes frente a las fuerzas dinámicas que buscan inducir la vibración.
Invertir en un diseño que cumpla con una especificación de alta frecuencia natural es invertir en la integridad de los datos del radar. Garantiza que la torre actúe como una base silenciosa e inamovible para la detección de precisión, un verdadero referente de rendimiento en la fusión de la ingeniería estructural y de sistemas.
