El diseño redundante en torres de acero angular es la filosofía de ingeniería de incorporar múltiples trayectorias de carga y miembros estructurales secundarios para que el fallo de cualquier componente individual no provoque un colapso catastrófico. En una torre reticulada correctamente diseñada, si una pata principal o un arriostramiento diagonal resulta dañado o se elimina, la estructura circundante redistribuye la carga mediante trayectorias alternativas, manteniendo la estabilidad general.
Esta característica de "fallo parcial, estabilidad general" transforma una estructura frágil en una tolerante al daño. Aunque las torres de transmisión suelen describirse como estructuras "donde la redundancia es mínima: la pérdida de un solo elemento diagonal a menudo desencadena un colapso progresivo", el diseño redundante deliberado —mediante arriostramientos secundarios, múltiples conexiones atornilladas y detalles robustos de las uniones— puede crear las trayectorias de carga alternativas necesarias para evitar fallos desproporcionados. Esta filosofía no consiste en añadir acero en exceso; se trata de inteligencia de ingeniería: garantizar que, cuando ocurre lo inesperado, la torre se doble pero no se rompa.
La redundancia crea capacidad de supervivencia: Una torre con múltiples trayectorias de carga puede sobrevivir a la pérdida de elementos individuales mediante la redistribución de fuerzas
Los miembros secundarios no son opcionales: Los arriostramientos redundantes proporcionan puntos de apoyo intermedios que evitan el pandeo de los miembros principales y prolongan la vida estructural
El detalle de las uniones es fundamental: El fallo de una sola conexión puede comprometer la eficacia de todo un sistema redundante, como demostró el colapso de la torre KOZK de 2018
Las torres de 4 patas ofrecen una redundancia superior: En comparación con los diseños de 3 patas, las torres reticuladas de 4 patas proporcionan distribución de carga por múltiples trayectorias y una redundancia frente a fallos significativamente mayor
La redundancia debe diseñarse, no suponerse: Simplemente añadir miembros sin un análisis adecuado de las trayectorias de carga puede crear "fallos inducidos por redundancia"
El montaje de prueba valida la redundancia: El premontaje en fábrica verifica que los sistemas redundantes funcionen según lo previsto antes del montaje en campo
Una torre reticulada es una estructura de celosía espacial altamente hiperestática—lo que significa que tiene más miembros y conexiones que el mínimo requerido para la estabilidad estática. Esta redundancia inherente es tanto una ventaja como una desventaja. Cuando está correctamente diseñada, proporciona trayectorias de carga alternativas que evitan el colapso. Cuando está mal detallada, puede crear suposiciones engañosas sobre la capacidad estructural.
La estructura de celosía espacial dota a las torres de "una adaptabilidad y redundancia excepcionales. Incluso si un miembro resulta dañado en circunstancias extremas, toda la estructura puede mantener la estabilidad general mediante la redistribución de fuerzas, evitando un colapso catastrófico". Esta característica de "fallo parcial, estabilidad general" es la promesa central del diseño redundante.
Sin embargo, las torres de transmisión suelen describirse como "una estructura poco común donde la redundancia es mínima: la pérdida de un solo miembro diagonal a menudo desencadena un colapso progresivo". Esta aparente contradicción se resuelve cuando entendemos que la redundancia debe diseñarse deliberadamente—no es una propiedad automática de la construcción reticulada.

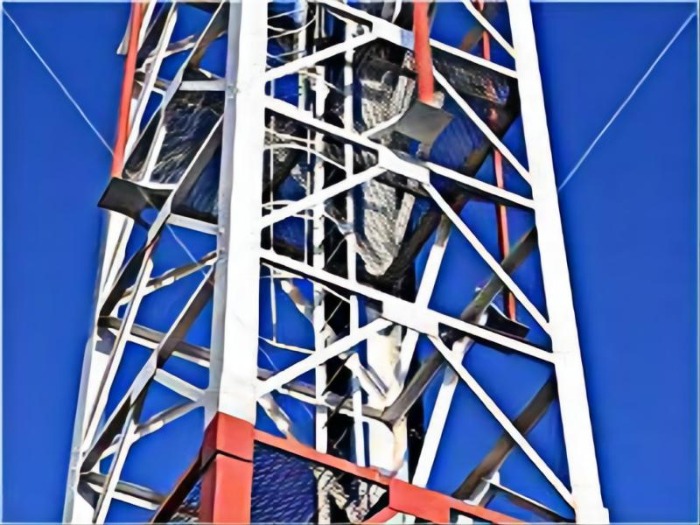

En el diseño de torres reticuladas, los miembros se clasifican según su función estructural:
| Tipo de miembro | Función | Ejemplo |
|---|---|---|
| Miembros principales | Soportan las cargas estructurales principales | Patas principales, diagonales principales |
| Miembros secundarios (redundantes) | Proporcionar arriostramiento intermedio, evitar el pandeo, distribuir cargas | Elementos redundantes horizontales, arriostramientos secundarios |
Los elementos secundarios "proporcionan puntos de arriostramiento intermedios a los elementos primarios". Su función no es soportar cargas primarias, sino reducir la longitud efectiva sin arriostrar de los elementos comprimidos, aumentando significativamente su capacidad de carga.
Cuando un elemento redundante se elimina o se ve comprometido, la longitud sin arriostrar del elemento primario adyacente se duplica efectivamente. Esta reducción de la capacidad a compresión puede ser catastrófica. El colapso de 2018 de la torre de televisión KOZK proporciona una trágica ilustración: "El elemento redundante comprometido duplicó efectivamente la longitud sin arriostrar de la pata de la torre, lo que redujo la capacidad a compresión de la pata de la torre".
Cuando falla un elemento primario, la estructura debe tener rutas alternativas para la transferencia de cargas. "La existencia de rutas alternativas de carga para la transferencia de la carga excesiva causada por la eliminación del elemento es de particular importancia". El método de rutas alternativas de carga es uno de los enfoques regulatorios comunes en el análisis de colapso progresivo.
En una torre redundante bien diseñada, si un arriostramiento diagonal se daña:
1. La carga que soportaba se redistribuye a los elementos adyacentes
2. Estos elementos, diseñados con capacidad de reserva, aceptan la carga adicional
3. La estructura permanece estable, aunque con un margen de seguridad reducido
4. El daño puede detectarse y repararse durante la inspección rutinaria

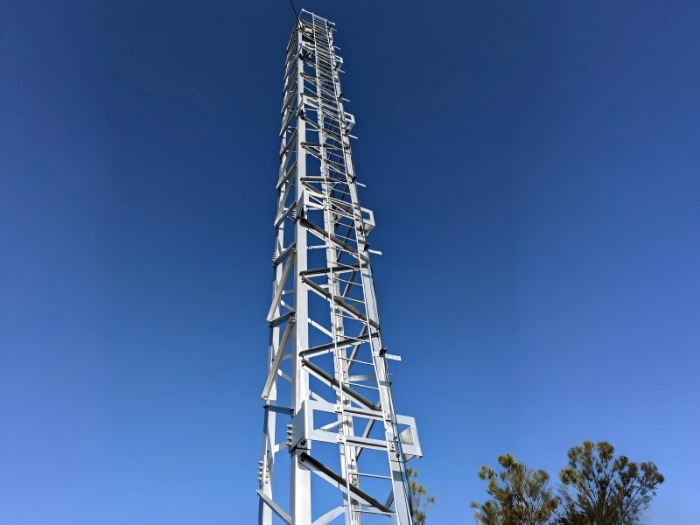

La elección entre torres reticuladas de 3 patas y de 4 patas tiene implicaciones significativas para la redundancia estructural:
| Parámetro | Torre de 3 patas | Torre de 4 patas |
|---|---|---|
| Redundancia estructural | Menor: la falla de un único punto es más crítica | Mayor: distribución de carga mediante múltiples rutas |
| Rigidez torsional | Moderada | 40% mayor resistencia |
| Alternativas de rutas de carga | Limitadas | Múltiples: rutas redundantes disponibles |
| Tolerancia a fallas | Crítica: la pérdida de una pata puede ser catastrófica | Robusta: la carga se redistribuye entre las patas restantes |
| Eficiencia del material | 15–30% menos acero | Más acero, mayor redundancia |
| Mejor para | Aplicaciones sensibles al costo y de menor altura | Infraestructura crítica, zonas de alto viento, sitios con múltiples operadores |
La ventaja de las 4 patas: La base rectangular o cuadrada de una torre de 4 patas crea múltiples trayectorias de carga que una base triangular no puede proporcionar. Si una pata se ve comprometida, las tres patas restantes pueden redistribuir la carga a través del sistema de arriostramiento, una capacidad que es estructuralmente imposible en un diseño de 3 patas donde la pérdida de una sola pata desestabiliza fundamentalmente la geometría triangular.
La eficacia de un sistema redundante depende fundamentalmente deldetallado de las uniones. Las conexiones mal diseñadas pueden anular los beneficios de los elementos redundantes o, peor aún, crear mecanismos de falla que no existirían en diseños más simples.

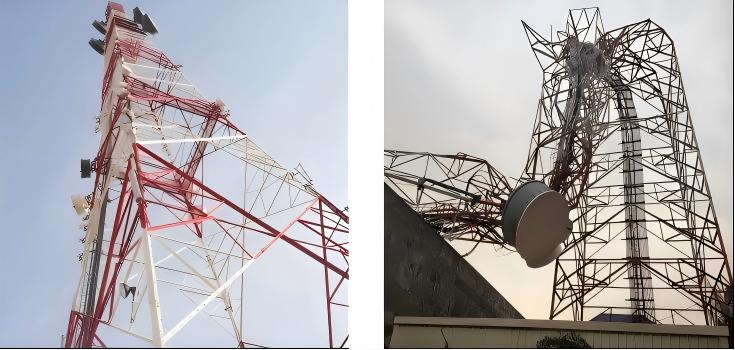

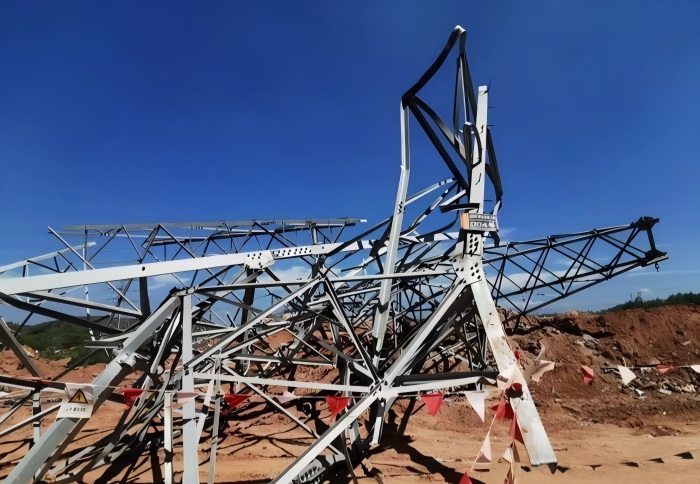

El colapso de 2018 de la torre de televisión KOZK de 2,000 pies en Springfield, Missouri, que resultó en una fatalidad y un acuerdo de $3.2 millones, demuestra las consecuencias catastróficas de un detallado inadecuado de elementos redundantes:
"El procedimiento de reemplazo de diagonales sugerido por TCI era deficiente porque comprometía la eficacia de los arriostramientos circundantes integrados y la capacidad portante de las patas de la torre. No se podía retirar una sola diagonal sin afectar la integridad del arriostramiento redundante porque los arriostramientos comparten dos pernos comunes en la conexión diagonal/redundante."
La causa raíz era específica y técnica: "La causa del colapso de la torre de comunicación fue el debilitamiento de la resistencia a la compresión de las patas de la torre al retirar los pernos de la conexión de las diagonales con el elemento redundante horizontal". El redundante comprometido "efectivamente duplicó la longitud no arriostrada de la pata de la torre, lo que redujo la capacidad de compresión de la pata de la torre".
Los estudios de fallas inducidas por redundancia han producido recomendaciones específicas de diseño:
· Conexiones con doble pernopara elementos redundantes
· Detallado adecuado de las uniones para considerar las excentricidades del entramado y la distribución de fuerzas
· Verificaciones de fuerzas en elementos redundantes: La fuerza en los elementos redundantes debe verificarse para asegurar que esté dentro de límites aceptables en relación con las fuerzas de los elementos principales
· Arriostramiento temporal durante el mantenimiento: Cualquier procedimiento que retire un elemento redundante debe incluir previsiones para el arriostramiento temporal
Varias normas regulan el diseño redundante en torres reticuladas:
ASCE/SEI 10-15 (Diseño de estructuras reticuladas de acero para transmisión) especifica criterios de diseño para elementos, conexiones y cables tensores para resistir cargas de diseño factorizadas. Incluye secciones específicas sobre elementos redundantes.
GB/T 2694 (norma china para la fabricación de torres de transmisión) establece requisitos de calidad que apoyan indirectamente la redundancia mediante tolerancias de fabricación rigurosas.
Los enfoques de diseño basado en la confiabilidad (RBD) se utilizan cada vez más para equilibrar seguridad, redundancia y rentabilidad. RBD considera la probabilidad de falla y el índice de confiabilidad (β) para establecer objetivos basados en el desempeño.
Al ser redundantes las torres, los modos de falla dominantes deben identificarse mediante el método del factor de carga, y las confiabilidades del sistema deben evaluarse en el estado límite de resistencia.
| Decisión de diseño | Impacto en la redundancia |
|---|---|
| 4 patas vs. 3 patas | 4 patas proporciona una redundancia y rigidez torsional superiores |
| Arriostramiento en K vs. arriostramiento en X | El arriostramiento en X ofrece más trayectorias alternativas de carga |
| Conexiones con doble perno | Evita que la falla de un solo perno comprometa la redundancia |
| Miembros redundantes continuos | Proporciona trayectorias de carga ininterrumpidas frente a miembros segmentados |
| Galvanizado por inmersión en caliente | Conserva la capacidad de los miembros durante décadas, manteniendo la redundancia |
Basado en análisis de fallas y estándares de la industria:
· No compartir pernos individuales entre miembros primarios y redundantes: La falla de KOZK ocurrió porque los arriostramientos diagonales y redundantes "comparten dos pernos comunes". Los miembros redundantes deben tener puntos de conexión independientes.
· Proporcionar arriostramiento temporal durante el mantenimiento: Cualquier procedimiento que retire un miembro redundante debe incluir un arriostramiento temporal diseñado por ingeniería para mantener la longitud sin arriostrar de los miembros primarios.
· Verificar las fuerzas de los miembros redundantes: Las fuerzas de los miembros redundantes deben comprobarse para garantizar que no superen el 2,5 % de la fuerza axial del miembro primario.
· Considerar las excentricidades: Las excentricidades del entramado en conexiones atornilladas afectan la distribución de fuerzas y deben tenerse en cuenta en el diseño.
Qingdao Altai Tower Co., Ltd. es un fabricante profesional de torres de telecomunicaciones, torres eléctricas y accesorios para torres, establecido en 2003. La empresa se especializa en el diseño, fabricación e instalación de torres de acero, con productos exportados a más de 100 países y regiones.
| Capacidad | Cómo respalda la redundancia |
|---|---|
| Línea de producción de proceso completo controlada por PLC | Garantiza una calidad constante de los miembros, algo fundamental para un comportamiento redundante predecible |
| Punzonado y perforación CNC | Una precisión de posición de los orificios de ±0,5 mm garantiza el ajuste adecuado de las conexiones redundantes |
| Galvanizado por inmersión en caliente según ASTM A123 | Protege los miembros redundantes contra la corrosión, manteniendo su capacidad durante décadas |
| Ensamblaje de prueba | Verifica que los sistemas redundantes funcionen según lo previsto antes del montaje en campo |
| Acero de alta resistencia (Q345B/A572 Gr50) | Proporciona capacidad de reserva para la redistribución de cargas |
El enfoque de Qingdao Altai Tower para el diseño redundante enfatiza:
Distribución de carga por múltiples trayectorias:Las configuraciones de 4 patas proporcionan redundancia inherente
Conexiones de precisión:La colocación precisa de los orificios garantiza que los miembros redundantes funcionen según lo diseñado
Protección completa contra la corrosión:La galvanización conserva la capacidad redundante de los miembros durante la vida útil de la torre
Diseño modular:Permite un embalaje eficiente y un despliegue rápido mientras mantiene la integridad estructural
| Enfoque de diseño | Nivel de redundancia | Características clave | Mejor para |
|---|---|---|---|
| Redundancia mínima (diseño básico) | Bajo | Menos miembros, conexiones más simples, menor costo | Aplicaciones de baja altura y no críticas |
| Redundancia estándar | Moderado | Arriostramiento secundario, miembros redundantes básicos | Torres típicas de telecomunicaciones y transmisión |
| Alta redundancia | Alto | Múltiples sistemas redundantes, conexiones con doble perno, configuración de 4 patas | Infraestructura crítica, zonas de alto viento, aplicaciones militares |
| Diseño tolerante a daños | Muy alto | Diseñado específicamente para sobrevivir a la pérdida de miembros, con rutas de carga alternativas verificadas | Sitios de misión crítica, zonas sísmicas |
El diseño redundante no consiste en añadir acero en exceso, sino en aplicar inteligencia de ingeniería. Una torre redundante correctamente diseñada puede sobrevivir a la pérdida de elementos individuales mediante la redistribución de fuerzas, manteniendo la «falla parcial, estabilidad general». El método de trayectoria de carga alternativa garantiza que, cuando ocurre lo inesperado, la estructura se deforme pero no se rompa.
Las lecciones de fallos como el colapso de la torre KOZK son claras: la redundancia debe diseñarse, no suponerse. Los detalles adecuados de las uniones, los puntos de conexión independientes y las conexiones con doble perno no son detalles opcionales: son la diferencia entre una torre que sobrevive a los daños y una que colapsa.
Para los propietarios de proyectos y los ingenieros, la elección es clara: invertir en diseño redundante durante la etapa de planificación o pagar por un fallo catastrófico durante la etapa de campo. En el mundo de la infraestructura crítica, la redundancia no es un gasto, sino un seguro contra lo inesperado.
¿Está listo para construir torres tolerantes a daños con redundancia diseñada por ingeniería? Contacte hoy al equipo de ingeniería de Qingdao Altai Tower para obtener un diseño personalizado, análisis de redundancia y una propuesta detallada.
