Una torre de radar integrada es una estructura de acero que combina el mástil de soporte de la antena de radar con una sala de equipos integrada, con control ambiental, dentro de la misma huella, eliminando la necesidad de un refugio independiente separado. Disponibles en alturas de 10 a 50 metros, estas torres integran todos los sistemas críticos de soporte del radar—distribución eléctrica, refrigeración, UPS y cableado de RF—en una sola unidad compacta. El resultado es una reducción de la huella del sitio, una instalación más rápida (a menudo durante la noche), y una reducción del costo total del proyecto en comparación con los diseños tradicionales con torre y edificios de equipos separados. Para aplicaciones de control de tráfico aéreo, vigilancia costera y radares militares, la torre integrada representa la solución más eficiente en espacio y de despliegue rápido disponible actualmente.
· Diseño de una sola huella: La sala de equipos está construida en la base de la torre o integrada en la estructura, eliminando la necesidad de un edificio de refugio separado
· Reducción de costos de adquisición de terrenos: Una huella general más pequeña del sitio significa menos terreno que comprar o arrendar, una ventaja fundamental en ubicaciones urbanas o costeras donde los bienes raíces tienen un alto valor
· Despliegue más rápido: Fabricadas previamente y precableadas en la fábrica, las torres integradas pueden erigirse y ponerse en servicio en días en lugar de semanas
· Control ambiental integrado: Las salas de equipos cuentan con control de temperatura y humedad, garantizando que los componentes electrónicos del radar funcionen dentro de los parámetros especificados
· Alta rigidez, baja deflexión: Los diseños de torres integradas ofrecen una rigidez estructural superior, mejorando el rendimiento del sistema de radar al minimizar el movimiento de la antena
· Rango de altura personalizable: Disponible de 10 a 50 metros, con diseños estándar y específicos para cada sitio disponibles
¿Quién está buscando esta información?
| Tipo de usuario | Intención principal | Principales preocupaciones |
|---|---|---|
| Ingenieros aeroportuarios / gerentes de proyectos de ATC | Evaluar opciones de torres de radar para sistemas nuevos o actualizados de vigilancia aeroportuaria | Velocidad de instalación, limitaciones del sitio, integración del sistema |
| Responsables de adquisiciones de defensa | Adquirir infraestructura de radar para instalaciones militares | Durabilidad, seguridad, cumplimiento de estándares militares |
| Operadores de vigilancia portuaria y costera | Desplegar radar para conocimiento del dominio marítimo | Resistencia a la corrosión, huella compacta en entornos portuarios con espacio limitado |
| Autoridades de aviación civil | Planificar la cobertura de radar para aeropuertos regionales | Restricciones presupuestarias, cumplimiento normativo, mantenimiento a largo plazo |
| Integradores de sistemas de radar | Especificar estructuras de soporte para equipos OEM de radar | Compatibilidad con sistemas de radar, precableado, integración de fábrica |
Resumen de la intención de búsqueda: Los usuarios buscan principalmente soluciones de soporte de radar que ahorran espacio y se pueden desplegar rápidamente que reduzcan la complejidad y el costo de los diseños tradicionales de "torre + edificio de equipos separado". Quieren comprender las ventajas y desventajas entre los enfoques integrados y tradicionales, y necesitan especificaciones técnicas para respaldar las decisiones de adquisición.
1. ¿Qué es exactamente una torre de radar integrada? ¿En qué se diferencia de una torre de radar tradicional con un refugio de equipos separado?
2. ¿Cuánto espacio se ahorra? ¿Cuánto menor es la superficie ocupada por el sitio en comparación con un diseño tradicional?
3. ¿Cuánto más rápida es la instalación? ¿Puede una torre integrada realmente instalarse durante la noche?
4. ¿Es suficientemente grande la sala de equipos integrada? ¿Qué equipos puede albergar? ¿Hay espacio para futuras actualizaciones?
5. ¿Cómo afecta el diseño integrado al rendimiento del radar? ¿La torre proporciona suficiente rigidez y baja deflexión para un funcionamiento preciso del radar?
6. ¿Qué ocurre con el control ambiental? ¿Puede la sala de equipos integrada mantener la temperatura y la humedad adecuadas para los componentes electrónicos sensibles del radar?
7. ¿Qué opciones de altura están disponibles? ¿Puede la torre personalizarse para requisitos específicos del sitio?
8. ¿Cómo se compara el costo? ¿Es una torre integrada más o menos costosa que una torre tradicional + refugio separado?
9. ¿Qué hay del acceso para mantenimiento? ¿La sala de equipos es accesible para el mantenimiento rutinario y las actualizaciones?
10. ¿Qué normas cumplen estas torres? ¿Cumplen con ICAO, Eurocontrol y otras normas relevantes?
Control ambiental integrado (gestión de temperatura y humedad)
Alta rigidez y baja deflexión para la precisión del radar
Prefabricación e integración en fábrica
Altura y configuración personalizables

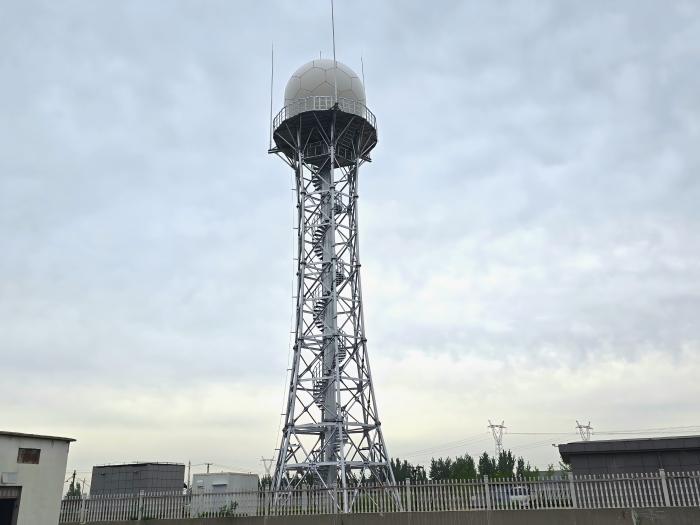

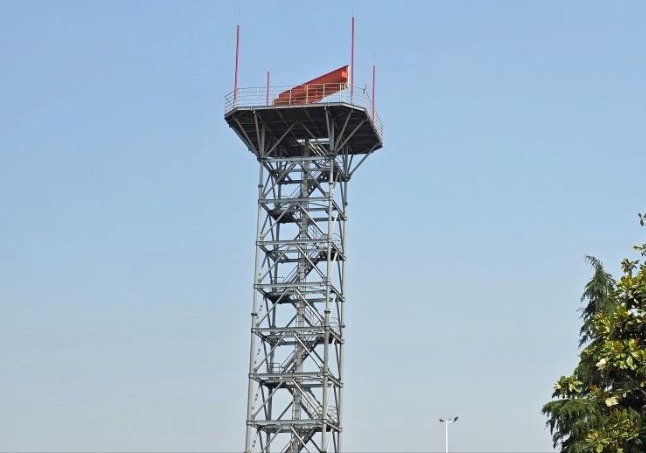

Una torre de radar integrada es una estructura única y unificada que combina el mástil de soporte de la antena de radar con una sala de equipos con control ambiental dentro de la misma superficie. A diferencia de los diseños tradicionales, donde la torre de radar y el refugio de equipos son estructuras separadas que requieren cimientos, vías de acceso y servicios independientes, la torre integrada consolida todo en un paquete compacto único.
La sala de equipos—ubicada normalmente en la base de la torre o integrada en la sección inferior—alberga todos los sistemas críticos de soporte del radar:
Transceptores de radar y procesadores de señal
Unidades de distribución de energía (MDU, SDU)
Sistemas de alimentación ininterrumpida (UPS)
Sistemas de refrigeración y control ambiental
Cableado de RF y paneles de interconexión
Sistemas de seguridad contra incendios e intrusos
Al preinstalar y precablear estos sistemas en la fábrica, las torres integradas llegan al sitio como soluciones llave en mano listas para una instalación y puesta en servicio rápidas.
| Parámetro | Enfoque tradicional | Torre de radar integrada |
|---|---|---|
| Superficie ocupada del sitio | Grande: torre + edificio de equipos separado + vías de acceso | Compacta: estructura única con sala de equipos integrada |
| Costo de adquisición del terreno | Más alto: se requiere más terreno | Más bajo: una superficie menor reduce los costos del terreno |
| Número de cimientos | Dos (torre + edificio) | Uno (un único cimiento integrado) |
| Tiempo de instalación | Semanas a meses: construcción secuencial | Días: prefabricada y precableada en fábrica |
| Interrupción en el sitio | Periodo de construcción prolongado | Mínima: la instalación rápida reduce la interrupción del sitio |
| Complejidad del cableado | Compleja: tendidos de cable largos entre la torre y el refugio | Simplificada: interconexiones cortas y precableadas |
| Control ambiental | Sistema HVAC separado para el edificio de equipos | Control integrado de temperatura y humedad |
| Rigidez estructural | Varía: la torre y el edificio son independientes | Alta: el diseño integrado proporciona una rigidez superior |
| Rendimiento del radar | Limitado por la deflexión de la torre | Mejorado: características de baja deflexión |
| Costo total del proyecto | Más alto: múltiples estructuras, cronograma más largo | Más bajo: diseño consolidado, implementación más rápida |
-Control ambiental integrado
Los componentes electrónicos del radar son sensibles a las fluctuaciones de temperatura y humedad. Las torres integradas cuentan con salas de equipos integradas con control ambiental, de temperatura y humedad que mantienen condiciones óptimas de funcionamiento para todos los sistemas de radar. Esto elimina la necesidad de un refugio de equipos independiente y autónomo, y garantiza un funcionamiento confiable del radar en diversos climas.
-Alta rigidez y baja deflexión
La precisión del radar depende de la estabilidad de la plataforma de la antena. Los diseños de torres integradas ofrecen características de alta rigidez y baja deflexión, mejorando directamente el rendimiento del sistema de radar. La estructura monolítica reduce el movimiento de la antena causado por la carga del viento, lo que resulta en un seguimiento de objetivos más preciso y una mejor calidad de datos.
-Preintegración en fábrica
Todos los sistemas de soporte clave —distribución de energía, refrigeración, UPS y cableado— se instalan y precablean previamente en la fábrica. Este enfoque:
Reduce el tiempo de instalación en el sitio
Minimiza el riesgo de errores de cableado en campo
Garantiza un control de calidad constante
Permite una puesta en servicio rápida tras la entrega
-Altura y configuración personalizables
Las torres de radar integradas están disponibles en alturas que van de 10 a 50 metros, con diseños estándar y específicos para clientes disponibles. Esta flexibilidad permite adaptar la torre a los requisitos específicos del sitio, las especificaciones del sistema de radar y las condiciones ambientales.
La ventaja más significativa de la torre de radar integrada es la reducción de la huella del sitio. Al consolidar la torre y la sala de equipos en una sola estructura, el diseño integrado elimina la necesidad de:
Parcelas de terreno separadas para la torre y el edificio
Rutas de acceso independientes entre las estructuras
Conexiones de servicios públicos duplicadas (energía, datos, puesta a tierra)
Perímetros de seguridad adicionales
Para sitios en áreas urbanas, zonas costeras o aeropuertos con espacio limitado, este ahorro de espacio puede ser el factor decisivo entre un proyecto viable y uno imposible. Los costos de adquisición de terrenos se reducen, y la menor huella a menudo simplifica el proceso de permisos y revisión ambiental.
El cronograma de instalación más rápido también genera ahorros de costos significativos. Los proyectos tradicionales de torre + refugio pueden tardar meses desde la preparación del sitio hasta la puesta en servicio del sistema. Las torres integradas, con su preintegración en fábrica y capacidad de montaje rápido, pueden reducir este plazo a días o incluso durante la noche. Esto significa:
Menores costos de mano de obra de construcción
Menores costos de alquiler de equipos
Disponibilidad operativa más temprana del sistema
Retorno de inversión más rápido
| Aplicación | Requisitos clave | Por qué las torres integradas destacan |
|---|---|---|
| Radar de vigilancia aeroportuaria (ASR) | Cumplimiento de la normativa de la OACI, funcionamiento fiable 24/7, mínima interrupción aeroportuaria | El montaje rápido minimiza la interrupción de la pista/aeropuerto; la preintegración en fábrica garantiza la fiabilidad |
| Vigilancia costera | Resistencia a la corrosión, huella compacta en zonas portuarias, integración de radares marítimos | Una sola estructura reduce la huella en puertos con limitaciones de espacio; el control ambiental integrado protege contra la niebla salina |
| Radar militar | Seguridad, durabilidad, despliegue rápido | Solución llave en mano con sistemas seguros preinstalados; despliegue rápido para requisitos tácticos |
| Monitoreo meteorológico | Alta rigidez para mediciones precisas, compatibilidad con sitios remotos | La baja deflexión mejora la calidad de los datos; el diseño autónomo se adapta a ubicaciones remotas |
| Instalaciones marinas (FPSO) | Eficiencia espacial, resistencia a la corrosión, integración con sistemas de plataforma | La huella compacta es esencial en plataformas marinas; cualquier sala adecuada puede adaptarse |
Qingdao Altai Tower Co., Ltd.es un fabricante profesional de torres de telecomunicaciones, torres eléctricas y accesorios para torres, establecido en 2003. La empresa se especializa en el diseño, fabricación e instalación de torres de acero y estructuras de comunicación, con productos exportados a más de 100 países y regiones.
Qingdao Altai Tower ofrece torres de radar diseñadas a medida para aplicaciones que incluyen:
Radar de control de tráfico aéreo
Radar de monitoreo meteorológico
Radar de vigilancia militar
Vigilancia costera y fronteriza
| Capacidad | Especificación |
|---|---|
| Capacidad de producción | 3.000 toneladas métricas al mes |
| Galvanización | Taller interno con equipos italianos, siguiendo estrictamente ASTM A123 |
| Plazo de entrega | 30 días después del pago |
| Certificaciones | ISO 9001, ISO 14001, ISO 45001, CE |
| Patentes | 23 patentes internacionales |
| Automatización | Línea de producción de acero angular controlada por PLC de proceso completo |
Qingdao Altai Tower ha integrado la verificación de calidad en todo el proceso de fabricación en lugar de utilizarla como un punto de control final. Este enfoque identifica posibles problemas de forma temprana, evitando retrasos por retrabajos y garantizando al mismo tiempo una producción constante que cumple con los estándares especificados.
Qingdao Altai Tower ha suministrado torres de radar modificadas para aplicaciones especializadas, incluida la monitorización de la migración de plagas para garantizar un crecimiento saludable de los cultivos durante las temporadas agrícolas. Esto demuestra la capacidad de la empresa para personalizar diseños de torres de radar para aplicaciones no tradicionales más allá del control del tráfico aéreo y la defensa.
| Parámetro | Torre de radar integrada | Torre tradicional + refugio separado |
|---|---|---|
| Huella del sitio | Estructura única: requisito mínimo de terreno | Dos estructuras: torre más edificio de equipos separado |
| Cimientos | Un cimiento integrado | Dos cimientos separados (torre + edificio) |
| Cronograma de instalación | Días: precableado y preprobado en fábrica | Semanas a meses: construcción secuencial |
| Cableado | Interconexiones cortas precableadas | Tendidos de cables largos entre la torre y el refugio |
| Control ambiental | Control integrado de temperatura y humedad | Sistema HVAC separado para el edificio de equipos |
| Rigidez estructural | Alta: el diseño integrado proporciona una rigidez superior | Variable: la torre y el edificio son estructuralmente independientes |
| Rendimiento del radar | Mejorado: características de baja deflexión | Limitado por la deflexión de la torre y la pérdida de señal del cable |
| Costo total del proyecto | Menor: diseño consolidado, implementación más rápida | Mayor: múltiples estructuras, cronograma más largo |
| Acceso de mantenimiento | Integrado: un único punto de acceso | Separado: requiere acceso a ambas estructuras |
| Ideal para | Sitios con espacio limitado, implementación rápida, requisitos de soluciones llave en mano | Sitios con terreno amplio, cronogramas de proyecto más largos |
R: Las torres integradas cuentan con salas de equipos integradas con control de temperatura y humedad, garantizando que los componentes electrónicos del radar funcionen dentro de los parámetros especificados.
R: Sí. Los fabricantes ofrecen diseños estándar y específicos para clientes, con altura, configuración e integración de equipos personalizables.
R: Las torres de radar integradas y sus sistemas de radar normalmente cumplen o superan las normas de ICAO y Eurocontrol, con un diseño estructural que cumple con las normas pertinentes de construcción y torres.
R: Sí. Con la protección adecuada contra la corrosión (galvanizado por inmersión en caliente), las torres integradas son adecuadas para vigilancia costera e instalaciones en alta mar donde cualquier sala adecuada dentro de la proximidad puede adaptarse.
R: Para fabricantes como Qingdao Altai Tower, el plazo de entrega suele ser de 30 días después del pago, con una capacidad de producción de 3.000 toneladas métricas al mes.
La torre de radar integrada representa un avance fundamental en el diseño de infraestructura de radar. Al combinar el soporte estructural con el alojamiento de equipos en una única estructura compacta, aborda los tres desafíos más persistentes del despliegue de radares: las limitaciones de espacio, el tiempo de instalación y el costo total del proyecto.
Para las autoridades aeroportuarias que enfrentan una disponibilidad limitada de terrenos, los operadores portuarios que necesitan vigilancia costera sin sacrificar valioso espacio frente al mar, y los planificadores militares que requieren capacidades de despliegue rápido, la torre integrada ofrece una solución que no es simplemente una mejora incremental: es un facilitador estratégico.
Con alturas que van de 10 a 50 metros, control ambiental integrado, preintegración de fábrica y alta rigidez para un rendimiento superior del radar, las torres integradas proporcionan la fiabilidad, precisión y eficiencia que exigen las aplicaciones modernas de radar. A medida que la tecnología de radar continúa evolucionando, la torre integrada está preparada como plataforma para la próxima generación de sistemas de control del tráfico aéreo, vigilancia y monitoreo.
¿Listo para implementar una torre de radar integrada para su proyecto de ATC, vigilancia o monitoreo? Contacte hoy al equipo de ingeniería de Qingdao Altai Tower para obtener un diseño personalizado, ingeniería específica del sitio y una propuesta detallada.
