English
français
русский
العربيةBuscar
Qué estás buscando?
Buscar
En el mundo de la infraestructura de telecomunicaciones, la torre de acero angular de tres patas Es un testimonio de ingeniería robusta y fiabilidad atemporal. Si bien su diseño puede parecer sencillo, el proceso desde el acero bruto hasta un centinela galvanizado capaz de resistir décadas de inclemencias del tiempo es un proceso científico preciso y fascinante. Esta entrada de blog revela el proceso completo de fabricación y anticorrosión que garantiza la erección y la resistencia de estas torres.
La transformación de materias primas en una torre estructural es una sinfonía de fabricación pesada y control de calidad meticuloso.
1. Preparación y corte del material:
El proceso comienza con bobinas de acero bajo en carbono de alta calidad. Estas se desenrollan y se nivelan antes de cortarlas en tiras estrechas. Estas tiras se introducen en una serie de rodillos mediante un proceso de conformado en frío para darles la forma de perfiles angulares estándar en forma de L. Este trabajo en frío aumenta la resistencia del acero mediante el endurecimiento por deformación.
Los ángulos largos se cortan a las longitudes específicas según los planos de diseño de la torre mediante corte con sierra o cizallamiento de alta precisión. Esto garantiza extremos limpios y sin rebabas con ángulos precisos para un ajuste perfecto durante el ensamblaje.
2. Perforación y perforación:
Este es un paso crucial para la filosofía de conexión atornillada de la torre. Los ángulos cortados se trasladan a enormes punzonadoras CNC (Control Numérico Computarizado). Estas máquinas utilizan cilindros hidráulicos y matrices personalizadas para perforar el patrón exacto de agujeros para los pernos con increíble velocidad y precisión. La tecnología CNC garantiza la identidad de cada componente, eliminando errores de ensamblaje y garantizando la integridad estructural. Los bordes de los agujeros se desbarban para evitar la concentración de tensiones y asegurar una inserción fluida de los pernos.
3. Doblado y conformado en frío:
Para ciertos componentes, como arriostramientos o conexiones curvas, es necesario doblar ángulos. El doblado en frío es el método predominante, donde el acero se forma a temperatura ambiente mediante prensas hidráulicas o dobladoras rotativas. Es eficiente y preserva las propiedades del material. Para secciones muy gruesas o radios estrechos, se puede emplear el doblado en caliente (calentando el acero a una temperatura específica para hacerlo flexible), aunque es menos común para ángulos estándar.

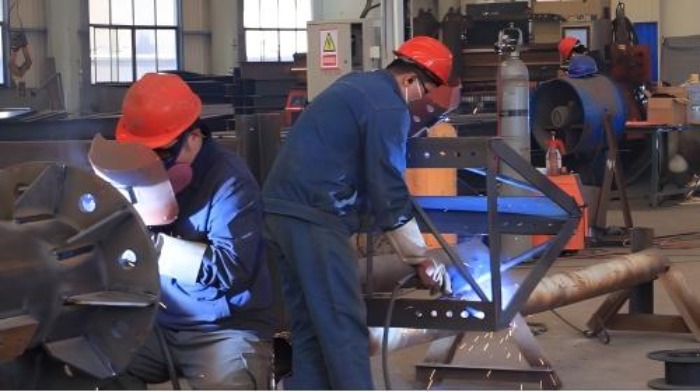

4. Montaje y soldadura (submontaje):
Si bien la estructura principal está atornillada para facilitar el transporte y el ensamblaje en campo, se utilizan subconjuntos más pequeños como placas de conexión, extremos de muñones y soportes de escalera.
soldado
Los soldadores expertos utilizan procesos como
SMAW (soldadura por arco metálico protegido)
o más eficiente
FCAW (soldadura por arco con núcleo fundente)
Toda soldadura se realiza según procedimientos estrictos, y las soldaduras se inspeccionan visualmente y, a menudo, se prueban utilizando
Ensayos no destructivos (END)
métodos como la inspección de partículas magnéticas (MPI) para garantizar que estén libres de grietas y defectos.
Tras la fabricación, cada componente se somete al paso más crucial: el galvanizado por inmersión en caliente. Este proceso proporciona una unión metalúrgica entre el zinc y el acero, ofreciendo una protección superior y duradera.

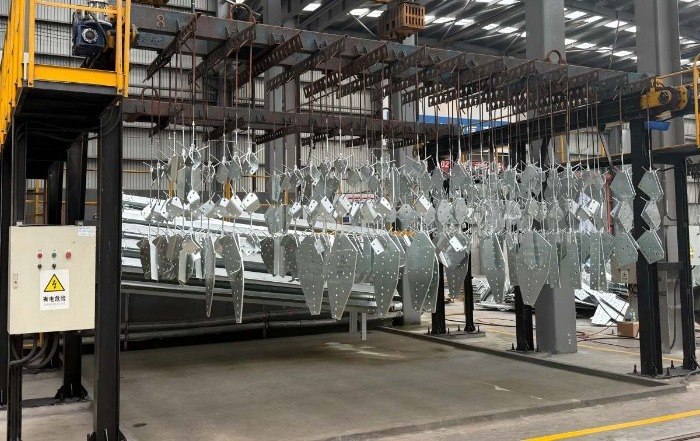

La galvanización (flujo del proceso):
Desengrasante/Limpieza cáustica: Elimina contaminantes orgánicos como aceite, grasa y suciedad.
Decapado (baño ácido): Inmersión en una solución diluida de ácido clorhídrico o sulfúrico para eliminar la cascarilla de laminación y el óxido, dejando el acero perfectamente limpio.
Fundente: Los componentes se sumergen en una solución de cloruro de zinc y amonio. Este fundente previene la oxidación antes del galvanizado y promueve la reacción zinc-acero.

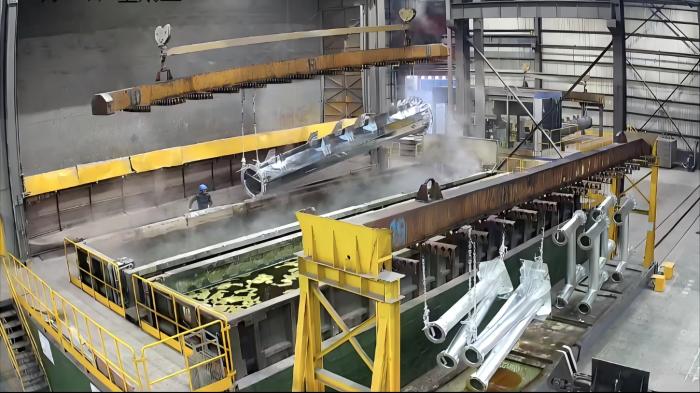

Galvanizado: Los componentes secos se sumergen en un baño de zinc fundido a unos 450 °C (840 °F). El hierro del acero reacciona con el zinc para formar una serie de capas de aleación de zinc y hierro, rematadas con una capa de zinc puro.
Temple: Las piezas galvanizadas se retiran lentamente del baño y luego se enfrían en un tanque de enfriamiento con agua para detener la reacción y solidificar el recubrimiento.
Control de espesor de zinc e inspección de calidad:

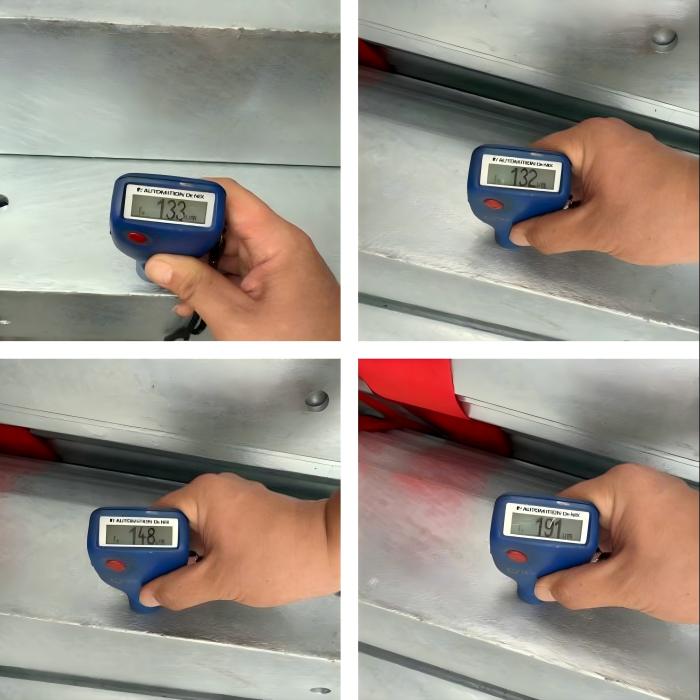

Espesor: Estándares como ASTM A123 Especifique espesores mínimos de recubrimiento según el espesor del material. Un ángulo típico tendrá un recubrimiento promedio de 85-100 µm (3,5-4 milésimas de pulgada) El espesor se verifica mediante medidores magnéticos o electromagnéticos.
Calidad: Se inspecciona el recubrimiento para comprobar su uniformidad, suavidad y adherencia. Las pruebas clave incluyen: "Prueba de Preece" (inmersión en sulfato de cobre) para detectar la presencia de manchas sin recubrimiento y una "Prueba de extinción" para comprobar si hay fragilidad excesiva.
Si bien la galvanización por inmersión en caliente es el estándar de la industria por alguna razón, existen otras opciones para situaciones específicas. La elección se basa en un equilibrio entre el medio ambiente y el coste del ciclo de vida.
| Entorno de corrosión | Protección recomendada | Justificación técnica | Análisis del costo del ciclo de vida |
|---|---|---|---|
| Interior / Rural (C1-C2) | Galvanizado por inmersión en caliente (HDG) | Proporciona protección catódica (se sacrifica para proteger el acero) y una barrera robusta. Requiere poco mantenimiento. | El LCC más bajo. El alto costo inicial se compensa con más de 40 a 50 años de servicio sin mantenimiento. El referente en valor. |
| Costero / Alta humedad (C3-C4) | Sistema HDG o HDG + Duplex | La sal y la humedad aceleran drásticamente la corrosión. Un sistema dúplex (HDG seguido de una pintura especializada) proporciona una barrera de protección mejorada y prolonga significativamente su vida útil. |
HDG solo: bueno, puede requerir inspección/repintado más adelante.
Sistema dúplex: mayor costo inicial pero puede extender el período sin mantenimiento entre 1,5 y 2 veces, lo que ofrece un excelente valor a largo plazo. |
| Industrial severo (C4-C5) | Sistema dúplex o recubrimientos especiales | Los contaminantes químicos (SO₂, NOx) generan ácidos altamente agresivos. Es fundamental aplicar una capa gruesa de pintura resistente a los químicos sobre el galvanizado. | El costo inicial es el más alto, pero es la única solución económicamente viable a largo plazo. Evita fallas catastróficas y reparaciones constantes. |
| Casos especiales (estética, retoque) | Sistemas de pintura/pulverización (solos) | Se utiliza únicamente para la combinación visual en áreas urbanas o para la reparación in situ de revestimientos galvanizados dañados durante el transporte o la instalación. | Alto LCC. Se utiliza solo donde no es posible la HDG. Requiere inspección frecuente y ciclos de repintado (cada 5-15 años). |
Conclusión: Una inversión en longevidad
La fabricación y galvanización de un torre de acero angular de tres patas No es solo una línea de producción; es un compromiso con la calidad y la longevidad. La inversión inicial en una fabricación rigurosa y un galvanizado por inmersión en caliente de alta calidad genera importantes beneficios a lo largo de toda la vida útil de la torre, minimizando el tiempo de inactividad, eliminando costosas subidas para mantenimiento y garantizando la fiabilidad de la red durante generaciones. Al especificar su próximo proyecto de torre, comprender este proceso es clave para tomar una decisión inteligente, técnicamente sólida y, en definitiva, económica.
Obtenga más información en www.alttower.com
Red IPv6 compatible
