Cómo las torres tubulares de tres patas controlan las vibraciones del viento y conquistan la altura

El desafío del viento: por qué tiemblan las torres altas

Las torres de comunicación de gran altura se enfrentan a un enemigo invisible: vibraciones inducidas por el viento A medida que las torres crecen para soportar antenas 5G/6G, sus frecuencias de vibración naturales se alinean más estrechamente con las frecuencias de excitación del viento, lo que desencadena una resonancia que amplifica la tensión entre un 200 y un 400 %. Las torres de celosía tradicionales combaten esto con su masa, pero en zonas montañosas o costeras, este enfoque se vuelve costoso y logísticamente poco práctico. Torre de acero tubular de 3 patas :Una solución diseñada con elegancia que convierte la geometría estructural en un arma conquistadora del viento.

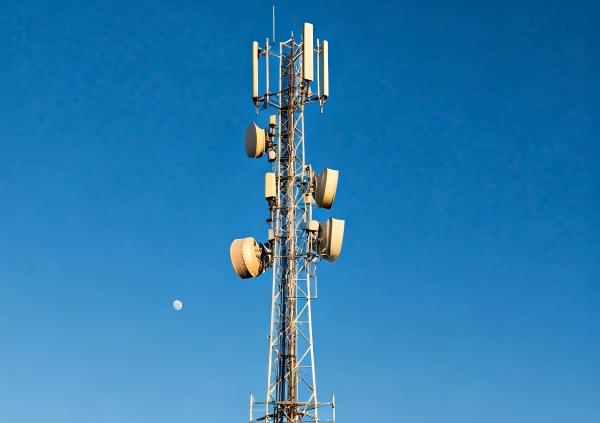

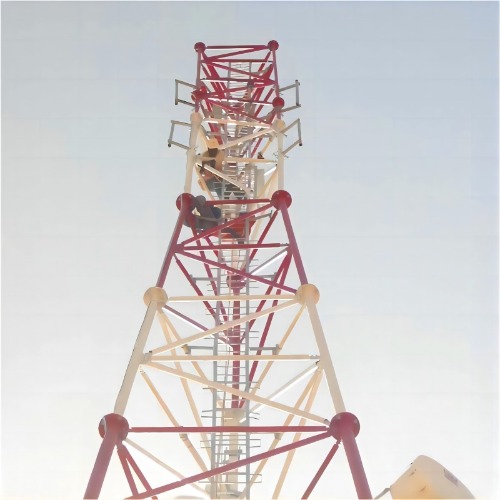

1. El diseño de tres tubos: la geometría como amortiguador de vibraciones

Innovación principal: Estructura triangular + marcos auxiliares

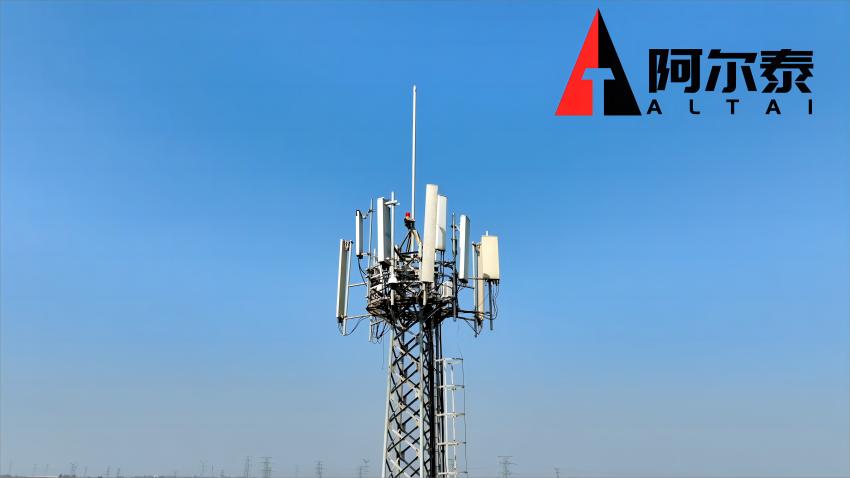

La torre tubular de tres patas, pendiente de patente (CN 221942102 U), consta de tres elementos clave:

1. Marco de base triangular :Tres columnas de soporte dispuestas en un triángulo equilátero, creando una rigidez torsional inherente.

2. Extensión de raíz variable :La base se ensancha a alturas más bajas (por ejemplo, espaciado de 10 m) y se estrecha hacia la parte superior, optimizando la distribución de la carga.

3. Arriostramiento transversal auxiliar :Marcos diagonales que conectan columnas adyacentes a intervalos, formando "anillos de rigidez" localizados (Figura 1).

Por qué ganan los triángulos

• Periodo de vibración natural reducido :Los marcos auxiliares reducen la frecuencia natural de la torre de 2,5 a 3,0 s (red tradicional) a 1,2 a 1,8 s, alejándola de los rangos peligrosos de resonancia del viento (0,8 a 2,0 s).

• Difusión del estrés :El arriostramiento diagonal redistribuye las fuerzas de cizalladura del viento entre múltiples nodos, reduciendo la tensión máxima en las juntas en un 35%.

2. Reducción de la carga del viento: la ciencia detrás de unos costos un 20% más bajos

Descifrando el coeficiente de vibración del viento (β)

La fuerza de vibración inducida por el viento es la siguiente:

F_w = β \cdot \frac{1}{2} \rho v^2 \cdot A

Dónde:

• β = Coeficiente de vibración del viento (cuanto más bajo, mejor)

• ρ = Densidad del aire

• v = Velocidad del viento

• A = T menor área de superficie

Las torres tubulares de 3 ejes reducen β en un 40 % a través de dos mecanismos:

1. 1. Disrupción del vórtice :Las columnas triangulares rompen vórtices de viento coherentes.

2. 2. Oscilación amortiguada :Los marcos auxiliares absorben energía cinética mediante microcesiones.

Prueba de análisis de elementos finitos (FEA)

Una simulación que compara una torre de tres tubos de 45 m con una torre de celosía en la zona de tifones de Fujian (vientos de 55 m/s) reveló:

• 1. Coeficiente de vibración del viento : β = 1,25 (tritubo) frente a 2,10 (red)

• 2. Estrés máximo :182 MPa frente a 291 MPa

• 3. Ahorro de material :Se requiere un 28% menos de acero

3. Impacto en los costos: de la reducción de la carga al aumento del ROI

Estudio de caso: Despliegue en la montaña fronteriza

Una torre tubular de tres patas desplegada en la frontera de Yuan en China (terreno: rocoso, viento promedio de 30 m/s) logró:

Por qué es importante la reducción de carga

• Fundación Simplicidad :30% menos de momento de vuelco → Las cimentaciones superficiales son suficientes en terrenos rocosos.

• Eficiencia del transporte :Las secciones modulares se adaptan a camiones estándar (no se necesitan grúas de elevación pesada).

4. Conquistando terrenos extremos: vendavales, montañas y rocío salino

Diseño adaptativo para sitios hostiles

• Zonas montañosas :Los marcos auxiliares se anclan al lecho de roca mediante pernos de roca, resistiendo la torsión inducida por deslizamientos de tierra.

• Sitios costeros :El acero galvanizado en caliente (86 μm) + nanorrecubrimientos de grafeno combaten la corrosión salina tres veces más que la pintura.

• Áreas sísmicas :La base triangular absorbe las ondas transversales, reduciendo el desplazamiento en un 50% frente a las redes cuadradas.

Personalización basada en BIM

Las herramientas de diseño generativo (por ejemplo, la plataforma BIM de National Energy Group) optimizan el espaciado de los marcos auxiliares para los datos de viento y suelo específicos del sitio, lo que reduce el tiempo de ingeniería en un 60%.

5. El futuro: Torres inteligentes y ahorro de carbono

Actualizaciones de próxima generación

• Sensores integrados Los medidores de tensión en los marcos auxiliares monitorean la tensión en tiempo real y predicen la fatiga a través de IA.

• Materiales híbridos :Los refuerzos transversales de fibra de carbono (en investigación y desarrollo) podrían reducir el peso otro 15%.

Dividendo de Sostenibilidad

• 28% menos de acero → Reducción de 120 toneladas de CO₂ por torre.

• Reciclabilidad :La modularidad de tres tubos permite la reutilización del 90 % del material al final de su vida útil.

Conclusión: Construir más alto, más ligero y más inteligentemente

La torre de tres tubos no es solo una mejora estructural, es una Replanteamiento fundamental de cómo las torres combaten la energía eólica Al aprovechar la física de las estructuras triangulares y el arriostramiento inteligente, se logra una resistencia al viento sin precedentes, a la vez que se reducen los costos y el impacto ambiental. Dado que el 6G exige torres más altas en terrenos más difíciles, esta innovación se convertirá en la columna vertebral de redes resilientes y preparadas para el futuro.
