Torres de radar Cumplen una función particularmente exigente. A diferencia de las torres de comunicación, que simplemente izan antenas pasivas, las torres de radar deben proporcionar una plataforma excepcionalmente estable para equipos de detección de precisión giratorios. Una ligera deflexión estructural, una vibración inesperada o, lo que es igual de importante, un componente de acceso que introduzca una flexibilidad no deseada pueden comprometer la precisión de apuntamiento y la fidelidad de los datos del radar.
Sin embargo, estas torres también deben ser accesibles. Los técnicos necesitan subir a ellas para la calibración rutinaria, el mantenimiento de las antenas y las reparaciones de emergencia. El desafío es integrar Sistemas de escalada seguros y plataformas de equipos integrarse en la estructura de la torre sin sacrificar la rigidez que exige la precisión del radar.
Las estructuras de soporte del radar se rigen por estrictos requisitos dinámicos. La frecuencia natural de la torre debe mantenerse suficientemente alta y bien separada de las frecuencias de excitación generadas por la antena giratoria y las cargas de viento ambientales, para evitar el acoplamiento resonante que distorsionaría las imágenes del radar. Cada componente añadido —un peldaño de escalera, un soporte de plataforma, una guía de cables— altera la distribución de masa y rigidez de la estructura. Los accesos mal diseñados pueden introducir flexibilidad local, crear concentraciones de tensión o añadir masa en zonas que reducen las frecuencias naturales críticas. Por lo tanto, el objetivo es integrar las características de seguridad y acceso en la lógica estructural principal de la torre, en lugar de considerarlas como elementos secundarios.
Las torres de radar, al igual que las torres de comunicaciones, deben cumplir con un conjunto de normas de seguridad en constante evolución. En Norteamérica, la A Norma NSI/ASSE A10.48‑2016 Establece criterios exhaustivos para prácticas de trabajo seguras en estructuras de comunicación, abarcando todo, desde la protección contra caídas hasta las instalaciones de escalada. Esta norma se ha convertido en el referente de la industria. Mientras tanto, Reglamentos de OSHA Se exige protección total contra caídas para los empleados expuestos a alturas superiores a 1,8 metros (6 pies) mientras trabajan en torres. Históricamente, la OSHA permitía el uso de jaulas para escaleras fijas de más de 7,3 metros (24 pies), pero la tendencia regulatoria ha cambiado drásticamente: las jaulas se están eliminando gradualmente, con fecha límite de 2036 para su reemplazo. Los sistemas modernos se basan en líneas de vida verticales o sistemas anticaídas con rieles rígidos, que son más eficaces para detener una caída.
Internacionalmente, EN 353‑1:2014+A1:2017 regula los dispositivos anticaídas de tipo guiado en líneas de anclaje rígidas, mientras que ANSI Z359.16‑2016 Cubre los sistemas de seguridad para subir escaleras fijas. Los productos que cumplen con estas normas, como el sistema StopCable, cuentan con dispositivos anticaídas desmontables con absorbedores de energía incorporados que se bloquean instantáneamente al producirse una caída y minimizan la distancia de caída libre.
En el caso de las torres de radar, no todas las soluciones de seguridad para el ascenso son iguales. La siguiente tabla compara las principales opciones:
| Sistema | Mecanismo de protección contra caídas | Características principales | Idoneidad para torres de radar |
|---|---|---|---|
| Escalera fija (sin protección) | Ninguno: el usuario depende del contacto de 3 puntos | Instalación más sencilla y de menor coste | No es aceptable: incumple la normativa y presenta un riesgo extremo. |
| Escalera con jaula | Una barrera física impide caerse de lado o hacia atrás. | Más sencillo para usuarios sin experiencia; las jaulas no detienen las caídas verticales. | Eliminado progresivamente: ofrece una falsa sensación de seguridad y complica el rescate; no se recomienda para construcciones nuevas. |
| Sistema de seguridad vertical para cables/riel | El dispositivo anticaídas montado en el arnés se desliza a lo largo del cable instalado permanentemente. | Detiene caídas a centímetros; permite escalada libre con ambas manos; se puede adaptar. | Recomendado: cumple con los requisitos de ANSI/OSHA; impacto mínimo en la rigidez de la torre; admite hasta 4 usuarios en un mismo sistema. |
| Sistema Personal de Detención de Caídas (PFAS) | Arnés + cordón de seguridad fijado a un punto de anclaje independiente. | Muy eficaz, pero depende de la correcta acción del usuario y de la disponibilidad del ancla. | Complementario: adecuado para trabajos en plataforma, pero no como sistema de escalada principal debido a los requisitos de conexión/desconexión repetida. |
Información clave para la selección:
Sistemas de cables verticales (Por ejemplo, Latchways® TowerLatch o Tractel stopcable®) se están convirtiendo cada vez más en el estándar de la industria, ya que proporcionan una fijación continua y no requieren que el usuario desconecte el cable en las guías intermedias. El componente patentado de rueda dentada permite un movimiento suave a través de las guías de cable sin que el cable se salga de ellas, una característica fundamental al subir por varios niveles de plataforma.
Para las torres de radar monopolo, existen soportes universales específicos (por ejemplo, sistemas de montaje seguro para monopolo universal), que utilizan cable de acero galvanizado de 3/8″ con separadores de cable cada 25 pies y un cabezal de anclaje sellado con atenuador de impacto.
Jaulas de escalera Deben evitarse en las nuevas torres de radar: no impiden las caídas verticales y pueden dificultar las labores de rescate.

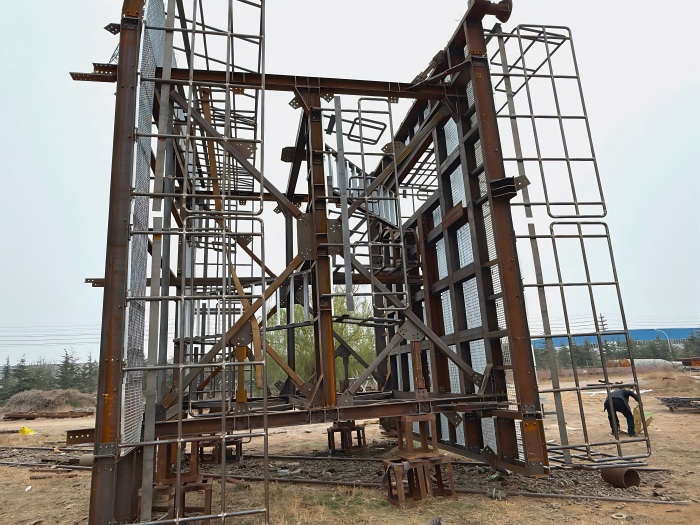

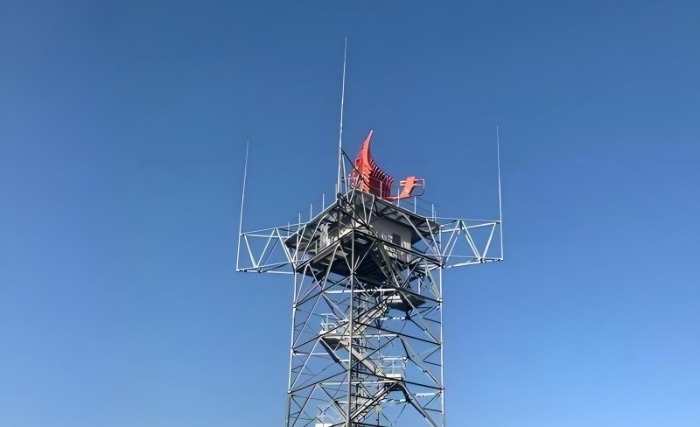

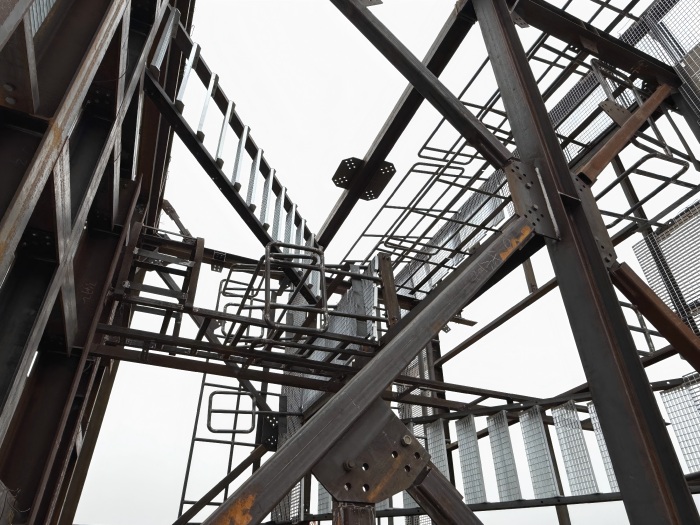

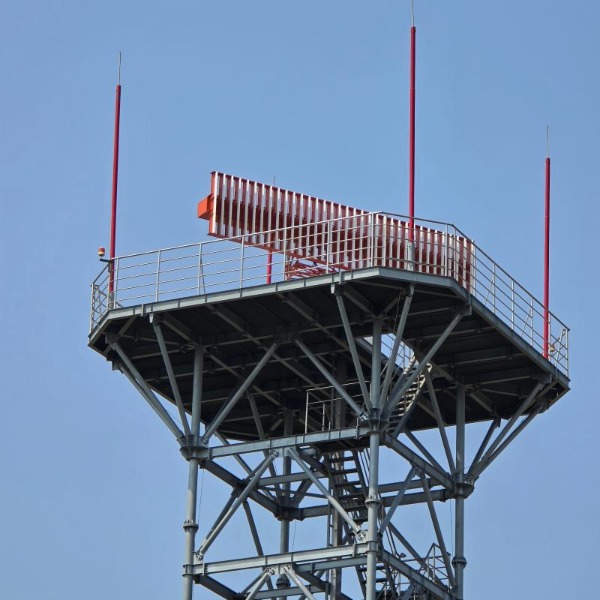

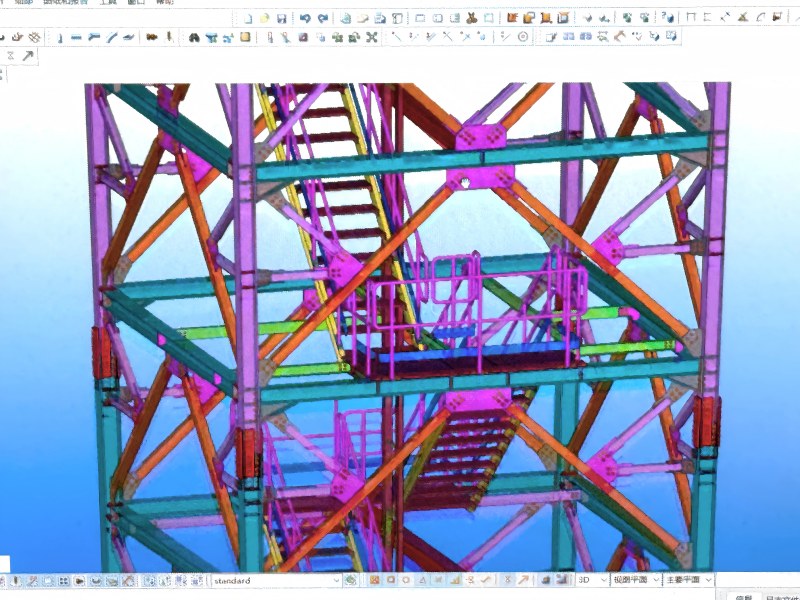

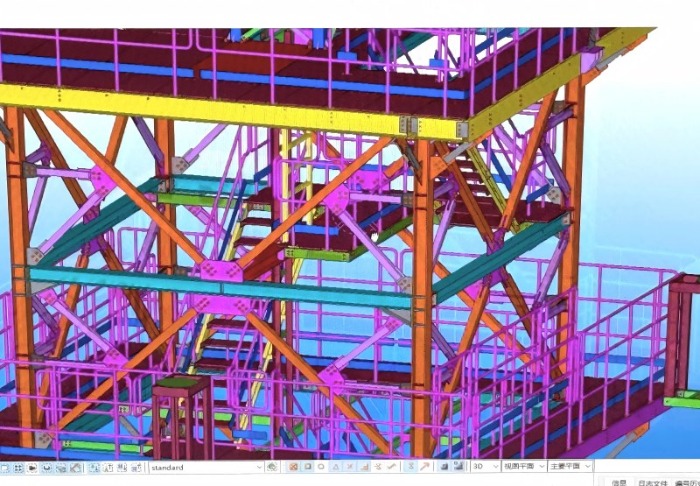

Las torres de radar suelen contar con varias plataformas: una inferior para el acceso a los equipos (p. ej., a 26 m) y una superior a la altura del radomo (p. ej., a 30 m), donde se instala la antena de radar. Estas plataformas sirven como áreas de trabajo para el mantenimiento y proporcionan puntos de montaje para equipos auxiliares. Desde el punto de vista estructural, deben integrarse como diafragmas rigidizados; sus vigas de piso y arriostramientos deben contribuir positivamente a la rigidez general de la torre.
Principios clave de diseño para plataformas:
· Arriostramiento perimetral completo: Las plataformas deben estar unidas a todas las caras de la torre mediante arriostramientos transversales o plataformas reforzadas que actúen como anillos de refuerzo horizontales, evitando así la formación de modos de vibración locales.
· Transferencia de carga: La carga vertical de la plataforma (peso del técnico, equipo, hielo) debe transferirse a las patas de la torre mediante nodos de conexión específicos, y no únicamente a través del arriostramiento diagonal.
• Terrazas abiertas frente a terrazas macizas: Se prefiere la rejilla de acero abierta a la placa sólida porque reduce la acumulación de carga de viento, mejora la inspección visual de los elementos inferiores y elimina el hielo con mayor facilidad.
Las plataformas también sirven como zonas de preparación para rescates —puntos de descanso obligatorios en escaleras altas, normalmente cada 9 a 12 metros— donde un trabajador puede descansar, cambiarse el equipo de protección contra caídas o esperar ayuda.
Las torres de radar suelen estar ubicadas en lugares expuestos (montañas, zonas costeras), lo que las hace vulnerables a los rayos. Los sistemas de escalada y las plataformas de la torre deben integrarse con el sistema externo de protección contra rayos.
· Terminaciones aéreas: Los pararrayos o mástiles en la cúspide de la torre protegen la antena del radar. Los estudios demuestran que una sola terminación aérea elevada a 38 m puede proteger toda la torre y la antena. Con cuatro terminaciones colocadas en la torre, cada una ofrece un radio de protección de 45 m.
· Conductores descendentes: La propia torre de acero actúa como conductor principal de bajada, pero todos los componentes metálicos de acceso (escaleras, barandillas de la plataforma, guías de cables) deben estar conectados al sistema de puesta a tierra para evitar descargas laterales.
· Conexión a tierra: Un electrodo de tierra anular en la base de la torre, conectado a todos los cimientos de las patas, garantiza la disipación segura de la corriente de descarga sin poner en peligro al personal que trepa a la estructura.
El objetivo final de integrar sistemas de escalada seguros es garantizar que la torre pueda recibir mantenimiento durante toda su vida útil sin comprometer el rendimiento del radar. Esto significa diseñar para:
· Resistencia a la fatiga: La adición de plataformas y escaleras crea concentradores de tensión locales. Se prefieren las conexiones atornilladas a las soldadas en las trayectorias de carga dinámica críticas para evitar la aparición de muescas propensas a la fatiga.
· Compatibilidad dinámica: En el análisis modal debe tenerse en cuenta la masa de los sistemas de acceso. La masa distribuida (escaleras, guías de cables) tiene un efecto diferente en las frecuencias naturales que la masa concentrada (equipos de la plataforma).
· Inspeccionabilidad: Las plataformas deben colocarse de manera que permitan el acceso visual a las conexiones atornilladas y las soldaduras en las patas de la torre, facilitando así las evaluaciones rutinarias de su estado.
¿Listo para integrar sistemas de acceso seguros y de alta precisión en su próximo proyecto de torre? Póngase en contacto hoy mismo con nuestro equipo de ingeniería para obtener asistencia en el diseño personalizado y un presupuesto detallado.
