La industria de la energía eólica está inmersa en una carrera silenciosa pero implacable hacia arriba. Hace una década, una turbina eólica de 70 metros se consideraba sustancial. Hoy en día, las alturas de buje de 100 metros son estándar, y las turbinas que alcanzan los 150 metros y más son cada vez más comunes. Para los desarrolladores que planifican parques eólicos multimillonarios, lo que está en juego es enorme: un error del 10% en la evaluación de la velocidad del viento puede traducirse en una variación del 30% en las estimaciones de producción de energía, y millones en incertidumbre de ingresos. La base de una evaluación precisa del recurso eólico es la torre meteorológica (met) , que debe elevarse al menos hasta la altura del buje de las turbinas propuestas. A medida que las turbinas se elevan, también deben hacerlo las torres que miden el viento. En esta búsqueda de altura, la torre de celosía arriostrada se ha consolidado como el estándar indiscutible de la industria.
La velocidad del viento aumenta con la altitud, un fenómeno conocido como cizalladura del viento. Sin embargo, esta relación no es lineal ni universal. Varía según el terreno, la estabilidad atmosférica y la geografía local. Para predecir con precisión la producción de energía, los desarrolladores deben medir la velocidad del viento a la altura real donde operarán las turbinas.
Las turbinas modernas a escala industrial suelen tener bujes de entre 100 y 160 metros de altura. Las turbinas marinas y los modelos terrestres de última generación alcanzan los 200 metros. Una torre meteorológica de tan solo 60 u 80 metros obliga a los promotores a extrapolar las velocidades del viento al alza mediante modelos teóricos, modelos que pueden introducir una incertidumbre inaceptable en decisiones de inversión multimillonarias.
Por lo tanto, el estándar de la industria se ha convertido en torres meteorológicas de 100 metros para el desarrollo de la energía eólica terrestre, especificándose estructuras más altas para proyectos con bujes de mayor altura o terrenos complejos.
Alcanzar los 100 metros con una estructura autoportante es posible, pero económicamente muy costoso. Una torre de celosía autoportante de esta altura requiere una cantidad considerable de acero en sus secciones de base; la relación cúbica entre la altura y la demanda de material eleva los costos exponencialmente. Los cimientos se convierten en enormes bloques de hormigón o sistemas de pilotes profundos diseñados para resistir enormes momentos de vuelco.
La torre arriostrada resuelve este problema mediante un cambio fundamental en su comportamiento estructural. En lugar de resistir las fuerzas del viento mediante la propia resistencia a la flexión de la torre, transfiere las cargas laterales a la tensión en los cables de sujeción y a la compresión en el esbelto mástil. Esta separación de funciones permite que el mástil sea extraordinariamente ligero, con una sección transversal uniforme en lugar de una base con un estrechamiento pronunciado.
Para una torre de 100 metros:
Retículo autoportante: Requiere una cantidad considerable de acero en las secciones base, a menudo entre 50 y 80 toneladas en total.
Celosía arriostrada: Un mástil esbelto con 3 o 4 niveles de cables de sujeción, con un peso total de acero que suele oscilar entre 15 y 25 toneladas, lo que supone una reducción del 50 al 70 %.
Esta eficiencia en el uso de materiales se traduce directamente en ahorros en la fabricación, el transporte y la instalación.
Más allá del ahorro en materia prima, las torres arriostradas ofrecen ventajas específicas para las aplicaciones de torres meteorológicas.
1. Distorsión mínima del flujo
La medición del viento requiere que el equipo de detección se coloque en una zona de flujo de aire sin perturbaciones. Una torre autoportante, con su considerable sección transversal y su base maciza, puede generar estelas que distorsionan las lecturas de los anemómetros instalados en la estructura. El perfil estilizado de un mástil arriostrado minimiza esta interferencia del flujo, proporcionando datos más nítidos y precisos.
2. Ubicación adaptable en terrenos complejos
Los parques eólicos suelen ubicarse precisamente en las zonas donde resulta más difícil instalar torres autoportantes: crestas montañosas, pendientes pronunciadas y zonas boscosas remotas. Las torres arriostradas, gracias a sus componentes modulares y a la posibilidad de ser instaladas con grúas más pequeñas o incluso con ayuda de helicópteros, se adaptan fácilmente a emplazamientos difíciles.
3. Menor impacto en los cimientos
La base central de una torre arriostrada soporta principalmente la compresión derivada del peso del mástil. Tres o cuatro anclajes, espaciados radialmente, resisten la tensión de los cables. Este sistema distribuido requiere menor volumen de hormigón y, a menudo, puede instalarse con una mínima alteración del terreno, lo que supone una ventaja significativa en zonas ambientalmente sensibles o en terrenos rocosos donde excavar una única base maciza resulta inviable.
4. Impacto visual reducido
Para campañas de medición temporales (normalmente de 1 a 3 años), el impacto visual es importante. Una torre arriostrada esbelta resulta mucho menos intrusiva que una estructura autoportante de gran tamaño, lo que facilita la obtención de permisos en zonas con consideraciones estéticas.
La ventaja económica de las torres arriostradas de más de 100 metros es decisiva:
| Altura | Costo autosostenible | Costo de una torre arriostrada | Relación |
|---|---|---|---|
| 60 metros | Base | Base | 1:1 |
| 80 metros | 2.0x | 1,4x | 1.4:1 |
| 100 metros | 3,5x | 1,8x | 1.9:1 |
| 120 metros | 5,5x | 2.2x | 2,5:1 |
(Estas proporciones son ilustrativas; las cifras reales varían según la ubicación y las especificaciones de diseño).
La diferencia de costes se amplía con la altura porque los requisitos de material y cimentación de la torre autoportante aumentan exponencialmente, mientras que el coste de la torre arriostrada aumenta a un ritmo mucho más cercano al lineal.
Una campaña típica de medición del viento sigue un patrón predecible que se ajusta perfectamente a las capacidades de las torres arriostradas:
· Selección del emplazamiento: La torre debe ubicarse en la zona donde se prevé el desarrollo de la turbina, a menudo en crestas o terrenos abiertos donde la construcción de cimientos autoportantes sería más complicada.
· Permisos: Las torres arriostradas, con su menor impacto visual y menor superficie de cimentación, suelen obtener las aprobaciones más rápidamente, especialmente en zonas con protección paisajística o agrícola.

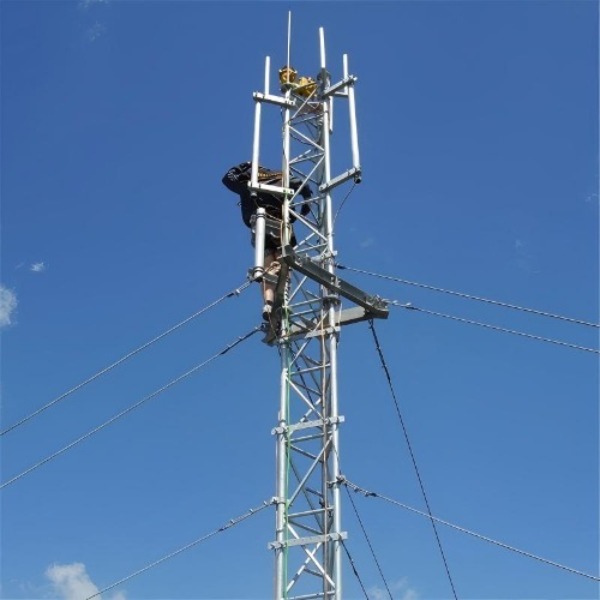

· Instalación: El diseño modular permite el montaje con grúas más pequeñas. Una torre arriostrada de 100 metros se puede instalar en 3 a 5 días con un equipo de 4 a 6 personas, en comparación con las 2 a 3 semanas que requiere una estructura autoportante.

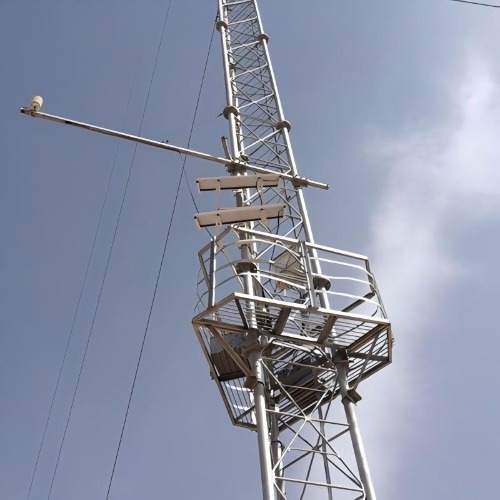

· Período de medición: Normalmente, se realizan entre 12 y 24 meses de recolección continua de datos, con anemómetros instalados a diferentes alturas (a menudo a 40 m, 60 m, 80 m, 100 m y, en ocasiones, a 120 m). Las torres arriostradas permiten el uso de brazos de instrumentación con una mínima distorsión del flujo.
· Desmantelamiento: Una vez financiado el parque eólico y comenzada la construcción, se retira la torre meteorológica. Las torres arriostradas se desmontan fácilmente, dejando solo los pequeños cimientos de anclaje, que pueden retirarse o dejarse con un impacto mínimo en el terreno.
