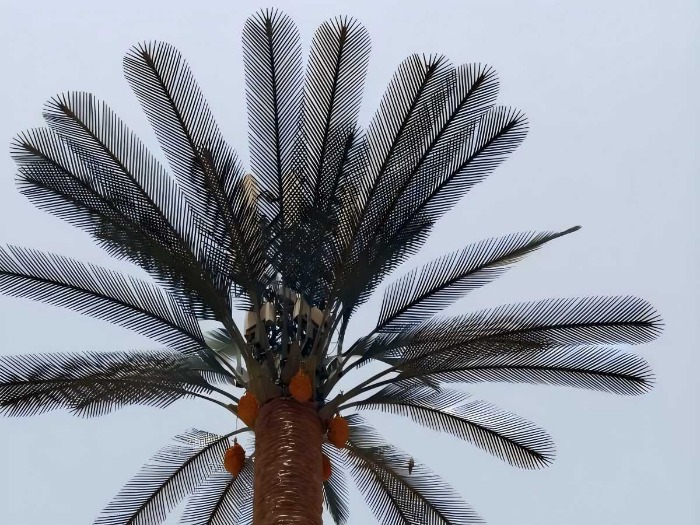

El torre de árbol de camuflaje Representa uno de los desafíos más complejos en la infraestructura de telecomunicaciones: crear una estructura que, al mismo tiempo, pase desapercibida para el ojo humano y siga siendo totalmente funcional para las señales de radio. Esto exige sortear una tensión fundamental de ingeniería entre el rendimiento electromagnético y la robustez mecánica.
Una torre de camuflaje debe satisfacer dos requisitos diametralmente opuestos:
| Requisito | Implicación | Desafío |
|---|---|---|
| Transparencia de RF | Los materiales deben permitir el paso de las ondas de radio sin atenuación ni distorsión. | Requiere constantes dieléctricas bajas, elementos conductores mínimos y secciones transversales delgadas. |
| Integridad estructural | Debe soportar viento, hielo y cargas sísmicas durante décadas. | Requiere materiales densos, conexiones robustas y secciones transversales sustanciales. |
La tarea del ingeniero consiste en conciliar estos elementos dentro de una estructura que imite de forma convincente un árbol vivo.
Polímero reforzado con fibra (FRP) y polietileno de alta densidad (HDPE) Se han convertido en los estándares de la industria para los elementos de camuflaje porque, de manera única, logran salvar esta brecha:
· Propiedades dieléctricas: El FRP (ε_r 3,5-4,5) y el HDPE (ε_r 2,3-2,5) permiten el paso de la señal con una pérdida mínima.
· No conductor: La ausencia de contenido metálico implica la ausencia de efectos de antena parásitos.
· Capacidad estructural: Las fibras de vidrio proporcionan resistencia sin conductividad (a diferencia de la fibra de carbono).
· Resistencia a los rayos UV: Las fórmulas modernas resisten décadas de exposición al sol.
Los fabricantes especifican Transparencia RF del 95-99% Esto significa que la pérdida de señal a través del follaje y la corteza se mantiene entre el 1 % y el 5 % de la potencia original, lo que resulta imperceptible para el rendimiento de la red.

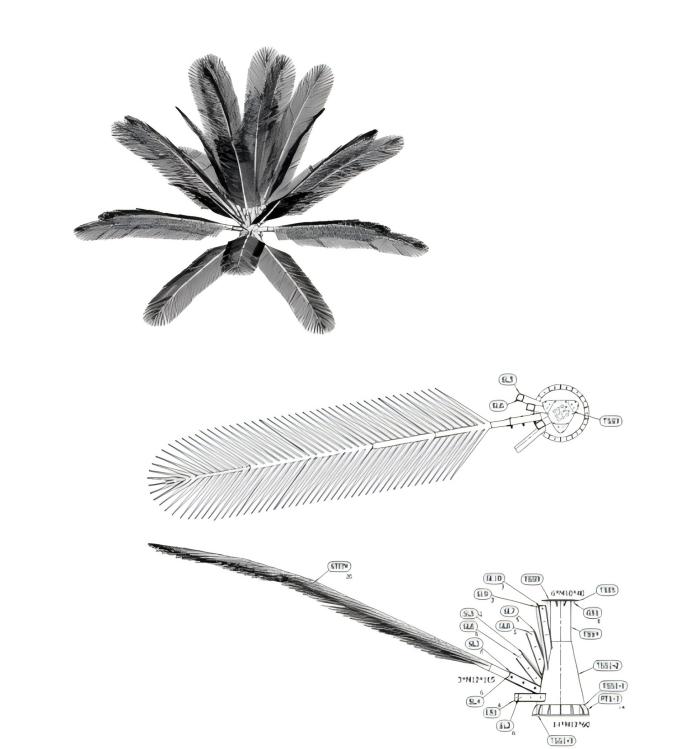

Cada rama representa un punto débil estructural que debe transferir las cargas del viento a la torre central sin colapsar. Los ingenieros resuelven esto mediante:
· Conexiones mecánicas reforzadas: Las ramas se fijan a los receptores sobresalientes del monopolo mediante fijaciones mecánicas y adhesivos.
· Pruebas de carga: Los diseños están validados para vientos superiores a 80 mph (130 km/h), con clasificaciones premium de hasta 250 km/h para zonas de tifones.
· Capacidad de carga de hielo: Las ramas deben sobrevivir a la acumulación radial de hielo sin volverse quebradizas.

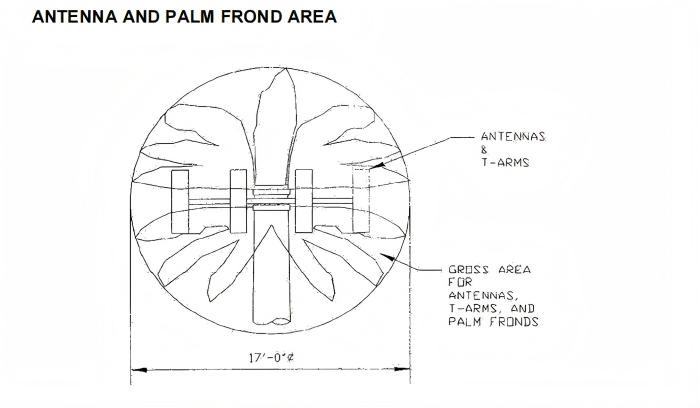

El núcleo monopolar de acero es inherentemente opaco a las radiofrecuencias; no se puede hacer transparente. Por lo tanto, las antenas deben colocarse fuera del tronco, dentro de la copa de las ramas.
· Densidad estratégica: El espaciamiento entre ramas debe equilibrar la ocultación (que requiere densidad) con la carga del viento y el costo (escasez).
· Nivelación vertical: Los conjuntos de antenas múltiples requieren disposiciones de ramificación correspondientes en cada altura.
Esta geometría es la clave: el camuflaje oculta las antenas, no la torre en sí. El acero opaco permanece oculto tras la distracción visual de las ramas.
El sistema de camuflaje debe soportar las mismas condiciones ambientales que la torre que oculta:
Viento: Ramas diseñadas para flexionarse sin romperse, liberando energía en lugar de resistirla.
Hielo: La flexibilidad del material (especialmente el HDPE) ayuda a eliminar las acumulaciones antes de que se desarrollen cargas críticas.
UV: Los estabilizadores e inhibidores en la matriz polimérica evitan la fragilización y la decoloración a lo largo de las décadas.
Incendio: Los materiales cumplen con las clasificaciones de Clase A o Clase 1, autoextinguibles sin contribuir a la propagación de las llamas.
El revestimiento que imita la corteza de un árbol, aplicado sobre acero galvanizado, es un sistema multicapa con textura incrustada a partir de moldes de árboles reales, acabado con capas superiores resistentes a los rayos UV con una vida útil de entre 20 y 30 años.
| Elemento | Requisito de RF | Solución estructural |
|---|---|---|
| Sucursales | Polímero no conductor | HDPE/FRP con estabilizadores UV, fijaciones diseñadas a medida. |
| Ladrar | Sin pigmentos conductores | Revestimiento multicapa de epoxi/poliuretano sobre acero |
| Torre central | Opaco: debe evitarse | Antenas situadas a la altura de las ramas, no dentro del tronco. |
| Archivos adjuntos | No conductor en la medida de lo posible | Soportes de polímero o acero blindado |
La torre de camuflaje para árboles no es una solución de compromiso entre transparencia radioeléctrica e integridad estructural, sino una optimización. Mediante la selección de materiales intrínsecamente adecuados, el posicionamiento inteligente de las antenas y el diseño de fijaciones para soportar cargas extremas, los fabricantes crean estructuras que satisfacen ambos requisitos simultáneamente. El resultado es una infraestructura que realmente desaparece: invisible para los observadores, transparente a las señales e impermeable a la intemperie.
