Los secretos estructurales de las torres monopolares: ¿cómo una sola columna de acero soporta cargas inmensas?

--Introducción

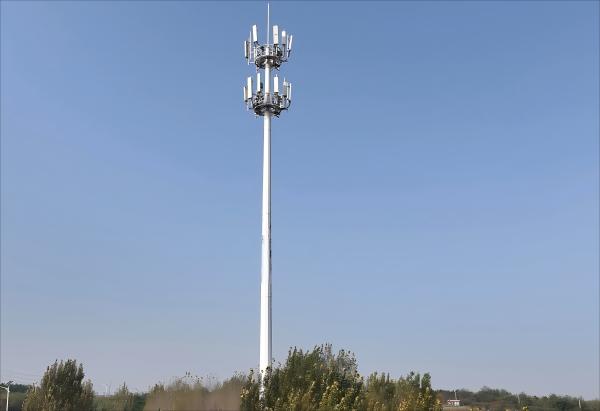

Alto pero engañosamente delgado, torres de comunicación monopolares Desafía la intuición: ¿Cómo puede una sola columna de acero soportar toneladas de antenas, sobrevivir a huracanes y durar décadas? La respuesta reside en una ingeniería meticulosa que transforma la simplicidad en resistencia. Este blog desentraña la magia estructural de las torres monopolares, desde su geometría oculta hasta simulaciones avanzadas que garantizan una estabilidad inquebrantable.

1. El arte de la mecánica monopolar: más que un simple tubo de acero

• La "magia" del diseño cónico
• Geometría cónica :Las torres se estrechan desde la base (1–1,5 m de diámetro) hasta la parte superior (0,3–0,5 m), lo que optimiza la distribución del peso y la resistencia a la flexión.
• Gradientes de espesor de pared :Las paredes de la base son 2 a 3 veces más gruesas (16 a 25 mm) que las secciones superiores (6 a 10 mm), lo que concentra la resistencia donde la tensión alcanza su punto máximo.
• Fabricación seccional :Las torres se construyen a partir de segmentos de 6 a 12 m, con bridas o con ajuste deslizante para una alineación precisa.

• Fórmula clave: Resistencia a la flexión

I = \frac{\pi (D_o^4 - D_i^4)}{64}

Dónde:

• I = Momento de inercia (resistencia a la flexión)

• Dₒ = Diámetro exterior

• Dᵢ = Diámetro interior
  Conocimiento: ¡Duplicar el diámetro aumenta la resistencia a la flexión 16 veces!

2. Domando el viento: Dinámica de fluidos computacional (CFD) en acción

Flujo de trabajo de simulación de carga de viento

Mapeo del viento :

1. Estándar GB de China: clasifica los sitios en 6 zonas de viento (28–55 m/s).
2. IEC 61400-6: utiliza 4 clases (22,5–52,5 m/s).

Modelado CFD :

1. Herramientas: ANSYS Fluent o OpenFOAM simulan el desprendimiento de vórtices y la distribución de presión.
2. Salida crítica: Coeficiente de arrastre (Cd) y fuerzas de sustentación en diferentes ángulos de viento.

Calibración en el mundo real :

1. Caso: Una torre de 50 m en Zhuhai (zona de tifones) resistió vientos de 60 m/s después de refuerzos guiados por CFD.

Solución para el desprendimiento de vórtices

Tracas en espiral :Las aletas helicoidales interrumpen los vórtices del viento, reduciendo la oscilación en un 40%.

Amortiguadores :Los amortiguadores de masa sintonizados absorben las vibraciones resonantes.

3. Ingeniería de cimentaciones: El héroe invisible

Trinidad de estabilidad

Matemáticas anti-vuelco

FS = \frac{\text{Momento resistente}}{\text{Momento de vuelco}} \geq 2.5

Ejemplo de cálculo:

• Momento de resistencia : Fricción del suelo + peso de la cimentación × brazo de palanca

• Momento de vuelco : Fuerza del viento × altura de la torre

4. Distribución del estrés: dónde se esconden las fuerzas (y cómo combatirlas)

1. Puntos débiles críticos

3. Brida de base :Los orificios de los pernos crean concentraciones de tensión (el análisis FEA revela "puntos calientes").

4. Aberturas de puertas :Las esquinas requieren recortes redondeados y placas de refuerzo.

5. Soportes de antena :Las tensiones localizadas requieren refuerzos de collar o de refuerzo.

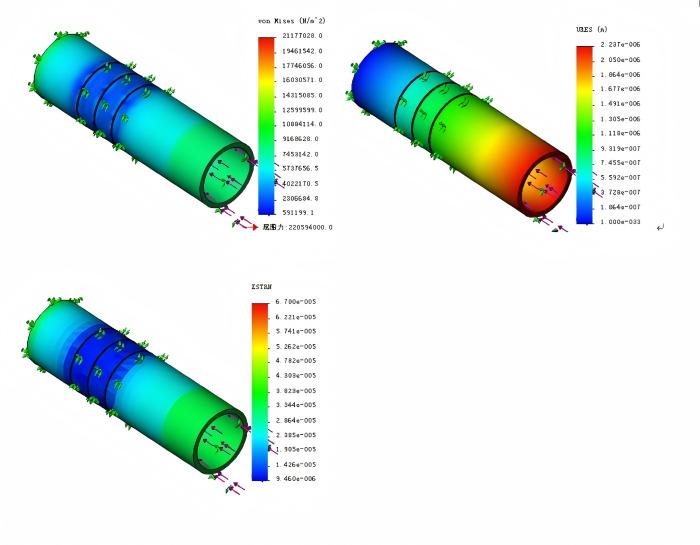

Instantánea del análisis de elementos finitos (FEA)

Zonas rojas = Alto estrés; Zonas azules = Bajo estrés

5. Pruebas extremas: estudios de caso

Defensa contra tifones (Okinawa, Japón) :

1. Desafío: vientos de 70 m/s + corrosión salina.
2. Solución: espesor de base de 35 mm + ánodos de sacrificio + recubrimiento HDG de 120 μm.

Zona sísmica (San Francisco, EE. UU.) :

1. Desafío: Riesgo de licuefacción durante los terremotos.
2. Solución: Cimentación con losa flotante con aisladores de caucho.

3. ---

• ---

  Conclusión: la precisión antes que la potencia

  Las torres monopolares ejemplifican la ingeniería de "menos es más": su resistencia no surge del volumen, sino de Geometría calculada, uso inteligente de materiales y simulación implacable A medida que la densificación del 5G y las bandas de terahercios del 6G exigen torres más ligeras pero más resistentes, estos principios se volverán cada vez más críticos.
