En la jerarquía de la infraestructura de telecomunicaciones, la altura es el factor diferenciador fundamental. Para las emisoras que buscan cubrir regiones enteras con señales de FM o TV, para los enlaces de microondas de larga distancia que requieren una línea de visión sin obstáculos, y para los operadores de redes rurales que buscan cubrir vastos territorios con emplazamientos mínimos, la capacidad de alcanzar altitudes extremas no es un lujo, sino un requisito fundamental. Cuando la altura objetivo supera los 150 metros, el abanico de opciones estructurales viables se reduce drásticamente. Y cuando se acerca a los 300 metros o más, un tipo de torre se erige como el campeón indiscutible: el mástil arriostrado.
Este blog presenta un análisis comparativo de los tipos de torres en alturas ultra altas, examinando por qué torres arriostradas dominan el horizonte donde otros no pueden seguirlos ni económica ni técnicamente.
Cada tipo de torre tiene un límite de altura inherente, dictado por las leyes de la mecánica estructural y la realidad económica.
| Tipo de torre | Altura máxima típica | Factor limitante primario |
|---|---|---|
| Monopolo | 60 metros (200 pies) | Aumento exponencial del espesor del acero y del tamaño de la base más allá de este punto |
| Celosía autoportante | 200 metros | Relación cúbica entre la altura y el material necesario para las secciones de la base |
| Mástil atirantado | 600+ metros | Disponibilidad de terrenos para radio de anclaje; capacidad estructural continúa con escalamiento lineal de costos |
El tubo cónico de un monopolo debe resistir todos los momentos de flexión gracias a su propia rigidez a la flexión. Duplicar su altura suele requerir ocho veces más material en las secciones inferiores y una cimentación de grandes dimensiones. Por ello, los monopolos rara vez se especifican por encima de los 60 metros.
Las torres de celosía autoportantes ofrecen un mejor rendimiento, gracias a sus bases anchas y marcos triangulados que distribuyen las cargas eficientemente. Sin embargo, también se enfrentan a una dura realidad económica: la relación entre la altura y el consumo de material no es lineal. Una torre de celosía de 200 metros requiere bastante más del doble de acero que una de 100 metros. Por encima de este rango, la estructura se vuelve prohibitivamente masiva.
Las torres arriostradas rompen este paradigma por completo.

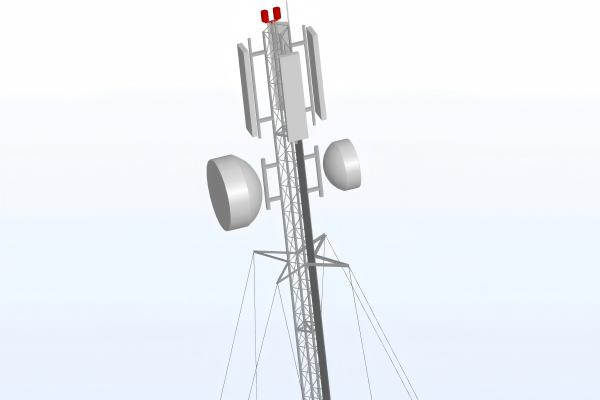

El mástil atirantado logra su dominio en altura mediante un cambio fundamental en su comportamiento estructural. En lugar de resistir las fuerzas del viento mediante flexión (un uso ineficiente del acero), transforma dichas fuerzas en tensión en los cables tensores y compresión en el esbelto mástil.
El mástil Soporta principalmente cargas verticales: su propio peso, el equipo y la componente descendente de la tensión del cable. Necesita suficiente rigidez para resistir el pandeo entre niveles de tirantes, pero no requiere la enorme resistencia a la flexión de un autoportante.
El chico cablea Los cables, típicamente de tres o cuatro conjuntos dispuestos radialmente, resisten las fuerzas laterales del viento. Un cable de acero de alta resistencia, con una resistencia a la tracción muy superior a la del acero estructural, soporta estas fuerzas con una sección transversal mínima.
Las anclas Transfiera la tensión del cable al suelo a través de bloques de gravedad o anclajes de roca, diseñados para una resistencia pura a la elevación en lugar de cimientos complejos resistentes a momentos.
Esta separación de funciones (compresión en el mástil, tensión en los cables) permite optimizar cada componente para su función específica. El resultado es una estructura que puede alcanzar 600 metros o más con un peso total de acero mucho menor que el de una estructura autoportante de altura equivalente.
La ventaja económica de las torres arriostradas a alturas extremas es decisiva. El coste de una torre autoportante aumenta exponencialmente con la altura; el coste del mástil arriostrado aumenta a un ritmo mucho más cercano a la linealidad.
Una torre atirantada utiliza mucho menos acero. El mástil mantiene una sección transversal relativamente uniforme en toda su altura, y los cables aportan una masa de material mínima. Para una estructura de 300 metros, el ahorro de material en comparación con una torre de celosía autoportante puede superar el 50 %.
Aquí es donde la diferencia se hace evidente. Una torre autoportante requiere una cimentación única y sólida diseñada para resistir enormes momentos de vuelco. Esto suele implicar pilotes profundos, inmensos volúmenes de hormigón y un refuerzo complejo. La cimentación central de una torre arriostrada solo soporta compresión: una simple losa o encepado de pilote. Las cimentaciones de anclaje, aunque múltiples, están diseñadas para sustentación pura y generalmente son más económicas por unidad de resistencia. Sin embargo, esta ventaja depende de la ubicación: el terreno rocoso puede encarecer la excavación de múltiples puntos de anclaje.

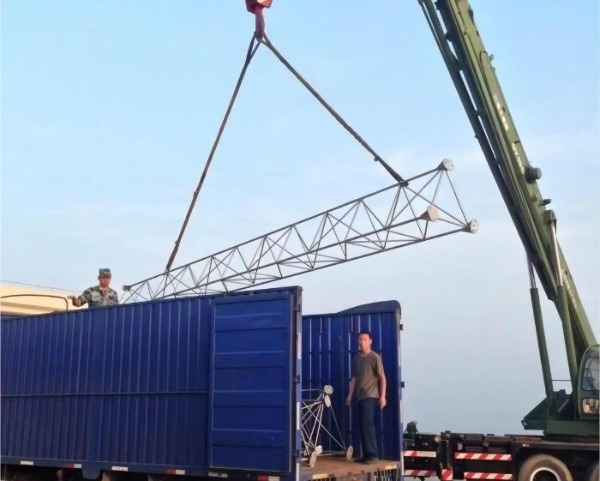

Los componentes modulares y ligeros de un mástil arriostrado son más fáciles de transportar a lugares remotos, un requisito común en aplicaciones de radiodifusión rural. El montaje es sistemático: el mástil se ensambla en secciones y se eleva mientras los cables se tensan progresivamente. Si bien es un proceso especializado, está consolidado y es predecible.

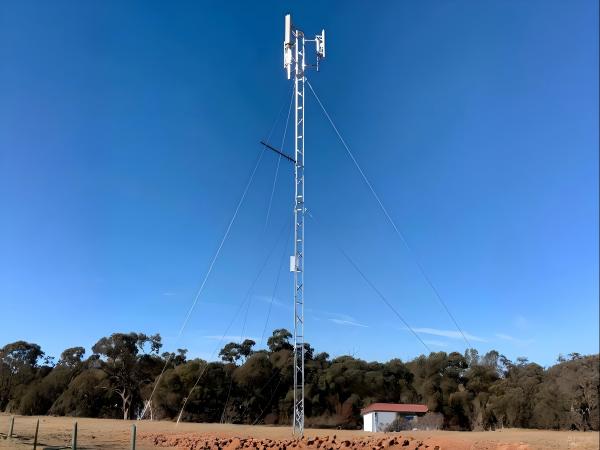

La principal desventaja de las torres arriostradas es su superficie ocupada. Los anclajes de los tirantes se extienden radialmente desde la base, generalmente a una distancia del 60-80% de la altura de la torre. Para una torre de 300 metros, esto implica un radio de anclaje de 180-240 metros, lo que requiere una superficie considerable libre de obstrucciones y edificaciones.
Por eso, las torres arriostradas son la antítesis de la infraestructura urbana. En ciudades densamente pobladas, donde el terreno es preciado y la zonificación es estricta, los monopolos o las torres de celosía autoportantes son las únicas opciones. Pero en zonas rurales, en cimas de montañas y en llanuras abiertas —precisamente donde más se necesitan torres ultraaltas—, hay terreno disponible, y el espacio requerido por las torres arriostradas se convierte en una compensación aceptable por su capacidad de altura.
El mástil arriostrado no es una solución de uso general; es una herramienta especializada para aplicaciones específicas y exigentes:
1. Radiodifusión (FM, TV, HDTV)
Las señales de radiodifusión requieren elevación para lograr una cobertura visual directa en grandes poblaciones. Un mástil arriostrado de 300 a 600 metros en la cima de una colina o en una llanura puede dar servicio a toda una región metropolitana. La Torre Senior Road en Missouri City, Texas, con una altura de 601 metros, sirve como la principal instalación de transmisión para nueve estaciones de radio FM. Ningún otro tipo de torre podría alcanzar esta altura de forma económica con la capacidad de antena necesaria.
2. Relé de microondas de larga distancia
Los enlaces de microondas requieren rutas sin obstáculos entre repetidores. En terrenos planos o con ligeras ondulaciones, la elevación es la única manera de lograrlo. Las torres arriostradas proporcionan la altura necesaria para salvar líneas de árboles, edificios y accidentes geográficos, lo que permite un backhaul fiable a lo largo de decenas de kilómetros.
3. Cobertura rural y remota
Para la cobertura celular en zonas escasamente pobladas, una sola torre alta puede reemplazar varias estructuras más bajas. La rentabilidad del mástil arriostrado en altura lo convierte en la opción preferida por los operadores de red que buscan minimizar el número de emplazamientos y la complejidad del backhaul.
4. Protección contra rayos e instrumentación
En entornos industriales, las torres arriostradas cumplen una doble función: servir como pararrayos para refinerías, plantas químicas y otras instalaciones que requieren protección en grandes áreas.
| Parámetro | Mástil atirantado | Celosía autoportante | Monopolo |
|---|---|---|---|
| Altura máxima práctica | 600+ metros | ~200 metros | ~60 metros |
| Peso relativo del acero | Bajo (línea base) | 2-3 veces más pesado | No es factible a esta altura |
| Complejidad de la Fundación | Moderado (múltiples anclas) | Alto (base masiva única) | N / A |
| Terreno requerido | Grande (radio de anclaje) | Moderado (solo base) | N / A |
| Costo de instalación | Moderado | Alto | N / A |
| Mantenimiento | Alta (tensión del cable, anclajes) | Moderado (inspección conjunta) | N / A |
| Aplicaciones típicas | Transmisión, microondas de larga distancia, cobertura rural | Transmisión, celular a altura moderada | Urbano, suburbano |
Cuando se requiere un alcance superior a los 200 metros —donde las señales viajan cientos de kilómetros y la cobertura abarca regiones enteras—, el debate ingenieril y económico converge en una sola conclusión: el mástil atirantado no es solo una alternativa; es la única opción racional.
Su capacidad para transformar las fuerzas del viento en cargas de tensión eficientes, su escalabilidad lineal de costos con la altura y su probada trayectoria en las estructuras más altas del mundo apuntan a su dominio. La Torre Senior Road y muchas otras similares son testimonio de una filosofía de diseño que aprovecha el propio terreno como componente estructural.
Para los planificadores de redes que se enfrentan al reto de los requisitos de altura ultraelevada, el marco de decisión es claro: si se dispone del terreno y se necesita la altura, la torre arriostrada ofrece una capacidad que ninguna otra estructura puede igualar a ningún precio. Es, y seguirá siendo, la mejor opción en cuanto a altura en infraestructura de telecomunicaciones.
