¿Qué es una torre de telecomunicaciones de celosía de tres o cuatro patas?

¿Qué es una torre de telecomunicaciones de celosía de tres o cuatro patas?
Jul 03, 2025

Aquí hay una comparación técnica y una descripción general de las especificaciones de 3-Leg vs. Torres de telecomunicaciones de celosía de 4 patas – los caballos de batalla estructurales de las redes celulares, optimizados para la estabilidad, la carga útil y la adaptabilidad al terreno:


Fundamentos estructurales

Parámetro Torre de celosía de tres patas Torre de celosía de 4 patas
Geometría base Triangular Cuadrado/Rectangular
Altura típica 30–80 m 40–120 m+
Resistencia al viento 180 km/h (112 mph) 220 km/h (137 mph)
Capacidad de carga útil 1.500–3.500 kilogramos 3.000–8.000 kilogramos
Área de la Fundación 20–40 m² 30–70 m²
Uso del material 15–30% menos de acero Mayor redundancia

Comparación de diseño e ingeniería

1. Mecánica estructural

Manejo de carga 3 patas 4 patas
Estabilidad lateral Moderado (depende del soporte) Superior (rutas de carga redundantes)
Rigidez torsional Inferior (susceptible a torcerse) 40% más de resistencia
Presión de cimentación Concentrado en los puntos de las piernas Distribuido uniformemente
Redundancia por fallos Fallo crítico de punto único Distribución de carga por trayectos múltiples

2. Sistemas de arriostramiento

  • 3 patas :

    • Arriostramiento en K o arriostramiento en X

    • Altura máxima del panel sin soporte: 6 m

  • 4 patas :

    • Armazones Warren/Vierendeel redundantes

    • Altura máxima del panel sin soporte: 8 m

3. Adaptabilidad al terreno

Condición Adecuación para 3 patas Adecuación para 4 patas
Terreno inclinado Bueno (Δelev. <1,5 m/pierna) Excelente (Δelev. <3m/pierna)
Suelo blando Requiere cimentaciones de pilotes Las zapatas extendidas suelen ser adecuadas
Zonas sísmicas Limitado a la Zona 3 (IBC) Certificado para la zona 4
Regiones de carga de hielo Hielo radial de 25 mm máx. Hielo radial de 50 mm

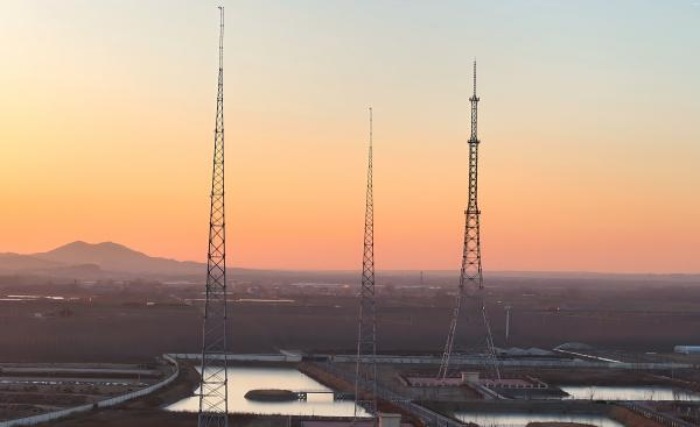

lattice telecom tower


Especificaciones técnicas

Comparación de torres estándar de 60 m

Característica 3 piernas (60 m) 4 patas (60 m)
Peso de acero 8–12 toneladas 12–18 toneladas
Sección de la pierna Tubo de 150 mm de diámetro (ASTM A500) Tubo de 200 mm de diámetro (ASTM A572)
Grado del perno ASTM A325 (M24–M30) ASTM A490 (M30–M36)
Sistema de escalada Escalera exterior Escalera interior + plataformas
Tiempo de instalación 7–10 días 10–15 días

Optimización de la carga útil de telecomunicaciones

Configuración Límite de 3 patas Ventaja de 4 patas
Cantidad de antenas 6–9 sectores + 2 platos 12–18 sectores + 4 platos
Compatibilidad con 5G mMIMO Hasta 32T32R Concentradores 64T64R + C-RAN
Backhaul de microondas Platos de 0,6 m como máximo Platos de 1,2 a 2,4 m
Expansión futura espacio libre limitado 20% de capacidad de reserva

Requisitos de la Fundación

Tipo 3 patas 4 patas
Suelo portante 200 kPa mín. 150 kPa mín.
Volumen de hormigón 15–25 m³ 20–40 m³
Pernos de anclaje 3× grupos (4 tornillos/pata) 4× grupos (4 tornillos/pata)
Reforzamiento 120 kg/m³ 150 kg/m³

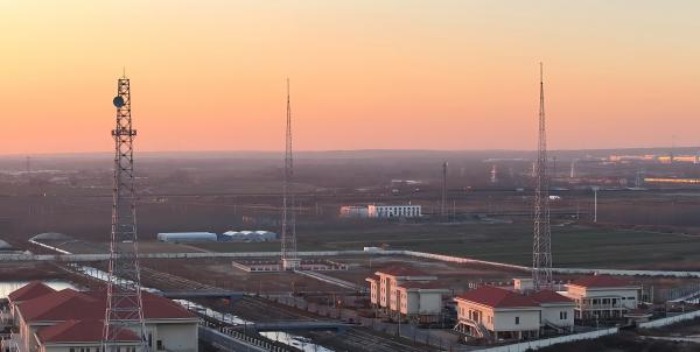

lattice cell tower


Análisis de costos

Componente 3 piernas (60 m) 4 patas (60 m)
Fabricación de acero $45,000–$75,000 $70,000–$110,000
Base $25,000–$45,000 $35,000–$65,000
Instalación $30,000–$50,000 $45,000–$80,000
Gastos de capital totales $100 mil–$170 mil $150 mil–$255 mil
Esperanza de vida 25–30 años 35–40 años

Recomendaciones de implementación

Caso de uso Tipo preferido ¿Por qué?
Macrositios urbanos 4 patas Cargas útiles 5G mMIMO más pesadas + resiliencia al viento
Cobertura rural 3 patas Rentabilidad; cargas de antena moderadas
Picos de montaña 4 patas Estabilidad torsional superior
Sitios costeros 4 patas Redundancia de corrosión; supervivencia a vientos fuertes
Despliegues temporales 3 patas Instalación y desmontaje más rápidos

Restricciones críticas

Limitación Mitigación de 3 patas Mitigación de 4 patas
Oscilación por viento fuerte Amortiguadores de masa sintonizados Refuerzos redundantes
Asentamiento del terreno Cimientos de pilotes Vigas de nivelación + mejora del suelo
Movimiento sísmico Aislamiento de base (Zona 0-3) Uniones resistentes a momentos
Corrosión HDG + inspección periódica HDG + protección catódica

Innovaciones

  • Piernas híbridas:

    1. Torres de 3 patas con una cuarta pata para sitios críticos

  • Ensamblaje robótico:

    1. Drones autónomos de atornillado (construcción un 20 % más rápida)

  • Torres inteligentes:

    1. Medidores de tensión IoT + Monitorización de deformación LiDAR

  • Actualizaciones modulares:

    1. Secciones apilables para aumentar la altura

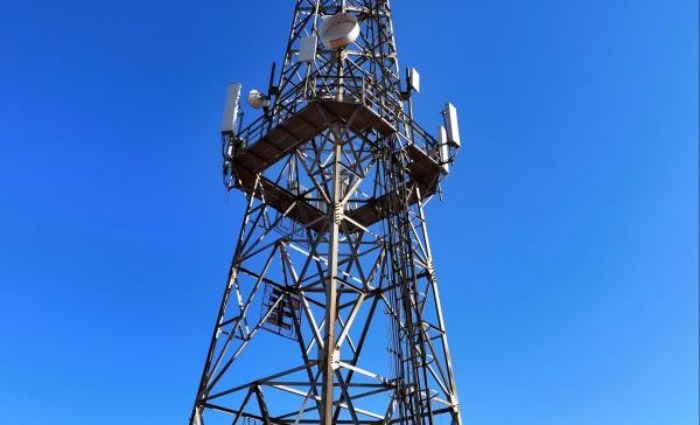

4 leg lattice tower


Estudio de caso: Zona de tifones de Filipinas

  • Sitio: Torre de 70 m en Cebú (zona de viento de 230 km/h)

  • Comparación:

    Métrico Resultado de 3 piernas Resultado de 4 patas
    Oscilación del viento 1,8° (se superó el límite de 1,5°) 0,7°
    Supervivencia Dañado (Tifón Rai) Operacional
    Carga útil Reducido a 6 antenas Se admiten 12 antenas
  • Conclusión: Se ha elegido el modelo de 4 patas para todos los sitios futuros


Cumplimiento de normas

Estándar 3 patas 4 patas
Estructural TIA-222-H (Clase 3) TIA-222-H (Clase 4)
Viento/Hielo ASCE 7-22 (Categoría de riesgo II) ASCE 7-22 (Categoría de riesgo III)
Sísmico IBC 2021 (Zona 0-3) IBC 2021 (Zona 0-4)
Corrosión ISO 1461 (Clase H) ISO 12944 (C5-M)

Directrices de decisión

Elija 3 patas cuando:

  1. El presupuesto es la restricción principal

  2. Zonas de viento < 150 km/h

  3. Cargas de antena ≤ 2.500 kg

  4. Terreno de lecho rocoso estable

Elija 4-Leg cuando:

  1. Alojamiento de MIMO masivo 5G/6G

  2. Regiones costeras/de tifones

  3. Zona sísmica 3+

  4. Infraestructura compartida multioperador (MOCN)
