English
français
русский
العربيةBuscar
Qué estás buscando?
Buscar
Torres de vigilancia Estas estructuras se utilizan en algunas de las aplicaciones más exigentes de los sectores de telecomunicaciones y seguridad: vigilancia fronteriza, seguridad perimetral de prisiones, detección de incendios forestales y protección de infraestructuras críticas. Se despliegan en algunos de los entornos más hostiles del planeta: zonas costeras con aire salino, distritos industriales con contaminantes químicos y puestos de montaña remotos expuestos a décadas de ciclos de congelación y descongelación.
Su misión requiere vigilancia tripulada las 24 horas del día, los 7 días de la semana, lo que significa que la estructura de acero que soporta esa misión debe permanecer segura, estable y sin necesidad de mantenimiento durante décadas. La decisión de ingeniería que determina si una torre de vigilancia cumple con ese estándar o falla prematuramente no es el grosor de su acero, sino la integridad de su sistema de protección contra la corrosión. Entre todas las opciones disponibles, Galvanizado por inmersión en caliente (HDG) según la norma ASTM A123. Se erige como la solución metalúrgica más fiable, científicamente probada y rentable para ofrecer una verdadera longevidad estructural, no solo en teoría, sino también en décadas de servicio real.
A diferencia de los equipos industriales de interior o las estructuras de edificios protegidos, las torres de vigilancia no cuentan con protección contra los elementos. Están expuestas a una combinación implacable de factores ambientales adversos: radiación ultravioleta que degrada los recubrimientos orgánicos; lluvia y humedad impulsadas por el viento que favorecen la humedad constante; cloruros atmosféricos en zonas costeras que aceleran la corrosión electroquímica; temperaturas extremas que provocan dilatación y contracción térmica; y, en zonas industriales, dióxido de azufre y otros contaminantes que atacan tanto el acero como el zinc. El fallo de una torre de vigilancia no solo supone una pérdida material, sino también una vulnerabilidad de seguridad y una amenaza para la integridad del personal.
ASTM A123/A123M Esta es la especificación estándar norteamericana definitiva para el recubrimiento de zinc (galvanizado) mediante el proceso de inmersión en caliente en productos de hierro y acero fabricados a partir de perfiles laminados, prensados y forjados, piezas fundidas, placas, barras y flejes. El cumplimiento de esta norma implica que el acero ha sido sometido a un proceso multietapa meticulosamente controlado: desengrasado para eliminar contaminantes orgánicos, decapado ácido para eliminar la cascarilla de laminación y el óxido, aplicación de fundente para promover la unión metalúrgica, inmersión en un baño de zinc fundido a aproximadamente 450 °C y extracción y enfriamiento controlados.
La disposición técnica más crítica de la norma es su requisitos de espesor de recubrimiento promedio mínimo , clasificado por categoría de material y espesor de acero medido. Para formas estructurales, los componentes principales de las patas, arriostramientos y plataformas de las torres de vigilancia, las especificaciones de la Tabla 1 de la norma ASTM A123 son inequívocas: el acero con un espesor medido superior a 6,4 mm (aproximadamente 1/4 de pulgada) requiere una Espesor de recubrimiento promedio mínimo grado 100 , que corresponde a 100 µm (0,100 mm o aproximadamente 3,9 mils) de recubrimiento de zinc. Para secciones más gruesas que superen los 16 mm (5/8 de pulgada) —típicas en las columnas de la base de grandes torres de observación— se aplica el mismo grado de 100 µm. Este espesor no es arbitrario; es el depósito de zinc determinado científicamente, calculado para proporcionar décadas de protección sacrificial en los entornos de servicio más severos.
La superioridad del galvanizado por inmersión en caliente sobre los sistemas de pintura o recubrimiento en polvo radica en su protección de triple capa Estrategia. Ningún otro sistema de protección contra la corrosión ofrece este nivel de defensa integrada.
El recubrimiento de zinc forma una densa e impermeable «armadura de zinc» que aísla físicamente el acero subyacente de los agentes corrosivos: humedad, cloruros, sulfatos y contaminantes atmosféricos. A diferencia de los recubrimientos orgánicos porosos que permiten la transmisión de vapor de agua con el tiempo, las capas de aleación de zinc-hierro unidas metalúrgicamente son continuas, uniformes y presentan una adherencia con resistencias superiores a 3800 psi. Los estrictos requisitos de espesor de recubrimiento de la norma ASTM A123 garantizan que esta barrera tenga la masa suficiente para resistir décadas de exposición ambiental sin poros ni fallas localizadas.
Este es el mecanismo que distingue al galvanizado de todos los sistemas de barrera únicamente. El zinc es electroquímicamente más activo que el acero, ya que se encuentra en una posición más alta en la serie galvánica. Cuando una superficie de acero galvanizado se expone a un electrolito (humedad con sales disueltas), se generan diferencias de potencial eléctrico y se forma una celda electrolítica. El zinc actúa como ánodo para toda la superficie del acero, impidiendo la formación de pequeñas áreas anódicas y catódicas en el propio acero. Los electrones con carga negativa fluyen desde el ánodo de zinc hacia el cátodo de acero, y los átomos de zinc en el ánodo se convierten en iones de zinc con carga positiva y se consumen lentamente, sacrificándose para proteger el acero.
La implicación crítica para las torres de vigilancia es profunda: cuando el recubrimiento se raya, perfora o daña accidentalmente —algo inevitable durante el transporte, la manipulación, la soldadura en campo o el mantenimiento rutinario—, el zinc circundante proporciona protección catódica al acero expuesto, evitando la corrosión por socavación. Mientras haya zinc cerca del área dañada, el acero no se oxida. Esta propiedad de autorreparación es exclusiva del galvanizado y otros sistemas de sacrificio a base de zinc. Los recubrimientos orgánicos no ofrecen tal protección; una vez que un arañazo penetra la pintura hasta el acero desnudo, la corrosión se inicia y se propaga rápidamente debajo del recubrimiento, sin ser visible hasta que se produce una falla a gran escala.
Con el tiempo, la superficie de zinc reacciona con el oxígeno atmosférico, la humedad y los contaminantes para formar una capa estable y adherente de sales de zinc: la pátina. Esta pátina ralentiza aún más la corrosión de la capa de zinc, añadiendo un tercer nivel de protección que mejora con el paso del tiempo en lugar de deteriorarse.
La industria de protección contra la corrosión ha desarrollado sofisticados modelos predictivos para recubrimientos galvanizados, lo que permite a los ingenieros especificar con confianza el recubrimiento adecuado para cualquier lugar de aplicación. El sistema de clasificación ISO 9223 categoriza la corrosividad atmosférica en seis zonas, basándose en las tasas de corrosión medidas de metales estándar tras un año de exposición.
| Categoría de corrosión | Entorno típico | Tasa de corrosión del zinc (μm/año) | Vida útil prevista para acero de más de 6 mm (ISO 1461) |
|---|---|---|---|
| C1 | Secar en interiores | ≤0,1 | Más de 100 años |
| C2 | Zona rural árida/interior | >0,1 a ≤0,7 | De 78 a más de 100 años |
| C3 | Costero o industrial | >0,7 a ≤2,1 | De 26 a 78 años |
| C4 | Costa tranquila | >2,1 a ≤4,2 | De 13 a 26 años |
| C5 | Olas en la costa | >4,2 a ≤8,4 | De 7 a 13 años |
| CX | Costa afuera | >8,4 a ≤25 | De 2 a 7 años |
En las torres de vigilancia, la vida útil del recubrimiento galvanizado es esencialmente proporcional a su espesor. Un recubrimiento de zinc de 100 µm, conforme a la norma ASTM A123 y especificado adecuadamente para la clasificación ambiental del sitio, proporciona una vida útil predecible y cuantificable antes de que se requiera mantenimiento. El AGA Zinc Coating Life Predictor, una herramienta de software gratuita que utiliza más de 3000 puntos de datos reales de pruebas de corrosión de sitios en todo el mundo, permite a los ingenieros ingresar parámetros específicos del sitio, como la precipitación anual, la salinidad atmosférica (cloruros), la concentración de dióxido de azufre, la humedad relativa, la temperatura promedio y las condiciones de protección, para estimar con precisión el tiempo hasta el primer mantenimiento. Este nivel de capacidad predictiva no está disponible para los sistemas de pintura, que fallan de forma impredecible debido a la degradación por rayos UV, la entrada de humedad a través de poros y la corrosión localizada bajo la película.
Para las torres de vigilancia desplegadas en los entornos más agresivos (puestos de control fronterizos costeros, torres de seguridad portuaria e instalaciones en alta mar), el entorno marino C5 (subtropical a tropical, con importantes depósitos de cloruro provenientes de las salpicaduras del océano, ubicado a pocos cientos de metros de la rompiente) representa la prueba definitiva para cualquier sistema de protección contra la corrosión. En condiciones C5, las tasas de corrosión del zinc se estiman en De 4 a 8 μm por año Esto significa que un recubrimiento estándar de 85 μm proporcionaría aproximadamente de 10 a 20 años de vida útil antes del primer mantenimiento. El requisito de 100 μm de la norma ASTM A123 para formas estructurales extiende aún más este período de servicio predecible. En entornos costeros ligeramente menos severos (clasificación C4), con tasas de corrosión estimadas de 2 a 4 μm por año, el mismo espesor de recubrimiento puede ofrecer De 20 a 40 años de protección sin mantenimiento. , siendo el rango superior aplicable a artículos fabricados de mayor tamaño y a superficies que se mojan con menos frecuencia.
El costo inicial del galvanizado por inmersión en caliente suele ser ligeramente superior al de un sistema básico de pintura de dos capas. Pero el costo del ciclo de vida, la verdadera medida del valor económico, cuenta una historia radicalmente diferente. Un estudio que comparó el galvanizado por inmersión en caliente con un sistema de pintura epoxi/poliuretano inorgánico rico en zinc durante una vida útil de 30 años en un entorno industrial encontró que el costo del galvanizado por inmersión en caliente era aproximadamente $1.76 por pie cuadrado**, mientras que el sistema de pintura multicapa costó **$6.67 por pie cuadrado** —casi cuatro veces más— debido enteramente al repintado y la mano de obra futuros. En términos de ciclo de vida, el galvanizado por inmersión en caliente es aproximadamente 16% del costo de un sistema de pintura de dos capas aplicado en taller. .
Las razones de esta drástica diferencia de costos son tres. Primero, los sistemas de pintura requieren ciclos de mantenimiento regulares: retoques cada 5 a 10 años y repintado completo cada 15 a 20 años, cada uno de los cuales requiere una preparación exhaustiva de la superficie, controles ambientales y mano de obra especializada. El HDG no requiere mantenimiento durante décadas. Segundo, la pintura no puede proteger las superficies internas de secciones huecas, soldaduras y grietas, precisamente los lugares donde se inicia la corrosión oculta. El HDG recubre tanto el interior como el exterior, proporcionando una protección metalúrgica completa. Tercero, las superficies pintadas son vulnerables a la degradación por rayos UV, daños mecánicos por manipulación en campo y propagación de la corrosión bajo la película. Las capas de aleación de zinc-hierro del HDG son excepcionalmente duras y resistentes a la abrasión, y el mecanismo de protección catódica evita la socavación.
Un estudio de caso de una central eléctrica caribeña proporciona una validación en el mundo real. Originalmente especificado para un sistema de pintura de dos capas, el proyecto, que incluía más de 10.000 toneladas de acero estructural, se reespecificó a galvanizado por inmersión en caliente después de que el galvanizador presentara datos sobre el costo del ciclo de vida. La decisión ahorró una cantidad estimada 3,57 millones de dólares —una reducción del 73 % en el coste total del recubrimiento— al tiempo que se eliminan los riesgos de programación asociados a la pintura en campo, que depende de las condiciones meteorológicas, en un entorno costero tropical.
Las modernas torres de vigilancia de acero galvanizado en caliente son estructuras elevadas prefabricadas diseñadas para la vigilancia permanente. Su configuración típica presenta una estructura reticular estable de cuatro patas, con el galvanizado en caliente como sistema anticorrosión fundamental. Las especificaciones técnicas clave —una base de 3 m x 3 m, alturas de entre 6 y 12 metros, capacidad para entre 6 y 10 personas más 500 kg de equipo, resistencia al viento de 150 km/h (operativa) y 200 km/h (de supervivencia), y un rango de temperatura de funcionamiento de -40 °C a +55 °C— dependen de que la integridad estructural del acero se mantenga durante toda la vida útil de la estructura.

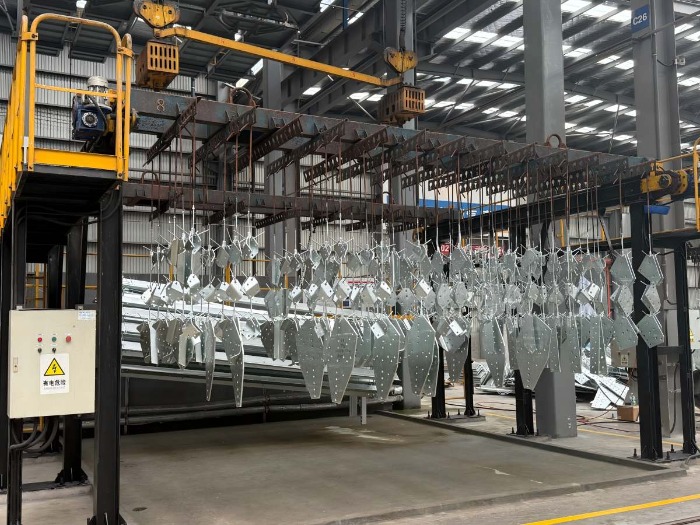

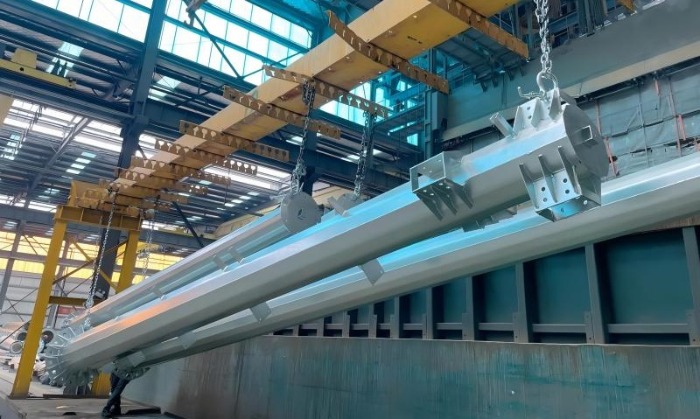

El proceso de galvanizado por inmersión en caliente para torres de vigilancia consiste en sumergir la estructura de acero completamente fabricada (patas, arriostramientos, vigas de la plataforma, barandillas y escalera) en un baño de zinc fundido a 450 °C. Las capas de aleación de zinc-hierro que se forman se integran al acero, no se adhieren simplemente a su superficie. Esta unión metalúrgica garantiza que las vibraciones, el balanceo inducido por el viento y los ciclos térmicos —todos habituales en el servicio de torres— no provoquen la delaminación del recubrimiento, un fallo común en la pintura de estructuras sometidas a cargas dinámicas.
Además, la superficie galvanizada proporciona una base excelente para acabados opcionales con recubrimiento en polvo cuando se requiere una integración estética con el entorno. El sistema dúplex (galvanizado en caliente más recubrimiento en polvo) ha demostrado prolongar la vida útil del galvanizado en caliente por sí solo entre 1,5 y 2 veces, a la vez que proporciona una protección contra la corrosión que un recubrimiento en polvo sobre acero desnudo no puede igualar.
El valor fundamental del galvanizado por inmersión en caliente ASTM A123 para torres de vigilancia no es solo económico, sino también operativo. Una torre de vigilancia que requiere repintado cada 10 a 15 años obliga al propietario a programar tiempos de inactividad, instalar andamios o plataformas elevadoras, manipular materiales de recubrimiento peligrosos en altura y retirar la torre del servicio activo durante el período de repintado. Para las torres de seguridad fronteriza o de vigilancia penitenciaria, este tiempo de inactividad es inaceptable. Una torre de vigilancia con un recubrimiento de galvanizado por inmersión en caliente adecuado, especificado según ASTM A123 con un espesor de recubrimiento apropiado para la clasificación ambiental del sitio (C4, C5 o CX), entra en servicio y permanece libre de corrosión durante toda su vida útil prevista. Sin ciclos de mantenimiento. Sin repintado. Sin pérdida de capacidad estructural por corrosión oculta. Sin comprometer la misión de seguridad.
Las torres de vigilancia son activos de capital a largo plazo, no infraestructura desechable. El acero que las compone no se desgasta, sino que se corroe. Por lo tanto, la metalurgia que determina la durabilidad de estas estructuras no se reduce a un debate sobre el costo inicial o las diferencias marginales de espesor. Es la decisión de ingeniería crucial la que determina si una torre de vigilancia ofrece un servicio fiable y sin mantenimiento durante décadas o se convierte en un problema que requiere reparaciones continuas y, eventualmente, su reemplazo.
El galvanizado en caliente ASTM A123 proporciona el espesor de barrera necesario para resistir décadas de exposición ambiental, la protección catódica para la autorreparación de daños, la previsibilidad para calcular la vida útil con confianza y la rentabilidad del ciclo de vida para justificar la inversión inicial. Para perímetros penitenciarios, puestos de vigilancia fronteriza, seguridad industrial y detección de incendios forestales —donde el fallo no es una opción— la elección es clara. La norma es ASTM A123. El material es acero galvanizado en caliente. El resultado es una longevidad que cumple con la misión.
¿Listo para especificar torres de vigilancia que ofrezcan décadas de servicio sin mantenimiento? Comuníquese hoy mismo con nuestro equipo de ingeniería para obtener diseños personalizados de torres galvanizadas en caliente y análisis de protección contra la corrosión específicos para su sitio.
Red IPv6 compatible
